VD-10ZC10の交換と後継機種まとめ｜費用・工事手順も写真付きで解説

「VD-10ZC10の換気扇を交換したい」「後継機種のVD-10ZC14とVD-10ZC14-C、どっちを選べばいいの？」

そういった疑問を持って調べている方に向けて、この記事は必要な情報をひとつにまとめました。

VD-10ZC10は三菱電機のシャッター付き天井埋込形換気扇ZCシリーズの第10世代モデルです。ZCシリーズは各世代ごとに性能を改善しながら継続してきたシリーズで、VD-10ZC10はその第10世代として発売当時の省エネ基準・静音基準を満たしながら、多くの住宅・マンションのトイレや洗面所に採用されてきました。

現在は廃番となっており、後継機種はVD-10ZC14（標準タイプ）とVD-10ZC14-C（色替えパネル付き）の2種類です。ZCシリーズの流れを引き継いでいるため、互換性が高くスムーズに交換できます。まずは結論から確認しましょう。

VD-10ZC10交換の結論まとめ

後継機種・費用の目安・工事時間・おすすめの交換方法を一覧にまとめました。詳しい内容はこの後の各セクションで確認できます。

項目	内容
後継機種	VD-10ZC14（標準タイプ）／VD-10ZC14-C（色替えパネル付き）
交換費用（目安）	50,000円前後（詳しくはLINEよりお問い合わせください）
工事時間	約1〜2時間
DIY可否	電気工事士資格があれば可能。資格なしは業者依頼を推奨
おすすめ交換方法	換気生活などの専門業者に依頼（10年保証・出張費込み）

費用はお住まいの建物の構造・配線の状態によって変わります。正確な金額は現状確認のうえのお見積もりになりますが、見積もりは完全無料ですのでお気軽にどうぞ。

実際のVD-10ZC10交換の様子

換気生活のスタッフが実際にVD-10ZC10を交換した施工の様子をご紹介します。どんな症状から交換に至り、作業がどう進んだかをBeforeからAfterの流れで見ていきましょう。

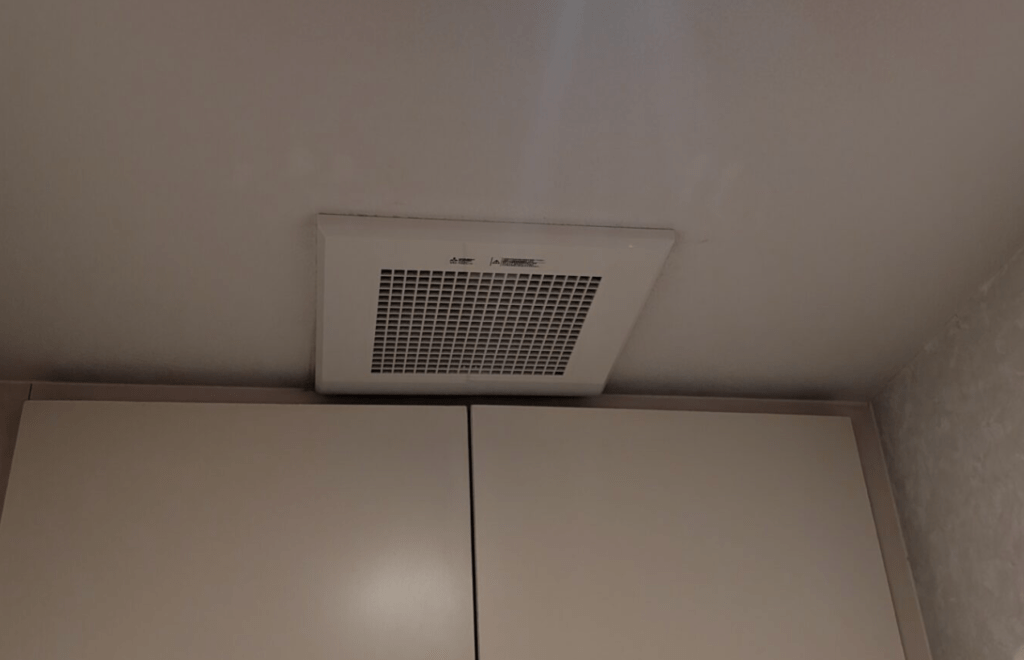

Before：設置中のVD-10ZC10の状態

今回の現場は、築9年の分譲マンションのトイレです。「使い始めてまだ9年だけど、最近スイッチを入れると『カタン』という音がしてから換気が始まる」「スイッチを切っても数秒後にカタンという音がする」とのご相談でした。シャッターの開閉時に鳴る音が以前より大きくなっていたのです。グリルを外してシャッターの動きを確認すると、動作自体はするものの動きがやや引っかかり気味で、シャッターバネのテンションが弱まっていることが確認できました。9年という使用年数でも、毎日複数回のシャッション開閉が積み重なると、バネのテンションは確実に落ちます。

取り外し作業

分電盤でトイレの回路のブレーカーをオフにし、検電器で通電がないことを確認してから作業開始です。VD-10ZC10のグリルカバーを外すと、シャッション機構を内蔵した本体が見えます。固定ネジ2本をプラスドライバーで外し、本体をゆっくり引き出します。シャッターのバネは動いているものの、触ってみると明らかにテンションが弱くなっており、閉まりきる速度も遅くなっていました。「音はするが一応動く」という状態でしたが、そのまま使い続けると完全故障につながります。

配線処理

本体から黒・白・アースの3本の電線を外します。差込型コネクタをマイナスドライバーで解錠しながら引き抜きます。築9年の建物で配線の被覆は良好な状態でした。外す前に接続状態をスマートフォンで撮影し、VD-10ZC14への接続時に参照できる準備をします。VD-10ZC10の接続方式はVD-10ZC14との互換性が高く、配線の接続もスムーズに進みました。

VD-10ZC14の設置

今回はVD-10ZC14（標準タイプ）を選択しました。VD-10ZC10との開口径の互換性が高く、追加の加工なしにそのまま収まりました。新しいシャッター機構はテンションがしっかりしており、開閉動作もスムーズです。電線を各端子に接続し、ネジで固定してグリルを取り付けます。取り外しから完了まで約1時間でした。

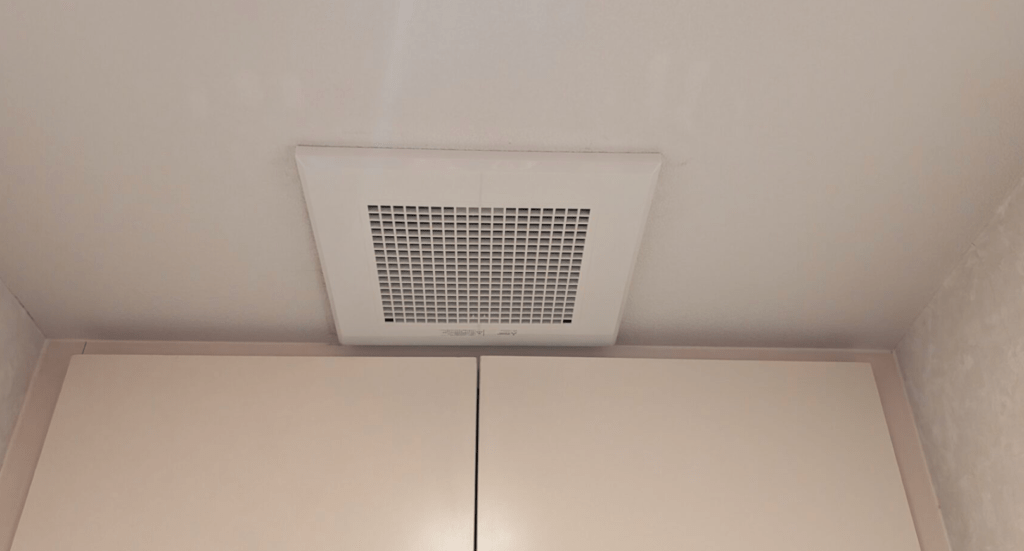

After：VD-10ZC14の取り付け完了

ブレーカーを戻してスイッチを入れると、以前の「カタン」という重い音がなくなり、シャッターがスムーズかつ静かに開きました。スイッチを切るとシャッターがきれいに閉まりきります。お客様からは「毎回あの音が気になっていたので、解消されてとてもすっきりしました」という感想をいただきました。旧機種の撤去・処分と周辺の清掃まで含めて完了です。

VD-10ZC10とは？（特徴・仕様）

VD-10ZC10は三菱電機株式会社が製造した天井埋込形換気扇（1室用・シャッター付き）で、ZCシリーズの第10世代モデルです。第10世代という位置づけは、ZCシリーズが長年にわたって代を重ね、改良を積み上げてきた結果のひとつです。省エネ・静音性のバランスが取れた世代として、発売時点での基準を満たした性能を持っています。

停止時にシャッターが閉まることで外気の逆流を防ぐ機能はこれまでの世代から引き継がれており、トイレ・洗面所・脱衣室など、外気の逆流や虫の侵入を気にする設置場所に適しています。現在は廃番となっており、後継機種のVD-10ZC14・VD-10ZC14-Cへの切り替えが推奨されます。ZCシリーズ内の世代更新のため、開口径・取付方式の互換性は高く保たれています。

主な仕様

• タイプ：天井埋込形換気扇（1室用・シャッター付き）
• 適用パイプ径：φ100mm
• 電源：AC100V（50/60Hz共用）
• シャッション機能：停止時に自動でシャッターが閉まり逆流を防ぐ
• 設置場所：トイレ・洗面所・脱衣室など
• 三菱電機ZCシリーズ第10世代モデル

VD-10ZC10の交換が必要なタイミング

VD-10ZC10はシャッション機構が内蔵されているため、通常の換気性能に加えてシャッターの動作状態も定期的に確認することが大切です。モーターより先にシャッションのバネが劣化してくるケースもあります。

異音・換気不足・シャッター不具合のサイン

VD-10ZC10でよく見られるサインのひとつが、スイッチを入れたとき・切ったときのシャッター開閉音の変化です。「カタン」「ギィ」「クィッ」といった音がするようになったり、開閉の動作が遅くなったり途中で止まったりするようになったら、シャッターのバネや可動部の劣化が始まっています。バネのテンションが弱まるとシャッターが完全に閉まりきらなくなり、逆流防止機能が損なわれます。また通常の換気性能（吸い込みの低下・においが取れにくい）も並行して確認してください。

経年劣化で出やすいサイン

• スイッチ投入・切断時のシャッター音が以前より大きくなった
• シャッターの開閉動作が遅い・引っかかりがある
• スイッチを切ってもシャッターがゆっくりとしか閉まらない、または完全に閉まらない
• グリルカバーの黄ばみや汚れが目立つ
• 換気扇を動かしてもにおいや湿気が以前より取れにくい
• 電源を入れた際に焦げ臭いにおいがする（要注意：すぐ電源を切ること）

使用年数の目安

換気扇の一般的な耐用年数は10〜15年です。シャッション付きのVD-10ZC10はバネの劣化が先行するケースがあり、「モーターは問題ないがシャッターだけ調子が悪い」という状態も起こり得ます。使用年数だけでなく動作のサインも合わせて判断してください。

使用年数	推奨アクション
〜5年	定期清掃・シャッター動作確認で様子見
5〜10年	異音・シャッター動作・風量低下のチェックを強化
10年以上	早急な交換を強く推奨
15年以上	安全面のリスクあり、至急交換を

「9年しか使っていないから大丈夫」と思っていても、毎日何度も開閉を繰り返すシャッションのバネは年数よりも早く劣化することがあります。動作音の変化や速度の鈍化に気づいたら、早めに確認しましょう。

VD-10ZC10の後継機種と互換性

VD-10ZC10の後継機種は三菱電機のVD-10ZC14とVD-10ZC14-Cの2種類です。ZCシリーズ内での世代更新のため、基本仕様・互換性ともに高い水準で維持されています。

2種類の後継機種の選び方

換気性能・シャッション機能は共通で、グリルパネルの仕様だけが異なります。

型番	グリル仕様	おすすめの場面
VD-10ZC14	白色固定グリル（標準）	一般的な住宅・マンションに
VD-10ZC14-C	色替えパネル付属	内装・天井色に合わせたい場合

特に内装色にこだわりがなければVD-10ZC14が標準的な選択です。天井・壁の色に合わせたい場合はVD-10ZC14-Cの色替えパネルが便利です。迷った場合はお見積もりの際にご相談ください。

VD-10ZC10とVD-10ZC14のスペック比較

仕様項目	VD-10ZC10（旧機種）	VD-10ZC14／-C（後継）
タイプ	天井埋込形換気扇（シャッター付き）	天井埋込形換気扇（シャッター付き）
適用パイプ径	φ100mm	φ100mm
電源	AC100V	AC100V
消費電力	約18W	約17W（省エネ改善）
騒音レベル	約32dB	約32dB（同等水準維持）
風量	約130㎥/h	約130㎥/h
シャッター機構	旧世代設計	最新設計（スムーズさ向上）
パネルカラー	標準色のみ	標準色／色替えパネル対応（-Cタイプ）

VD-10ZC10とVD-10ZC14のスペック差は大きくありませんが、シャッター機構の設計が刷新されており、長期的な動作のスムーズさと安定性が改善されています。消費電力もわずかながら削減されており、毎日使うトイレ・洗面所での積み重ねが長期的なコスト削減につながります。

他メーカーへの乗り換えは可能か

φ100mmのシャッション付き天井埋込形換気扇は他メーカーにも同規格品がありますが、シャッション機構の設計・取付金具はメーカーごとに異なります。VD-10ZC10からVD-10ZC14・VD-10ZC14-Cへの交換は同一メーカー・同一シリーズのため、互換性・設置のしやすさ・アフターサポートの面で最も確実な選択です。他メーカーへの乗り換えを希望する場合は、事前に専門業者に確認することをおすすめします。

VD-10ZC10交換の方法と工事の流れ

DIY手順（電気工事士の資格が必要）

換気扇の本体交換には電気配線作業が伴います。電気工事士法により、この作業は第二種電気工事士以上の資格保持者しか行えません。以下は資格をお持ちの方向けの参考手順です。

1. ブレーカーを落として電源を遮断する

分電盤でVD-10ZC10が接続されている回路のブレーカーをオフにします。作業中に誤って通電しないよう「作業中・触らないでください」と張り紙をしておきましょう。検電器で電線が通電していないことを確認してから次のステップへ進んでください。

2. グリルカバーを取り外す

グリルカバーを手前に引き下げて外します。VD-10ZC10はシャッション付きのため、グリルを外すとシャッション機構が内蔵された本体が見えます。シャッションのバネの状態・動きの重さも確認しておきましょう。

3. 固定ネジを外し、本体を引き出す

本体を固定しているネジ（通常2本）をプラスドライバーで外します。シャッション機構が内蔵されているため、通常の換気扇よりわずかに本体が重くなっています。片手でしっかり支えながらゆっくり引き出してください。電線がつながったまま天井からぶら下がる状態になります。

4. 電線を取り外す

本体に接続されている電線（黒・白・アース）を外します。差込型コネクタはマイナスドライバーで解錠ボタンを押しながら引き抜きます。外す前にスマートフォンで接続状態を撮影しておくことをおすすめします。被覆に亀裂・変色・焦げ跡がある場合は再利用せず補修を検討してください。

5. VD-10ZC14（またはVD-10ZC14-C）に電線を接続する

撮影した写真を参照しながら、後継機種の端子に電線を差し込みます。黒線を黒（または赤）端子へ、白線を白（またはグレー）端子へ、アース線をアース端子へ接続します。接続後は軽く引っ張って抜けないことを確認してください。

6. 本体を天井に固定する

電線を天井裏に折り込みながら、後継機種を開口部に収めます。VD-10ZC10との互換性が高く、ほとんどのケースで加工なしに収まります。付属のネジで本体を固定し、ガタつきがないことを確認してください。

7. グリルを取り付けて動作確認

グリルカバーを取り付けたら、ブレーカーを戻して電源を入れます。スイッチを入れてシャッションがスムーズに開くこと、換気扇が正常に回転すること、異音がないことを確認します。スイッチオフ後にシャッションが静かに閉まりきることも確認してから作業完了です。

業者依頼の流れ

電気工事士の資格がない方、または確実に対応してほしい方は専門業者への依頼をおすすめします。換気生活では以下の流れで対応しています。

1. 無料見積もりのご依頼

LINEまたはWebフォームから、VD-10ZC10の設置場所と現状をお知らせください。「シャッションの音が変わった」「動きが遅い」といった症状も伝えていただくと、より正確な概算をお伝えできます。見積もりは完全無料です。

2. お見積もり内容のご確認

商品代・工事費・旧機器の処分費・出張費をすべて含んだ総額でお見積もりをご提示します。後継機種の選択（VD-10ZC14かVD-10ZC14-Cか）についてもこの段階でご相談いただけます。後から費用が追加されない明確な料金体系です。

3. 訪問日時の調整

ご都合に合わせて訪問日時を調整します。最短で当日・翌日の対応が可能な場合もあります。平日・土日祝日を問わず対応していますので、日程が合わせにくい方もご相談ください。

4. 交換工事の実施（約1〜2時間）

有資格のスタッフが訪問し、VD-10ZC10の取り外しから後継機種の取り付けまでを一貫して行います。ZCシリーズの交換に慣れたスタッフが対応しますのでご安心ください。標準的なケースで1〜2時間程度です。

5. 動作確認・清掃・旧機器の処分

取り付け後はシャッションの開閉動作・換気性能・異音の有無を確認し、作業エリアの清掃もスタッフが対応します。取り外したVD-10ZC10はスタッフが持ち帰って処分しますので、お客様側での廃棄手配は不要です。

交換時の注意点

電気配線の作業は必ず有資格者が行うこと

電気工事士法により、電気配線を伴う工事には第二種電気工事士以上の資格が必要です。無資格での電気工事は法律違反になるだけでなく、感電・漏電・火災のリスクを高めます。グリルや羽根の清掃のみであれば資格は不要ですが、本体ごと交換する場合は必ず有資格者または専門業者に依頼してください。

後継機種はシャッション付きのZCシリーズを選ぶこと

VD-10ZC10はシャッション付きのZCシリーズです。シャッション機能を維持したいのであれば、後継機種もZCシリーズのVD-10ZC14またはVD-10ZC14-Cを選んでください。誤って通常タイプのVD-10Zシリーズを選ぶとシャッション機能がなくなります。型番の「ZC」の有無を必ず確認してください。

築年数が若くても配線の状態は確認する

VD-10ZC10は比較的新しい世代の機種です。ただし設置環境によっては、年数よりも早く配線に影響が出ることがあります。換気扇の交換時に配線の被覆・コネクタの状態も合わせて確認しておくと、後々のトラブルを防ぎやすくなります。

VD-10ZC10交換・後継機種に関するよくある質問

Q1. VD-10ZC10はまだ購入できますか？

A. VD-10ZC10は三菱電機の現行ラインナップから廃番となっています。後継機種はVD-10ZC14（標準タイプ）とVD-10ZC14-C（色替えパネル付き）の2種類で、どちらもシャッション機能を引き継いでいます。修理部品の入手も難しくなっていますので、不具合が出た場合は交換での対応をおすすめします。

Q2. 使用9〜10年でシャッターの音が変わりました。まだ使い続けられますか？

A. シャッターの音の変化や動作の鈍化は、バネのテンション低下や可動部の摩耗が原因のことがほとんどです。「一応動いている」状態でも、シャッターが完全に閉まらなければ逆流防止機能が損なわれています。また、バネが弱まった状態での開閉繰り返しはモーターへの負荷にもなります。早めの交換を検討されることをおすすめします。

Q3. VD-10ZC14とVD-10ZC14-Cはどちらを選べばよいですか？

A. 換気性能・シャッション機能はどちらも同じです。違いはグリルパネルの仕様で、VD-10ZC14は白色の標準グリル、VD-10ZC14-Cは色替えパネルが付属して内装色に合わせられます。外観にこだわりがなければVD-10ZC14で問題ありません。内装に合わせたい場合はVD-10ZC14-Cを選んでください。

Q4. VD-10ZC10から後継機種への交換で天井の工事は必要ですか？

A. ほとんどのケースで不要です。VD-10ZC14・VD-10ZC14-CはVD-10ZC10と同じφ100mmのパイプ径・開口径に対応しており、既存の天井穴をそのまま使えます。過去に別機種への交換歴がある場合は確認が必要なこともあります。

Q5. VD-10ZC10のシャッターだけ交換・修理することはできますか？

A. VD-10ZC10は廃番のため、シャッター部品単体での調達が困難な場合がほとんどです。また、シャッター部品のみの交換には電気配線作業が伴うこともあります。修理対応の手間・コストと本体交換のコストを比較したとき、後継機種への本体交換を選ぶ方が結果的にスムーズで長期的にも安心です。

Q6. 換気生活に依頼した場合の費用目安を教えてください。

A. 目安として15,000〜35,000円前後です（商品代・工事費・処分費・出張費すべて込み）。建物の構造や配線の状態によって変動しますので、正確な金額は現状確認のうえお見積もりにてご案内します。見積もりは完全無料です。

Q7. 取り外した古いVD-10ZC10の処分はどうすればよいですか？

A. 換気生活では旧機器の撤去・処分費用も料金に含まれています。取り外したVD-10ZC10はスタッフが持ち帰って適切に処分しますので、お客様側での廃棄手配は不要です。

まとめ｜VD-10ZC10の交換と後継機種選び

VD-10ZC10は三菱電機ZCシリーズの第10世代として、省エネ・静音性のバランスが整ったモデルとして多くの住宅・マンションに採用されてきた換気扇です。シャッション付きという設計上、外気の逆流防止という付加価値を持つ一方で、バネや可動部の経年劣化というシャッション特有の課題も抱えます。「モーターよりシャッションが先に劣化する」という現象は、使用頻度の高いトイレ・洗面所への設置では特に起こりやすいものです。

後継機種のVD-10ZC14・VD-10ZC14-Cはシャッション機能を引き継ぎながら、機構の設計が刷新されており、長期的な動作安定性が改善されています。VD-10ZC10との互換性が高く、追加工事なしで交換できるケースがほとんどです。グリルパネルの仕様だけが異なる2タイプのうち、設置場所の内装に合わせて選んでください。

シャッションの音が変わった、動きが遅くなった。そういう変化は小さなようで、換気性能と逆流防止機能の両方が低下し始めているサインです。「まだ動いているから」と先送りにせず、早めに確認することをおすすめします。換気生活では年間7,102件の施工実績と10年保証を武器に、商品・工事・処分・出張費すべて込みでご対応しています。まずは無料見積もりからご相談ください。
