VD-10ZC12の交換と後継機種まとめ｜費用・工事手順も写真付きで解説

「VD-10ZC12の調子が気になってきた」「後継機種はVD-10ZC14でいいの？」と調べているなら、この記事で必要な情報はすべて揃います。費用・工事手順・機種の選び方まで、まとめて解説します。

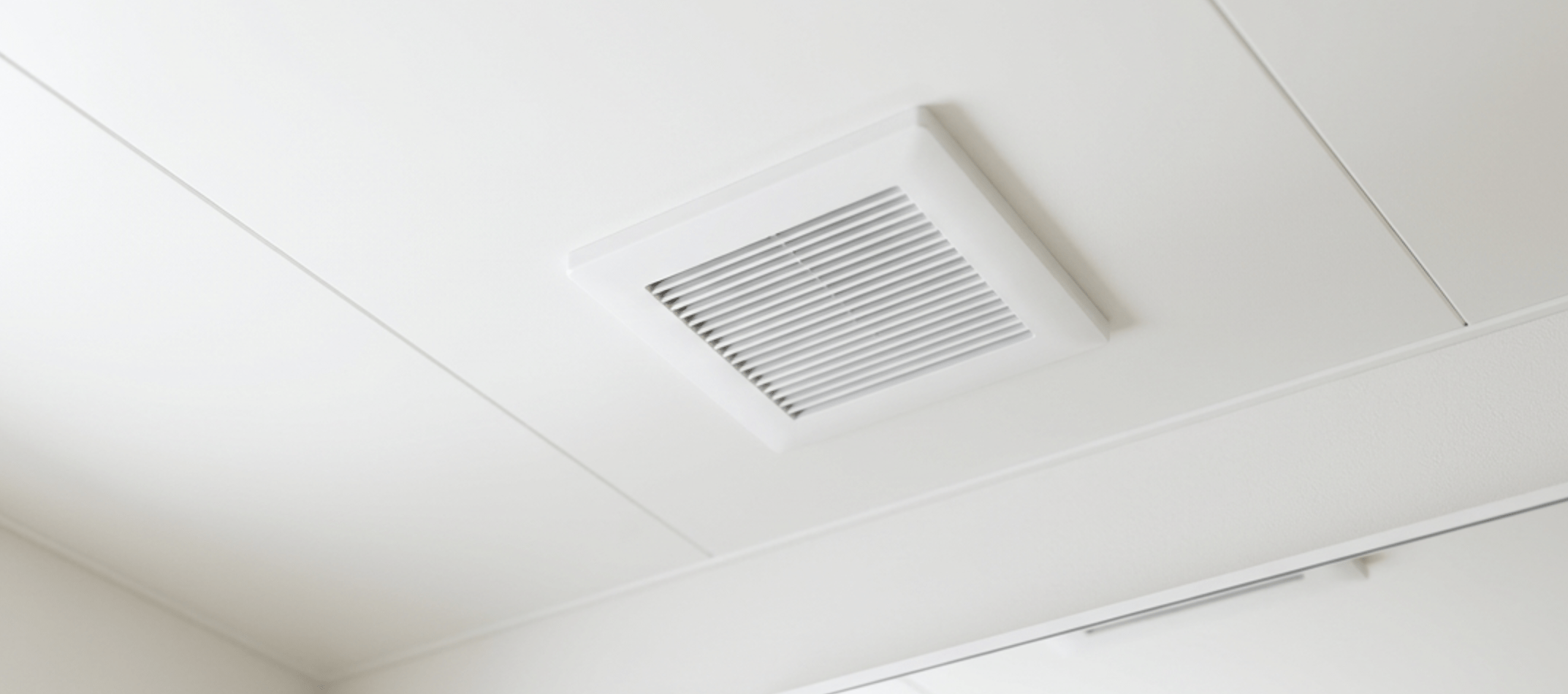

VD-10ZC12は三菱電機のシャッター付き天井埋込形換気扇ZCシリーズの第12世代モデルです。現行のVD-10ZC14の2世代前にあたり、ZCシリーズの中では比較的新しい世代に位置します。シャッター付きによる逆流防止機能はそのままに、発売時点での省エネ・静音基準を満たした設計として多くの住宅・マンションに採用されてきました。

現在は廃番となっており、後継機種はVD-10ZC14（標準タイプ）とVD-10ZC14-C（色替えパネル付き）の2種類です。ZCシリーズ内での2世代の更新のため、互換性は非常に高くスムーズに切り替えられます。まずは結論から確認しましょう。

VD-10ZC12交換の結論まとめ

後継機種・費用の目安・工事時間・おすすめの交換方法をひとまとめにしました。まずこの表で概要を把握してください。

項目	内容
後継機種	VD-10ZC14（標準タイプ）／VD-10ZC14-C（色替えパネル付き）
交換費用（目安）	50,000円前後（詳しくはLINEよりお問い合わせください）
工事時間	約1〜2時間
DIY可否	電気工事士資格があれば可能。資格なしは業者依頼を推奨
おすすめ交換方法	換気生活などの専門業者に依頼（10年保証・出張費込み）

費用はお住まいの建物の構造・配線の状態によって変わります。正確な金額は現状確認のうえのお見積もりになりますが、見積もりは完全無料ですのでお気軽にどうぞ。

実際のVD-10ZC12交換の様子

換気生活のスタッフが実際にVD-10ZC12を交換した施工の様子をご紹介します。どんな状態から交換に至り、作業がどう進んだかをBeforeからAfterの流れで見ていきましょう。

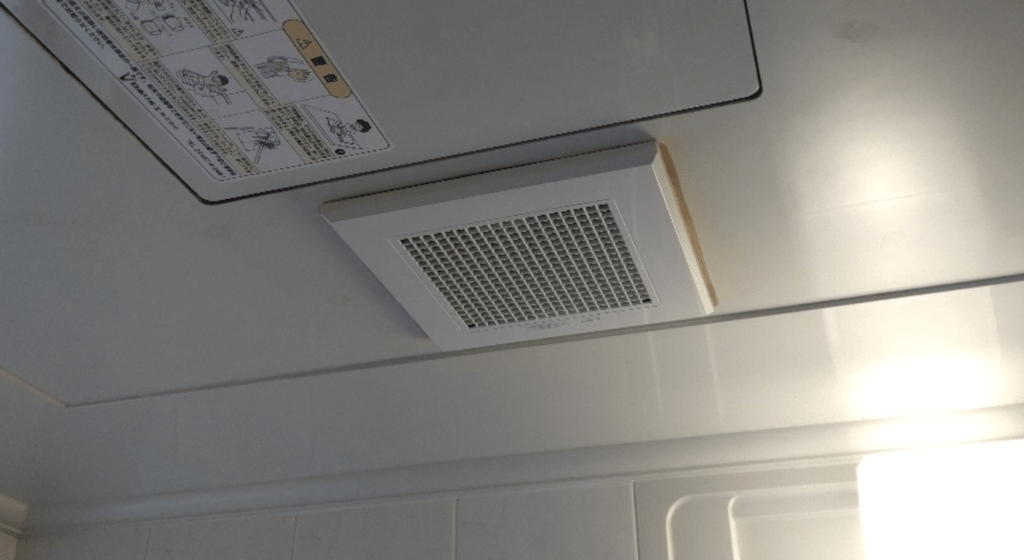

Before：設置中のVD-10ZC12の状態

今回の現場は、築11年の戸建て住宅のトイレです。「半年ほど前からスイッチを入れるたびに『パチン』という音がするようになった。以前はこんな音はしなかった」というご相談でした。一見するとグリルの汚れも少なく、まだ使えそうな印象でしたが、スイッチを入れた瞬間のシャッターの開放動作を確認すると、シャッターの片側が先に開いてもう片側が少し遅れて開くという、左右のアンバランスな動きが見られました。シャッターの左右に別々のバネが使われているため、片方のバネだけが先に劣化した状態で、これが「パチン」という音の原因でした。

取り外し作業

分電盤でトイレの回路のブレーカーをオフにし、検電器で通電がないことを確認してから作業開始です。グリルカバーを外して本体を確認すると、片方のシャッターバネが伸びきっており、もう片方は比較的テンションが残っている状態が確認できました。固定ネジ2本を外して本体をゆっくり引き出します。「パチン」という音はシャッターが不均一に開閉するときに左右の羽根がぶつかることで生じていたことが分かりました。

配線処理

本体から黒・白・アースの3本の電線を外します。差込型コネクタをマイナスドライバーで解錠しながら引き抜きます。築11年の建物で配線の状態は良好でした。外す前にスマートフォンで接続状態を撮影しておきます。ZCシリーズ内での世代更新のため、接続方式の互換性も高く、配線作業はスムーズに進みます。

VD-10ZC14の設置

今回はVD-10ZC14（標準タイプ）を選択しました。VD-10ZC12との開口径の互換性が高く、追加の加工なしにそのまま収まりました。新しいシャッター機構は左右均一にテンションが保たれており、スムーズな開閉が確認できます。電線を接続してネジで固定し、グリルを取り付けます。今回の所要時間は取り外しから完了まで約55分でした。

After：VD-10ZC14の取り付け完了

ブレーカーを戻してスイッチを入れると、以前の「パチン」という音が完全に消え、シャッターが左右均一にスムーズに開放されました。スイッチを切るとシャッターもスムーズに閉まりきります。お客様からは「あの音が毎回気になっていたので、なくなってとてもすっきりした」という言葉をいただきました。旧機種の撤去・処分と周辺の清掃まで含めて完了です。

VD-10ZC12とは？（特徴・仕様）

VD-10ZC12は三菱電機株式会社が製造した天井埋込形換気扇（1室用・シャッター付き）で、ZCシリーズの第12世代モデルです。現行のVD-10ZC14の2世代前にあたり、ZCシリーズの中では比較的新しい世代に位置します。φ100mmのパイプ径を採用し、トイレ・洗面所・脱衣室への設置を主な用途とするシャッター付きモデルです。

ZCシリーズとして引き継がれるシャッター付きという特徴により、換気扇停止時に自動でシャッターが閉まり、外気・冷気・虫の逆流を防ぎます。VD-10ZC12は比較的近い世代の製品ですが、現在は廃番となっており、後継機種のVD-10ZC14・VD-10ZC14-Cへの切り替えが推奨されます。ZCシリーズの直近世代間での切り替えとなるため、互換性が非常に高く、スムーズな交換が期待できます。

主な仕様

• タイプ：天井埋込形換気扇（1室用・シャッター付き）
• 適用パイプ径：φ100mm
• 電源：AC100V（50/60Hz共用）
• シャッター機能：停止時に自動でシャッターが閉まり逆流を防ぐ
• 設置場所：トイレ・洗面所・脱衣室など
• 三菱電機ZCシリーズ第12世代（現行VD-10ZC14の2世代前）

VD-10ZC12の交換が必要なタイミング

VD-10ZC12はZCシリーズの中では比較的新しい世代のモデルです。しかし使用環境や使用頻度によっては、年数より早くシャッター部分の劣化が現れることがあります。また「まだ新しいはず」という思い込みが症状の放置につながることがあるため、サインを正確に把握しておくことが大切です。

異音・換気不足・シャッター動作不良のサイン

VD-10ZC12でよく見られるサインのひとつが、シャッター開閉時の異音です。「パチン」「バタン」「カタ」といった音はシャッターのバネの劣化・不均一化による左右アンバランスな開閉が原因のことが多いです。また、シャッターが完全に開ききらない・完全に閉まりきらないといった動作不良も経年で起きてきます。完全に開かない状態では換気性能が低下し、完全に閉まらない状態では逆流防止機能が損なわれます。換気性能の低下（吸い込みが弱い・においが取れにくい）も並行して確認してください。

経年劣化で出やすいサイン

• スイッチを入れたとき「パチン」「バタン」など普段と違う音がする
• シャッターが左右アンバランスに開く・一方が先に開いて遅れる感じがある
• シャッターが完全に開ききらない・途中で止まる
• スイッチを切ってもシャッターが閉まりきらない
• グリルカバーの黄ばみや変色が目立つ
• 換気扇を動かしてもにおいや湿気が以前より取れにくい

使用年数の目安

換気扇の耐用年数は一般的に10〜15年です。VD-10ZC12のようなシャッター付きモデルは、バネの劣化が先行することがあります。「まだ新しいはず」でも毎日何度も開閉するシャッターのバネは確実に消耗します。

使用年数	推奨アクション
〜5年	定期清掃・シャッター動作確認で様子見
5〜10年	異音・シャッター動作・風量低下のチェックを強化
10年以上	早急な交換を強く推奨
15年以上	安全面のリスクあり、至急交換を

「まだ10年経っていないから」という感覚は大切ですが、シャッション音の変化は年数より先に現れるサインです。音の違和感を感じたら早めに確認しましょう。

VD-10ZC12の後継機種と互換性

VD-10ZC12の後継機種は三菱電機のVD-10ZC14とVD-10ZC14-Cの2種類です。ZCシリーズの直近世代間での切り替えのため、互換性は非常に高く設計されています。

2種類の後継機種の選び方

換気性能・シャッション機能はどちらも同等です。グリルパネルの仕様だけが異なります。

型番	グリル仕様	おすすめの場面
VD-10ZC14	白色固定グリル（標準）	一般的な住宅・マンションに
VD-10ZC14-C	色替えパネル付属	内装・天井色に合わせたい場合

外観にこだわりがなければVD-10ZC14が標準的な選択です。天井色や内装に合わせたい場合はVD-10ZC14-Cを選んでください。どちらも換気性能・シャッション機能は同じです。

VD-10ZC12とVD-10ZC14のスペック比較

仕様項目	VD-10ZC12（旧機種）	VD-10ZC14／-C（後継）
タイプ	天井埋込形換気扇（シャッター付き）	天井埋込形換気扇（シャッター付き）
適用パイプ径	φ100mm	φ100mm
電源	AC100V	AC100V
消費電力	約17W	約17W（同等水準）
騒音レベル	約32dB	約32dB（同等水準維持）
風量	約130㎥/h	約130㎥/h
シャッター機構	旧世代設計	最新設計・左右均一性向上
パネルカラー	標準色のみ	標準色／色替えパネル対応（-Cタイプ）

VD-10ZC12とVD-10ZC14はZCシリーズの近い世代であるため、消費電力・騒音・風量のスペック差はほとんどありません。最も実感しやすい改善点は、シャッター機構の設計刷新による左右均一な開閉動作の安定です。「パチン」「バタン」といった不均一開閉音が解消され、スムーズな動作が回復します。

他メーカーへの乗り換えは可能か

φ100mmのシャッション付き天井埋込形換気扇は他メーカーにも同規格品がありますが、シャッション機構の設計・取付金具はメーカーごとに異なります。VD-10ZC12からVD-10ZC14・VD-10ZC14-Cへの交換は同一メーカー・同一シリーズの継続のため、互換性・コスト・アフターサポートの面で最も確実な選択です。他メーカーへの乗り換えを検討している場合は、事前に専門業者に確認することをおすすめします。

VD-10ZC12交換の方法と工事の流れ

DIY手順（電気工事士の資格が必要）

換気扇の本体交換には電気配線作業が伴います。電気工事士法により、この作業は第二種電気工事士以上の資格保持者しか行えません。以下は資格をお持ちの方向けの参考手順です。

1. ブレーカーを落として電源を遮断する

分電盤でVD-10ZC12が接続されている回路のブレーカーをオフにします。作業中に誤って通電しないよう「作業中・触らないでください」と張り紙をしておきましょう。検電器で電線が通電していないことを確認してから次のステップへ進んでください。

2. グリルカバーを取り外す

グリルカバーを手前に引き下げて外します。シャッション付きのため、グリルを外すとシャッション機構が内蔵された本体が確認できます。シャッションのバネの左右の状態・動き・音を確認しておきましょう。片側だけが先に開く・音が出るという場合は、バネの左右不均一な劣化が起きています。

3. 固定ネジを外し、本体を引き出す

本体を固定しているネジ（通常2本）をプラスドライバーで外します。シャッション機構が内蔵されているため、通常の換気扇よりわずかに重くなっています。片手でしっかり支えながらゆっくりと引き出してください。

4. 電線を取り外す

本体に接続されている電線（黒・白・アース）を外します。差込型コネクタはマイナスドライバーで解錠ボタンを押しながら引き抜きます。外す前にスマートフォンで接続状態を撮影しておくことをおすすめします。被覆に亀裂・変色・焦げ跡がある場合は再利用せず補修を検討してください。

5. VD-10ZC14（またはVD-10ZC14-C）に電線を接続する

撮影した写真を参照しながら、後継機種の端子に電線を差し込みます。黒線を黒（または赤）端子へ、白線を白（またはグレー）端子へ、アース線をアース端子へ接続します。接続後は軽く引っ張って抜けないことを確認してください。

6. 本体を天井に固定する

電線を天井裏に折り込みながら、後継機種を開口部に収めます。VD-10ZC12との互換性が非常に高く、ほとんどのケースで加工なしに収まります。付属のネジで本体を固定し、ガタつきがないことを確認してください。

7. グリルを取り付けて動作確認

グリルカバーを取り付けたら、ブレーカーを戻して電源を入れます。スイッチを入れてシャッションが左右均一にスムーズに開くこと、換気扇が正常に回転すること、異音がないことを確認します。スイッチオフ後にシャッションが確実に閉まりきることも確認してから作業完了です。

業者依頼の流れ

電気工事士の資格がない方、または確実に対応してほしい方は専門業者への依頼をおすすめします。換気生活では以下の流れで対応しています。

1. 無料見積もりのご依頼

LINEまたはWebフォームから、VD-10ZC12の設置場所と現状をお知らせください。「スイッチを入れるときに音がする」「シャッションが片側だけ先に開く」といった症状を伝えていただくと、より正確な概算をお伝えできます。見積もりは完全無料です。

2. お見積もり内容のご確認

商品代・工事費・旧機器の処分費・出張費をすべて含んだ総額でお見積もりをご提示します。後継機種の選択（VD-10ZC14かVD-10ZC14-Cか）についてもこの段階でご相談いただけます。後から費用が追加されない明確な料金体系です。

3. 訪問日時の調整

ご都合に合わせて訪問日時を調整します。最短で当日・翌日の対応が可能な場合もあります。平日・土日祝日を問わず対応していますので、日程が合わせにくい方もご相談ください。

4. 交換工事の実施（約1〜2時間）

有資格のスタッフが訪問し、VD-10ZC12の取り外しから後継機種の取り付けまでを一貫して行います。ZCシリーズの交換実績が豊富なスタッフが対応しますのでご安心ください。VD-10ZC12からVD-10ZC14への切り替えは互換性が高いため、標準的なケースでは1時間前後で完了するケースも多いです。

5. 動作確認・清掃・旧機器の処分

取り付け後はシャッションの左右均一開閉・確実な閉鎖・換気性能・異音の有無を確認し、作業エリアの清掃もスタッフが対応します。取り外したVD-10ZC12はスタッフが持ち帰って処分しますので、お客様側での廃棄手配は不要です。

交換時の注意点

電気配線の作業は必ず有資格者が行うこと

電気工事士法により、電気配線を伴う工事には第二種電気工事士以上の資格が必要です。無資格での電気工事は法律違反になるだけでなく、感電・漏電・火災のリスクを高めます。本体ごと交換する場合は必ず有資格者または専門業者に依頼してください。

後継機種はシャッション付きのZCシリーズを選ぶこと

VD-10ZC12はシャッション付きのZCシリーズです。シャッション機能を維持したいのであれば、後継機種もZCシリーズのVD-10ZC14またはVD-10ZC14-Cを選んでください。型番の「ZC」の有無を必ず確認してください。

VD-10ZC12とVD-10ZC14の混同に注意

VD-10ZC12とVD-10ZC14は型番が非常に近く、見た目もほぼ同じです。発注・購入の際は型番の末尾（12か14か）を必ず確認してください。VD-10ZC14が現行の後継機種であり、VD-10ZC12は廃番品です。

VD-10ZC12交換・後継機種に関するよくある質問

Q1. VD-10ZC12はまだ購入できますか？

A. VD-10ZC12は三菱電機の現行ラインナップから廃番となっています。後継機種はVD-10ZC14（標準タイプ）とVD-10ZC14-C（色替えパネル付き）の2種類で、どちらもシャッション機能を引き継いでいます。修理部品の入手も難しくなっていますので、不具合が出た場合は交換での対応をおすすめします。

Q2. VD-10ZC12とVD-10ZC14は型番が似ていますが、互換性はありますか？

A. はい、互換性は非常に高いです。VD-10ZC12とVD-10ZC14はZCシリーズの2世代違いのモデルで、φ100mmのパイプ径・開口径はほぼ共通です。VD-10ZC12が設置されている場所にVD-10ZC14をそのまま取り付けられるケースがほとんどです。

Q3. VD-10ZC14とVD-10ZC14-Cはどちらを選べばよいですか？

A. 換気性能・シャッション機能はどちらも同じです。違いはグリルパネルの仕様で、VD-10ZC14は白色の標準グリル、VD-10ZC14-Cは色替えパネルが付属して内装色に合わせられます。外観にこだわりがなければVD-10ZC14で問題ありません。

Q4. スイッチを入れるたびに「パチン」という音がします。これは交換のサインですか？

A. シャッションの開放時の「パチン」という音は、シャッターバネが左右で不均一に劣化した際に発生する典型的なサインです。シャッターが左右アンバランスに開くため、羽根同士がぶつかったり引っかかったりして音が出ます。換気性能に問題がなくても、バネの劣化は確実に進んでいます。早めの交換を検討されることをおすすめします。

Q5. VD-10ZC12から後継機種への交換で天井の工事は必要ですか？

A. ほとんどのケースで不要です。VD-10ZC14・VD-10ZC14-CはVD-10ZC12と同じφ100mmのパイプ径・開口径に対応しており、既存の天井穴をそのまま使えます。過去にリフォームや別機種への交換歴がある場合は確認が必要なこともあります。

Q6. 換気生活に依頼した場合の費用目安を教えてください。

A. 目安として15,000〜35,000円前後です（商品代・工事費・処分費・出張費すべて込み）。建物の構造や配線の状態によって変動しますので、正確な金額は現状確認のうえお見積もりにてご案内します。見積もりは完全無料です。

Q7. 取り外した古いVD-10ZC12の処分はどうすればよいですか？

A. 換気生活では旧機器の撤去・処分費用も料金に含まれています。取り外したVD-10ZC12はスタッフが持ち帰って適切に処分しますので、お客様側での廃棄手配は不要です。

まとめ｜VD-10ZC12の交換と後継機種選び

VD-10ZC12は三菱電機ZCシリーズの第12世代として、シャッション付き換気扇としての機能を持ったモデルです。現行のVD-10ZC14の2世代前という位置づけから、「まだ新しいはず」と感じているユーザーも少なくありません。しかし、毎日何度も開閉するシャッションのバネは年数より稼働回数で消耗します。「パチン」「バタン」という音が出始めたら、それはバネの左右不均一な劣化が始まっているサインです。

後継機種のVD-10ZC14・VD-10ZC14-Cは、VD-10ZC12との互換性が非常に高く、ZCシリーズ内での直近世代間の切り替えとなるため、追加工事なしでスムーズに交換できるケースがほとんどです。シャッション機構の設計が刷新されており、左右均一な開閉動作の安定が大きな改善点です。換気性能・逆流防止機能をリセットして使い続けることができます。

「音はするが換気はできている」「まだ動いているから」という状態でも、シャッションのバネ劣化は放置で加速します。早めの確認と対応が最も安心です。換気生活では年間7,102件の施工実績と10年保証を武器に、商品・工事・処分・出張費すべて込みでご対応しています。まずは無料見積もりからご相談ください。
