VD-10ZFCの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

「VD-10ZFCを交換したいが、後継機種は何を選べばいいのか」「ダクト用換気扇の交換は難しいのか」と悩んでいる方に向けて、この記事では必要な情報をまとめて解説します。

VD-10ZFCは三菱電機が製造したダクト用天井埋込形換気扇で、ZFCシリーズの先行モデルです。通常の天井埋込形換気扇（VD-10ZやVD-10ZCシリーズ）と異なり、ダクト経由で建物外部に空気を排出する仕組みを採用しており、より強力な排気性能が特徴です。廊下・洗面所・トイレなど複数の空間を一台でカバーするケースや、建物の構造上ダクト配管が必要なスペースへの設置に使われてきました。

現在は廃番となっており、後継機種はVD-10ZFC14です。ダクト用換気扇の交換はダクト接続の確認が必要なため、通常の換気扇交換より専門知識が求められます。まずは結論から確認しましょう。

VD-10ZFC交換の結論まとめ

後継機種・費用の目安・工事時間・おすすめの交換方法をひとまとめにしました。ダクト用換気扇の交換は通常の換気扇より複雑なケースがあるため、まずこの表で全体像を把握してください。

項目	内容
後継機種	VD-10ZFC14（三菱電機製）
交換費用（目安）	20,000〜45,000円前後（ダクト状況により変動。詳しくはLINEよりお問い合わせください）
工事時間	約1〜3時間（ダクト状況により前後）
DIY可否	電気工事士資格があれば本体交換は可能。ダクト接続の確認・補修は知識が必要
おすすめ交換方法	換気生活などの専門業者に依頼（10年保証・出張費込み）

ダクト用換気扇の交換はダクト配管の状態・接続部の確認が必要で、費用・工期が通常の換気扇より幅を持つことがあります。まずは無料見積もりで現状を確認することをおすすめします。

実際のVD-10ZFC交換の様子

換気生活のスタッフが実際にVD-10ZFCを交換した施工の様子をご紹介します。ダクト用換気扇ならではの確認ポイントも含めて、Before〜Afterの流れで見ていきましょう。

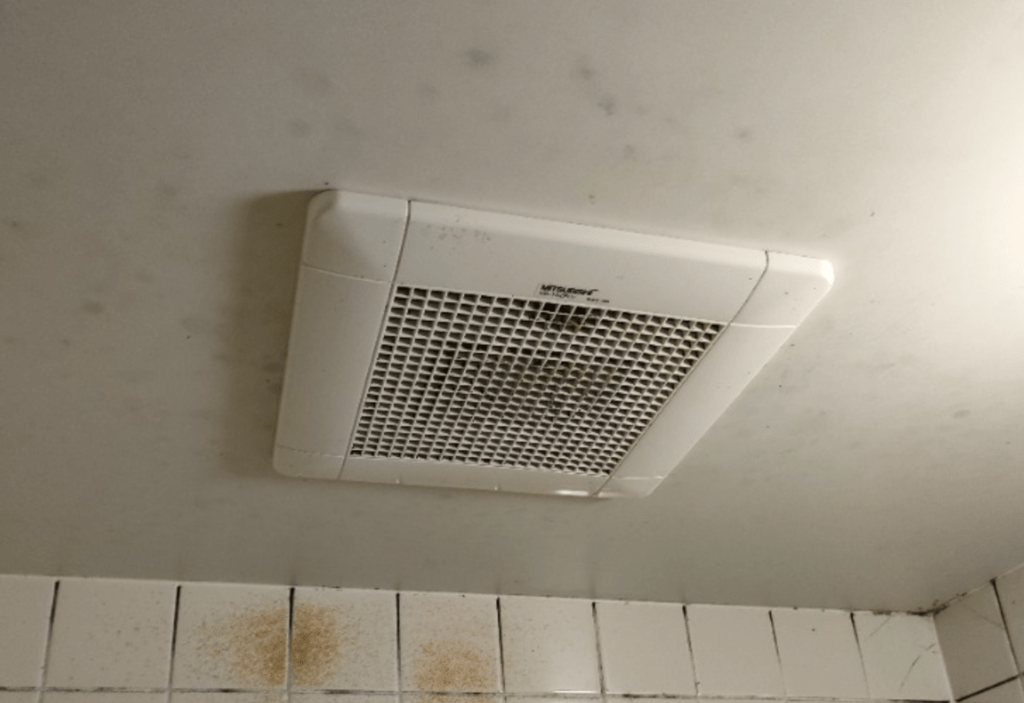

Before：設置中のVD-10ZFCの状態

今回の現場は、築18年の戸建て住宅の廊下に設置されていたVD-10ZFCです。洗面所・トイレ・廊下を一台の換気扇でカバーするダクト配管が組まれていました。「ここ1年で換気の効きが悪くなってきた」「運転音が以前より高くなった感じがする」とのご相談でした。グリルを外して確認すると、本体内部のファン羽根に18年分の埃が厚く堆積しており、さらにダクト接続部のフレキシブルダクトの一部が折れ曲がって気流を妨げていることが分かりました。

取り外し作業

分電盤で換気扇の回路のブレーカーをオフにし、検電器で通電がないことを確認してから作業開始です。VD-10ZFCのグリルカバーを外すと、本体が天井内のダクトに接続された状態が確認できます。固定ネジを外して本体を引き出す際、ダクト接続部に無理な力がかからないよう慎重に引き出します。ダクト用換気扇は本体とダクトが接続されているため、取り外し時にダクトの状態確認が重要なステップになります。

配線処理

本体から黒・白・アースの3本の電線を外します。差込型コネクタをマイナスドライバーで解錠しながら引き抜きます。18年の使用でしたが、配線の被覆自体の状態は問題ありませんでした。接続状態をスマートフォンで撮影してから外し、VD-10ZFC14への接続に備えます。この段階でダクト接続部の状態・折れ曲がりの箇所も確認し、新機種設置前に補修できる部分はあわせて対処します。

VD-10ZFC14の設置

VD-10ZFC14をVD-10ZFCの開口部に合わせると、互換性が高くそのまま設置できました。ダクト接続部は新機種に合わせて接続し直し、折れ曲がっていたフレキシブルダクトも正しい経路に修正しました。電線を接続してネジで固定し、グリルを取り付けます。ダクト補修を含めた今回の作業時間は約2時間でした。

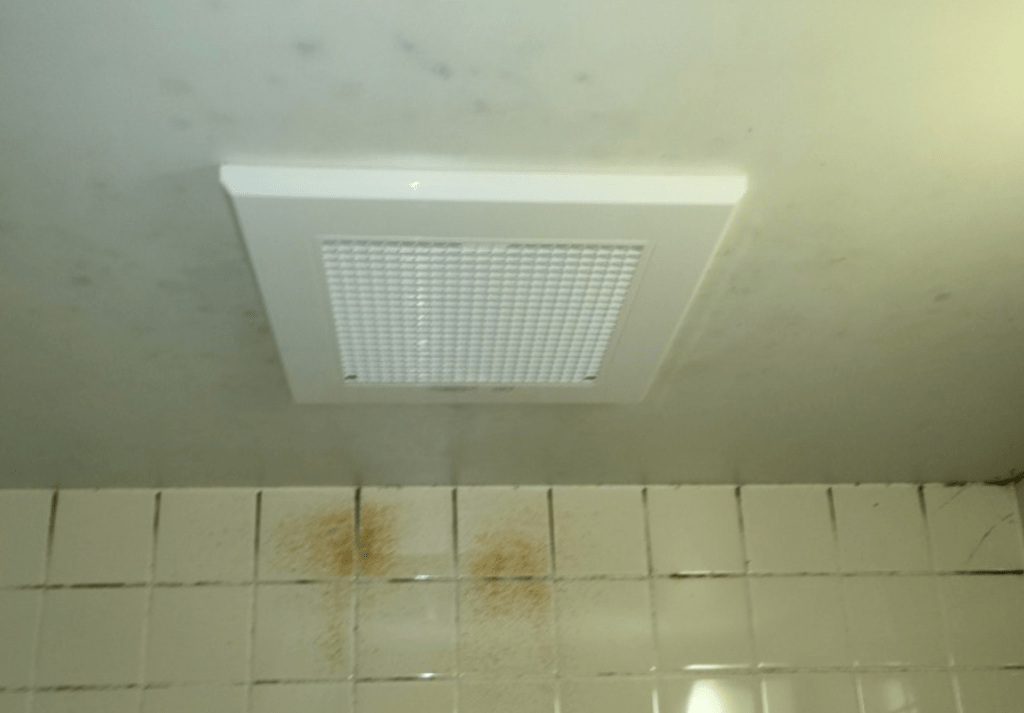

After：VD-10ZFC14の取り付け完了

ブレーカーを戻してスイッチを入れると、以前の高い運転音がなくなり、静かで力強い排気音に変わりました。フレキシブルダクトの折れ曲がりを修正した効果もあり、換気性能が大幅に回復しています。「こんなに変わるものなんですね。ダクトの問題まで含めて対応してもらえて助かりました」というお言葉をいただきました。旧機種の撤去・処分と作業エリアの清掃まで含めて完了です。

VD-10ZFCとは？（特徴・仕様）

VD-10ZFCは三菱電機株式会社が製造したダクト用天井埋込形換気扇（1室用）で、ZFCシリーズの先行モデルです。「ZFC」の「FC」はダクト用（ダクト接続型）であることを示しており、通常の天井埋込形換気扇（VD-10ZシリーズやVD-10ZCシリーズ）とは排気方法が根本的に異なります。

通常の換気扇が直接外壁のパイプ穴を通じて外気に排気するのに対し、ダクト用換気扇はダクト配管を経由して建物外部の決まった排気口から排出します。これにより、換気扇本体の設置位置とは離れた場所に排気できるため、外壁に面していない内部スペース（廊下・内トイレなど）への設置が可能です。また、複数の空間をひとつのダクト系統でまとめて換気する用途にも対応しています。

主な仕様

• タイプ：ダクト用天井埋込形換気扇（1室用）
• 適用ダクト径：φ100mm
• 電源：AC100V（50/60Hz共用）
• 設置場所：外壁に面していない内部スペース、廊下、内トイレなど
• 排気方式：ダクト経由で建物外の排気口から排出（直排気ではない）
• 三菱電機ZFCシリーズの先行モデル

VD-10ZFCの交換が必要なタイミング

ダクト用換気扇のVD-10ZFCは、本体の劣化に加えてダクト配管の状態も換気性能に影響します。「換気扇を動かしているのに換気が弱い」という場合、本体の劣化とダクトの問題が両方関係していることがあります。

異音・換気不足のサイン

「ゴー」「ガタガタ」「ブーン」など普段と違う音が出るようになった場合、モーターや軸受けの摩耗が進んでいる可能性があります。ダクト用換気扇の場合、本体が劣化していなくてもダクトの詰まり・折れ曲がり・外れが原因で換気性能が落ちることもあります。「換気扇は動いているがにおいや湿気が取れない」という場合は、本体とダクト両方の状態を確認することが必要です。長期使用によるモーターの過熱は最悪の場合、発火リスクにもつながります。

経年劣化で出やすいサイン

• グリルカバーの黄ばみ・変色が目立つ
• ファン羽根に厚みのある埃が堆積している
• スイッチを入れても起動が遅い、または回転が不安定
• 換気扇を動かしてもにおい・湿気が以前より取れにくい
• ダクト接続部のフレキシブルダクトが折れ曲がっている・外れかけている
• 電源を入れた際に焦げ臭いにおいがする（要注意：すぐに電源を切ること）

使用年数の目安

ダクト用換気扇の耐用年数は一般的に10〜15年とされています。ただしダクト配管の状態によっては、本体が健全でも換気性能が大きく落ちていることがあります。10年を超えたら本体とダクト両方の状態を確認することをおすすめします。

使用年数	推奨アクション
〜5年	定期清掃・ダクト接続部の確認で様子見
5〜10年	異音・風量低下・ダクト状態のチェックを強化
10年以上	早急な交換を強く推奨。ダクト状態の点検も同時に
15年以上	安全面のリスクあり、至急交換を。ダクト補修も視野に

ダクト用換気扇の場合、本体の劣化とダクトの問題が重なっているケースが多くあります。交換の際はダクト配管の状態確認も合わせて行うと、交換後のトラブルを防ぎやすくなります。

VD-10ZFCの後継機種と互換性

VD-10ZFCの後継機種は三菱電機のVD-10ZFC14です。ZFCシリーズの流れを引き継ぎながら、省エネ性・静音性が改善されています。

公式後継機種：VD-10ZFC14

VD-10ZFC14はVD-10ZFCの直系後継モデルで、φ100mmのダクト径・天井埋込形という基本仕様を引き継いでいます。本体の開口径はVD-10ZFCと互換性が高く、多くのケースで既存の天井開口部をそのまま利用できます。ダクト接続部の形状も共通しているため、ダクト補修が不要なケースもありますが、長年使用したダクトの状態を確認したうえで接続することが重要です。

VD-10ZFCとVD-10ZFC14のスペック比較

仕様項目	VD-10ZFC（旧機種）	VD-10ZFC14（後継機種）
タイプ	ダクト用天井埋込形換気扇	ダクト用天井埋込形換気扇
適用ダクト径	φ100mm	φ100mm
電源	AC100V	AC100V
消費電力	約22W	約18W（省エネ改善）
騒音レベル	約35dB	約33dB（静音化）
風量	約150㎥/h	約150㎥/h
外形寸法	旧世代サイズ	互換サイズ（追加工事不要なケース多数）
製品保証	旧世代	最新保証体制

消費電力・騒音レベルともに改善されており、長期的な電気代節約と静音化が期待できます。ダクト用換気扇は稼働時間が長いケースが多いため、省エネ性の改善効果が特に実感しやすいモデルです。

他メーカーへの乗り換えは可能か

φ100mmのダクト用天井埋込形換気扇は他メーカーにも同規格品がありますが、ダクト接続部の形状・取付金具・配線方式はメーカーごとに異なります。ダクト用換気扇の場合、本体だけでなくダクト接続部の変更が必要になると工事費・工期が増加するため、同一メーカー・同一シリーズのVD-10ZFC14を選ぶのが最もリスクの少ない選択です。他メーカーへの乗り換えを検討している場合は、事前に専門業者に確認することをおすすめします。

VD-10ZFC交換の方法と工事の流れ

DIY手順（電気工事士の資格が必要・ダクト知識も必須）

ダクト用換気扇の本体交換には電気配線作業が伴います。電気工事士法により、この作業は第二種電気工事士以上の資格保持者しか行えません。さらにダクト用換気扇はダクト接続の確認・補修が必要なため、一般的な換気扇よりも専門知識が求められます。以下は資格をお持ちの方向けの参考手順です。

1. ブレーカーを落として電源を遮断する

分電盤でVD-10ZFCが接続されている回路のブレーカーをオフにします。作業中に誤って通電しないよう「作業中・触らないでください」と張り紙をしておきましょう。検電器で電線が通電していないことを確認してから次のステップへ進んでください。

2. グリルカバーを取り外し、ダクト接続部を確認する

グリルカバーを外すと本体とダクトの接続状態が確認できます。フレキシブルダクトの折れ曲がり・外れ・劣化（断熱材の破れや内部の汚れ詰まり）を確認してください。本体を交換する前にダクトの状態を把握しておくことで、交換後の換気性能が確保されます。

3. 固定ネジを外し、ダクト接続を切り離して本体を引き出す

本体を固定しているネジを外す前に、ダクト接続部のクランプやテープを緩めてダクトを本体から切り離します。ダクトの端部が汚れている場合は清掃してから保護しておきましょう。ネジを外して本体をゆっくり引き出します。天井裏の状況によって作業スペースが限られることがありますので、無理な体勢で作業しないよう注意してください。

4. 電線を取り外す

本体に接続されている電線（黒・白・アース）を外します。差込型コネクタはマイナスドライバーで解錠ボタンを押しながら引き抜きます。外す前にスマートフォンで接続状態を撮影しておくことをおすすめします。被覆に亀裂・変色・焦げ跡がある場合は再利用せず補修を検討してください。

5. VD-10ZFC14に電線を接続する

撮影した写真を参照しながら、VD-10ZFC14の端子に電線を差し込みます。黒線を黒（または赤）端子へ、白線を白（またはグレー）端子へ、アース線をアース端子へ接続します。接続後は軽く引っ張って抜けないことを確認してください。

6. ダクトを新しい本体に接続し、天井に固定する

VD-10ZFC14の排気口にダクトを接続します。フレキシブルダクトの折れ曲がりや詰まりを修正してから接続し、クランプやテープでしっかり固定してください。気流の漏れがないことを確認してから、付属のネジで本体を天井に固定します。

7. グリルを取り付けて動作確認

グリルカバーを取り付けたら、ブレーカーを戻して電源を入れます。スイッチを入れて換気扇が正常に回転すること、異音がないこと、換気口付近で吸い込みが確認できることを確認します。ダクト出口（建物外の排気口）で排気が出ていることも確認できれば、ダクト接続が正常であることの確証になります。

業者依頼の流れ

ダクト用換気扇の交換はダクト配管の確認・補修が伴うため、専門業者への依頼が特に推奨されます。換気生活では以下の流れで対応しています。

1. 無料見積もりのご依頼

LINEまたはWebフォームから、VD-10ZFCの設置場所と現状をお知らせください。「音が変わった」「換気が弱くなった」「ダクト用換気扇の交換を検討している」といった状況を伝えていただくと、より正確な概算をお伝えできます。見積もりは完全無料です。

2. お見積もり内容のご確認

商品代・工事費・旧機器の処分費・出張費をすべて含んだ総額でお見積もりをご提示します。ダクト状態の確認や補修が必要な場合は、その内容と費用も含めてご提示します。後から費用が追加されない明確な料金体系です。

3. 訪問日時の調整

ご都合に合わせて訪問日時を調整します。最短で当日・翌日の対応が可能な場合もあります。平日・土日祝日を問わず対応していますので、日程が合わせにくい方もご相談ください。

4. 交換工事の実施（約1〜3時間）

有資格のスタッフが訪問し、VD-10ZFCの取り外しからVD-10ZFC14の取り付けまでを一貫して行います。ダクト配管の確認・補修も含めて対応しますので、交換後の換気性能をしっかり確保できます。ダクトの状態によって工事時間は前後しますが、事前にご説明します。

5. 動作確認・清掃・旧機器の処分

取り付け後は本体動作・ダクト接続の確認・換気性能チェックを行い、作業エリアの清掃もスタッフが対応します。取り外したVD-10ZFCはスタッフが持ち帰って処分しますので、お客様側での廃棄手配は不要です。

交換時の注意点

電気配線の作業は必ず有資格者が行うこと

電気工事士法により、電気配線を伴う工事には第二種電気工事士以上の資格が必要です。無資格での電気工事は法律違反になるだけでなく、感電・漏電・火災のリスクを高めます。本体ごと交換する場合は必ず有資格者または専門業者に依頼してください。

ダクト配管の状態確認を必ず行うこと

ダクト用換気扇の交換では、本体の交換だけでなくダクト配管の状態確認が欠かせません。フレキシブルダクトの折れ曲がり・詰まり・外れがあると、新しい本体に交換しても換気性能が十分に回復しません。交換の際は必ずダクトの状態を確認し、必要な補修を行ってください。

VD-10ZFCはダクト用のZFCシリーズ。通常タイプと混同しないこと

VD-10ZFCはダクト用のZFCシリーズで、通常の天井埋込形換気扇のVD-10Zシリーズ・VD-10ZCシリーズとは異なります。後継機種もZFCシリーズのVD-10ZFC14を選んでください。誤って通常タイプのVD-10Zシリーズを選ぶとダクト接続の仕様が合わなくなります。

VD-10ZFC交換・後継機種に関するよくある質問

Q1. VD-10ZFCはまだ購入できますか？

A. VD-10ZFCは三菱電機の現行ラインナップから廃番となっています。後継機種はVD-10ZFC14です。ダクト用換気扇としての機能を引き継ぎながら、省エネ性・静音性が改善されています。修理部品の入手も難しくなっていますので、不具合が出た場合は交換での対応をおすすめします。

Q2. ダクト用換気扇と通常の換気扇はどう違いますか？

A. 通常の天井埋込形換気扇（VD-10ZシリーズなどZ系）は、本体から直接外壁のパイプ穴を通じて外気に排気します。ダクト用換気扇（VD-10ZFCなどZFC系）は、ダクト配管を経由して建物外の指定された排気口から排出します。外壁に面していない内部スペースの換気や、複数室をひとつのダクト系統でまとめて換気するような場合にダクト用換気扇が使われます。

Q3. 換気が弱い原因が本体かダクトか分かりません。どうすれば確認できますか？

A. グリルを外してファン羽根が正常に回転していれば本体は動いています。換気口への吸い込みが弱い場合、次にダクト接続部の折れ曲がり・詰まり・外れを確認してください。ダクト出口（建物外の排気口）で排気が出ているかも確認できます。どちらに問題があるか判断が難しい場合は、専門業者に診てもらうのが最も確実です。

Q4. VD-10ZFCをVD-10ZFC14に交換する際、ダクト工事は必要ですか？

A. 本体の開口径はほとんどのケースで互換性があり、ダクト接続部も共通しているためダクト工事なしで交換できるケースが多いです。ただし長年使用したダクトに折れ曲がり・詰まり・断熱材の劣化がある場合は補修が必要になります。VD-10ZFCのような長年使用した機種の場合、交換時にダクト状態の確認を合わせて行うことを強くおすすめします。

Q5. 換気生活に依頼した場合の費用目安を教えてください。

A. 目安として20,000〜45,000円前後です（商品代・工事費・処分費・出張費込み）。ダクト用換気扇はダクト配管の状態によって費用・工期が変動するため、通常の換気扇より幅があります。正確な金額は現状確認のうえお見積もりにてご案内します。見積もりは完全無料です。

Q6. 工事後の保証はありますか？

A. 換気生活では取り付け後10年間の保証をご用意しています。工事内容に起因する不具合が生じた場合は、保証期間内であれば無償で対応します。

Q7. 取り外した古いVD-10ZFCの処分はどうすればよいですか？

A. 換気生活では旧機器の撤去・処分費用も料金に含まれています。取り外したVD-10ZFCはスタッフが持ち帰って適切に処分しますので、お客様側での廃棄手配は不要です。

まとめ｜VD-10ZFCの交換と後継機種選び

VD-10ZFCは三菱電機のZFCシリーズとして、外壁に面していないスペースやダクト配管が必要な設置場所で長年使われてきたダクト用天井埋込形換気扇です。通常の換気扇と異なりダクト配管を経由した排気を行うため、本体の劣化だけでなくダクトの状態も換気性能に大きく影響します。「換気が弱い」という場合は本体とダクトの両方を確認することが重要です。

後継機種のVD-10ZFC14はVD-10ZFCとの互換性が高く、多くのケースでダクト工事なしに本体交換が可能です。消費電力・騒音レベルともに改善されており、稼働時間が長いダクト用換気扇では電気代節約の効果も期待できます。交換の際はダクト配管の状態も合わせて確認・補修することで、交換後の換気性能を確実に確保できます。

「ダクト用換気扇の交換は難しそう」と感じている方も、専門業者に任せれば本体交換とダクト点検を一括して対応できます。まずは無料見積もりで現状を確認してみてください。換気生活では年間7,102件の施工実績と10年保証を武器に、商品・工事・処分・出張費すべて込みでご対応しています。
