VD-15ZFの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

「VD-15ZFを交換したいが後継機種は何か」「VD-13ZFとVD-15ZFはどう違うのか」——この記事はそういった疑問に答えるためにまとめました。

VD-15ZFは三菱電機の天井埋込形換気扇ZFシリーズのφ150mmモデルです。「VD-15」はφ150mmのパイプ径を示し、「ZF」はフラットグリル・シャッターなしのZFシリーズを意味しています。VD-13ZF（φ130mm）よりさらに大きなφ150mmという最大クラスの換気容量を持ち、ZFシリーズの特徴であるフラットグリルによるすっきりとした外観を兼ね備えています。大型LDK・吹き抜けのある広いリビング・天井デザインにこだわりながら強力な換気が必要なスペースへの設置に対応しているモデルです。

現在は廃番となっており、後継機種はVD-15ZF14です。ZFシリーズとしての機能・デザインを引き継ぐ現行モデルへのスムーズな切り替えが可能です。まずは結論から確認しましょう。

VD-15ZF交換の結論まとめ（最初に知りたい情報）

後継機種・費用の目安・工事時間・おすすめの交換方法をひとまとめにしました。φ150mmという最大クラスのフラット換気扇のため、まず全体像を把握してください。

項目	内容
後継機種	VD-15ZF14（三菱電機製）
交換費用（目安）	20,000〜45,000円前後（設置状況により変動。詳しくはLINEよりお問い合わせください）
工事時間	約1〜3時間（φ150mm大型モデルのため前後することあり）
DIY可否	電気工事士資格があれば可能。大型モデルのため2名作業を推奨
おすすめ交換方法	換気生活などの専門業者に依頼（10年保証・出張費込み）

φ150mmという最大クラスの大型フラット換気扇のため、費用・工期は設置状況によって変動します。フラットグリルの取り外し・取り付けにはZFシリーズ特有の注意が必要です。まずは無料見積もりでご確認ください。

実際のVD-15ZF交換の様子

換気生活のスタッフが実際にVD-15ZFを交換した施工の様子をご紹介します。φ150mm・フラットグリルという最大クラスの換気扇の交換がどのように進むかを、Before〜Afterの流れで見ていきましょう。

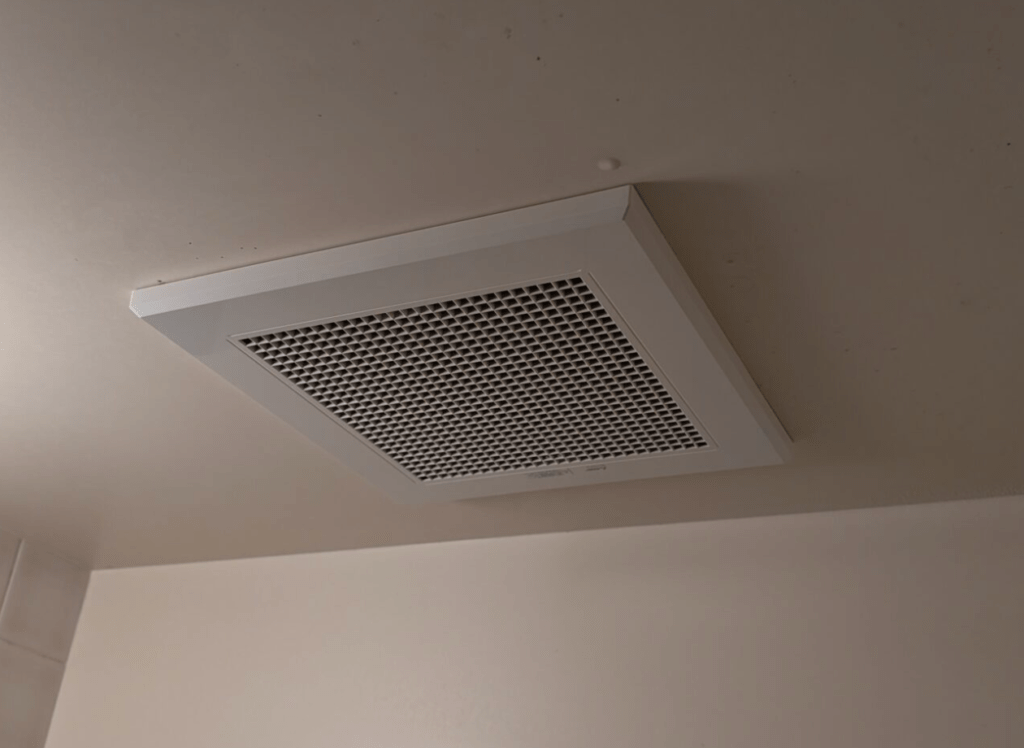

Before：設置中のVD-15ZFの状態

今回の現場は、築19年の戸建て住宅の大型LDKです。吹き抜けを持つ開放的な空間のデザインに合わせて、フラットグリルのVD-15ZFが天井面に溶け込むように設置されていました。「ここ数年で換気の効きが悪くなってきた。フラットなグリルで目立たないので、換気扇がついていることを忘れていた」というご相談でした。グリルを外すと、φ150mmの大型ファン羽根全面に19年分の埃・油煙・生活汚れが固着しており、モーターのシャフト部分にも相当の摩耗が確認できました。「換気扇の存在を忘れていた」という言葉は、フラットグリルの目立たない設計の裏返しでもありますが、定期的な確認・清掃の重要性を示す事例でもありました。

取り外し作業

分電盤でLDKの換気扇回路のブレーカーをオフにし、検電器で通電がないことを確認してから作業開始です。VD-15ZFのフラットグリルカバーを外します。ZFシリーズのフラットグリルは天井面と面一に近い設計のため、取り外し方がZCシリーズと異なります。固定の仕組みを確認してから外してください。グリルを外すと、φ150mmの大型本体が見えます。固定ネジを外して2名体制で本体を引き出します。

配線処理

本体から黒・白・アースの3本の電線を外します。差込型コネクタをマイナスドライバーで解錠しながら引き抜きます。築19年の建物でしたが、配線の被覆は問題ない状態でした。接続状態をスマートフォンで撮影してから外します。ZFシリーズとしての接続方式の互換性が高く、配線作業はスムーズです。

VD-15ZF14の設置

VD-15ZF14をVD-15ZFの開口部に合わせます。互換性が高くそのまま収まりました。2名体制で1名が支え1名がネジを固定します。φ150mmの大型フラット本体をしっかり固定してから電線を接続し、フラットグリルを取り付けます。フラットグリルは天井との一体感を持たせながら確実に固定します。今回の所要時間は約2時間でした。

After：VD-15ZF14の取り付け完了

ブレーカーを戻してスイッチを入れると、φ150mmの新しいファンが力強く稼働し、広いLDK全体に換気の風が感じられるようになりました。フラットグリルによる天井との一体感も維持されています。お客様からは「換気扇があるのを忘れていましたが、こんなに効くものだったとは。フラットなデザインも維持されてよかった」というお言葉をいただきました。旧機種の撤去・処分と作業エリアの清掃まで完了です。

VD-15ZFとは？（特徴・仕様）

VD-15ZFは三菱電機株式会社が製造した天井埋込形換気扇（1室用）で、ZFシリーズのφ150mmモデルです。「VD-15」はφ150mmのパイプ径を示し、「ZF」はフラットグリル・シャッターなしというZFシリーズの特性を示しています。

ZFシリーズはフラットなグリルが天井面と面一（つらいち）に近い形で収まるため、天井との一体感が高くすっきりとした外観が特徴です。VD-15ZFはそのZFシリーズの中でφ150mmという最大クラスのパイプ径を持つモデルです。VD-13ZF（φ130mm）よりさらに大きな換気容量を持ち、大型LDK・吹き抜けのある広いリビング・高天井の開放的な空間など、換気量を多く必要とするスペースで天井デザインを損なわない換気扇を求める場合に選ばれてきたモデルです。

主な仕様：

• タイプ：天井埋込形換気扇（1室用・シャッターなし・フラットグリル）
• 適用パイプ径：φ150mm（ZFシリーズ中最大クラス）
• 電源：AC100V（50/60Hz共用）
• フラットグリル：天井面と面一に近い設計でデザイン性と換気性能を両立
• 設置場所：大型LDK・吹き抜けのある広いリビング・高天井の開放的な空間
• 三菱電機ZFシリーズのφ150mmモデル（VD-13ZFより大きな換気容量）

VD-15ZFの交換が必要なタイミング

VD-15ZFはフラットグリルの目立たないデザインのため、換気扇の存在を忘れてしまい、劣化サインを見逃しやすいモデルです。「換気が弱くなった気がする」という変化に気づいたときは、すでにかなり劣化が進んでいることが多いです。

異音・換気不足のサイン

「ゴー」「ガタガタ」「ブーン」といった運転音の変化はモーター・ファン羽根の劣化サインです。ZFシリーズはシャッターなしのシンプルな設計のため、音の変化は本体側の劣化のみが原因です。φ150mmという大型ファン羽根への汚れ固着は、運転音の変化として現れやすい傾向があります。また「フラットな換気扇を換気している気がしない」「大型LDKの換気が弱くなった」という場合は、ファン羽根への汚れ蓄積が進んでいる可能性があります。「広い空間だから換気が効かないのは仕方ない」という思い込みは、換気扇の劣化サインを見逃す原因になります。

経年劣化で出やすいサイン

• フラットグリルカバーの変色や薄い黄ばみが出てきた
• φ150mmの大型ファン羽根に埃・油煙・生活汚れが厚く固着している
• スイッチを入れたとき運転音が以前より大きくなった
• 換気扇を動かしても大型LDKのにおいや湿気が以前より取れにくい
• 「換気扇の存在を忘れていた」という状態が続いていた
• 電源を入れた際に焦げ臭いにおいがする（要注意：すぐ電源を切ること）

使用年数の目安

換気扇の耐用年数は一般的に10〜15年です。VD-15ZFはフラットグリルで目立ちにくいため、定期清掃の機会を逃しがちです。フラットグリルを外した内部のファン羽根の清掃も、少なくとも5年ごとに確認することをおすすめします。

使用年数	推奨アクション
〜5年	フラットグリルを外した内部清掃・風量確認で様子見
5〜10年	異音・風量低下のチェックを強化。清掃だけでは不十分なことも
10年以上	早急な交換を強く推奨
15年以上	安全面のリスクあり、至急交換を

「換気扇の存在を忘れていた」という状態は、ZFシリーズのフラットデザインの特性上起こりやすいことです。デザイン性と換気性能を両立させるために、定期的な内部確認を習慣にしましょう。

VD-15ZFの後継機種と互換性

VD-15ZFの後継機種は三菱電機のVD-15ZF14です。ZFシリーズとしての特性（フラットグリル・シャッターなし・φ150mm）を引き継ぐ現行モデルです。

公式後継機種：VD-15ZF14

VD-15ZF14はVD-15ZFの後継モデルで、φ150mmのパイプ径・フラットグリル・シャッターなしというZFシリーズとしての特性を引き継いでいます。開口径もVD-15ZFと互換性が高く、多くのケースで既存の天井穴をそのまま利用できます。省エネ性・静音性が改善されており、フラットグリルのデザイン路線も継続されています。大型LDKでの天井との一体感を維持しながら換気性能をリセットできます。

VD-15ZFとVD-15ZF14のスペック比較

仕様項目	VD-15ZF（旧機種）	VD-15ZF14（後継機種）
タイプ	天井埋込形換気扇（フラット・シャッターなし）	天井埋込形換気扇（フラット・シャッターなし）
適用パイプ径	φ150mm	φ150mm
電源	AC100V	AC100V
消費電力	約30W	約26W（省エネ改善）
騒音レベル	約40dB	約38dB（静音化）
風量	約280㎥/h	約280㎥/h
グリルデザイン	フラットタイプ（旧デザイン）	フラットタイプ（継続・近い外観）
製品保証	旧世代	最新保証体制

消費電力・騒音レベルともに改善されています。φ150mmという大型モデルの省エネ改善は消費電力の絶対値が大きいため、電気代の節約効果も大きくなります。フラットグリルのデザイン路線は後継機種でも継続されており、天井との一体感が維持されます。

VD-13ZFとVD-15ZFの違い・混同に注意

VD-15ZFとVD-13ZFはどちらもZFシリーズのフラット換気扇ですが、パイプ径が異なります（VD-15ZF：φ150mm、VD-13ZF：φ130mm）。後継機種もそれぞれVD-15ZF14（φ150mm）とVD-13ZF14（φ130mm）で異なります。VD-15ZFが設置されている場合は、後継機種は必ずVD-15ZF14（φ150mm）を選んでください。VD-13ZF14（φ130mm）を選ぶと開口部のサイズが合いません。

他メーカーへの乗り換えは可能か

φ150mmの天井埋込形フラット換気扇は他メーカーにも同規格品がありますが、フラットグリルの形状・取付金具・配線方式はメーカーごとに異なります。VD-15ZFからVD-15ZF14への交換は同一メーカー・同一シリーズとしての切り替えのため、互換性・コスト・フラットデザインの継続性の面で最も確実な選択です。

VD-15ZF交換の方法と工事の流れ

DIY手順（電気工事士の資格が必要・2名体制を推奨）

換気扇の本体交換には電気配線作業が伴います。電気工事士法により、この作業は第二種電気工事士以上の資格保持者しか行えません。φ150mmという大型モデルのため本体が重く、2名体制での作業を強く推奨します。以下は資格をお持ちの方向けの参考手順です。

1. ブレーカーを落として電源を遮断する

分電盤でVD-15ZFが接続されている回路のブレーカーをオフにします。作業中に誤って通電しないよう「作業中・触らないでください」と張り紙をしておきましょう。検電器で電線が通電していないことを確認してから次のステップへ進んでください。

2. フラットグリルカバーを取り外す

ZFシリーズのフラットグリルカバーを外します。天井面と面一に近いフラット設計のため、取り外し方がZCシリーズやZシリーズのグリルと異なります。グリルの固定の仕組み（クリップ・バネ・ネジ止めなど）を確認してから、無理に引き下げないよう注意して外してください。φ150mmという大型グリルのため、安全な置き場所を確保してから外してください。

3. 固定ネジを外し、本体を引き出す（2名体制で）

φ150mmの大型本体のため非常に重くなっています。1名がネジを外し、もう1名が本体を支えるという2名体制での作業を強く推奨します。ネジを外した後も電線がつながったままになりますので、両手でしっかり支えてください。

4. 電線を取り外す

本体を支えながら、接続されている電線（黒・白・アース）を外します。差込型コネクタはマイナスドライバーで解錠ボタンを押しながら引き抜きます。外す前にスマートフォンで接続状態を撮影しておくことをおすすめします。被覆に亀裂・変色・焦げ跡がある場合は再利用せず補修を検討してください。

5. VD-15ZF14に電線を接続する

撮影した写真を参照しながら、VD-15ZF14の端子に電線を差し込みます。黒線を黒（または赤）端子へ、白線を白（またはグレー）端子へ、アース線をアース端子へ接続します。接続後は軽く引っ張って抜けないことを確認してください。

6. 本体を天井に固定する（2名体制で）

電線を天井裏に折り込みながら、VD-15ZF14を開口部に収めます。2名体制で1名が支え、1名がネジを固定します。φ150mmの大型本体をしっかりと固定し、ガタつきがないことを確認してください。

7. フラットグリルを取り付けて動作確認

フラットグリルカバーを取り付けます。ZFシリーズ特有のフラットグリルは天井との面一感が重要なため、確実に固定されていることを確認してください。ブレーカーを戻して電源を入れ、換気扇が正常に回転すること、異音がないこと、換気口付近で吸い込みが感じられることを確認して作業完了です。

業者依頼の流れ

電気工事士の資格がない方、またはφ150mmという大型フラット換気扇の確実な交換を希望する方には専門業者への依頼をおすすめします。換気生活では以下の流れで対応しています。

1. 無料見積もりのご依頼

LINEまたはWebフォームから、VD-15ZFの設置場所と現状をお知らせください。「換気が弱くなってきた」「大型LDKのフラット換気扇を交換したい」「φ150mmのZFシリーズを交換したい」といった状況を伝えていただくと、より正確な概算をお伝えできます。見積もりは完全無料です。

2. お見積もり内容のご確認

商品代・工事費・旧機器の処分費・出張費をすべて含んだ総額でお見積もりをご提示します。大型モデルのため複数名スタッフでの対応となる場合もありますが、すべて込みの料金体系です。後から費用が追加されない明確な体系です。

3. 訪問日時の調整

ご都合に合わせて訪問日時を調整します。最短で当日・翌日対応が可能な場合もあります。平日・土日祝日を問わず対応していますのでご相談ください。

4. 交換工事の実施（約1〜3時間）

有資格のスタッフが訪問し、VD-15ZFの取り外しからVD-15ZF14の取り付けまでを一貫して行います。大型モデルのため2名体制での作業となります。ZFシリーズのフラットグリル取り扱いに慣れたスタッフが対応します。

5. 動作確認・清掃・旧機器の処分

取り付け後は換気性能・異音の有無を確認し、作業エリアの清掃もスタッフが対応します。取り外したVD-15ZFはスタッフが持ち帰って処分しますので、お客様側での廃棄手配は不要です。

交換時の注意点

電気配線の作業は必ず有資格者が行うこと

電気工事士法により、電気配線を伴う工事には第二種電気工事士以上の資格が必要です。無資格での電気工事は法律違反になるだけでなく、感電・漏電・火災のリスクを高めます。本体ごと交換する場合は必ず有資格者または専門業者に依頼してください。

大型モデルのため必ず2名体制で作業すること

VD-15ZFはφ150mmという大型モデルのため本体が重くなっています。一人作業での取り外し・取り付けは落下・怪我のリスクがあります。DIYで対応する場合でも必ず2名以上で作業してください。

フラットグリルの固定確認とVD-15ZF14（φ150mm）の選択

VD-15ZFの後継機種は必ずVD-15ZF14（φ150mm）を選んでください。VD-13ZF14（φ130mm）との混同に注意してください。また、ZFシリーズのフラットグリルは天井との一体感が命のため、取り付け後にしっかりと固定されていることを確認してください。グリルが浮いていると見た目だけでなく、隙間から粉塵が入ることもあります。

VD-15ZF交換・後継機種に関するよくある質問

Q1. VD-15ZFはまだ購入できますか？

A. VD-15ZFは三菱電機の現行ラインナップから廃番となっています。後継機種はVD-15ZF14で、フラットグリル・シャッターなし・φ150mmというZFシリーズの特性を引き継いでいます。修理部品の入手も難しくなっていますので、不具合が出た場合は交換での対応をおすすめします。

Q2. VD-15ZFとVD-13ZFはどう違いますか？どちらの後継機種を選べばよいですか？

A. VD-15ZFはφ150mm、VD-13ZFはφ130mmのパイプ径で、換気容量が異なります。後継機種はVD-15ZFを使用していた場合はVD-15ZF14（φ150mm）、VD-13ZFを使用していた場合はVD-13ZF14（φ130mm）を選んでください。サイズを間違えると開口部が合いません。設置されている換気扇の型番を確認してから後継機種を選んでください。

Q3. フラットグリルの換気扇（ZFシリーズ）にシャッターを後付けすることはできますか？

A. VD-15ZFにシャッター機構を後付けすることは基本的にできません。逆流防止機能が必要な場合は、換気扇本体をVD-15ZC14などシャッション付きのモデルに交換することで対応できます。ただし、グリルの形状が変わります。現在のフラットデザインを維持したい場合はVD-15ZF14を選んでください。

Q4. VD-15ZFから後継機種への交換で天井の工事は必要ですか？

A. ほとんどのケースで不要です。VD-15ZF14はVD-15ZFと同じφ150mmのパイプ径・開口径に対応しており、既存の天井穴をそのまま使えます。過去に別機種への交換歴がある場合は確認が必要なこともあります。

Q5. 換気生活に依頼した場合の費用目安を教えてください。

A. 目安として20,000〜45,000円前後です（商品代・工事費・処分費・出張費すべて込み）。φ150mmという大型モデルのため設置状況によって変動します。正確な金額は現状確認のうえお見積もりにてご案内します。見積もりは完全無料です。

Q6. 工事後の保証はありますか？

A. 換気生活では取り付け後10年間の保証をご用意しています。工事内容に起因する不具合が生じた場合は、保証期間内であれば無償で対応します。

Q7. 取り外した古いVD-15ZFの処分はどうすればよいですか？

A. 換気生活では旧機器の撤去・処分費用も料金に含まれています。取り外したVD-15ZFはスタッフが持ち帰って適切に処分しますので、お客様側での廃棄手配は不要です。

まとめ｜VD-15ZFの交換と後継機種選び

VD-15ZFは三菱電機ZFシリーズのφ150mmモデルとして、フラットグリルによるすっきりとした外観と最大クラスの換気容量を兼ね備えた換気扇です。大型LDK・吹き抜けのある広いリビング・高天井の開放的な空間に設置され、天井との一体感を重視したインテリアに貢献してきたモデルです。フラットグリルで目立たないため、換気扇の存在を忘れやすい設計ですが、φ150mmの大型ファン羽根への汚れ蓄積は確実に進み、使用から10年を超えると換気性能の低下として現れます。

後継機種のVD-15ZF14はVD-15ZFとの互換性が高く、フラットグリルのデザイン路線を継続しながら省エネ性・静音性が改善されています。多くのケースで追加工事なしにスムーズに交換できます。交換の際は必ずφ150mmのVD-15ZF14を選び、VD-13ZF14との混同を避けてください。また、2名体制での作業を確保してください。

「フラットなグリルで目立たない換気扇のことを、ずっと忘れていた」という方こそ、内部の汚れが積み重なっている可能性があります。まずは無料見積もりで現状を確認してみてください。換気生活では年間7,102件の施工実績と10年保証を武器に、商品・工事・処分・出張費すべて込みでご対応しています。
