DVF-10Jの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

東芝の「DVF-10J」は、トイレ・洗面所などで使われてきた天井埋込形のダクト用換気扇です。1985年発売という非常に古い機種で、すでに生産・部品供給を終了しています。交換する場合は、後継の系譜にあたる現行機種「DVF-T10L」を選ぶのが基本となります。

DVF-T10Lは天井埋込寸法175mm角、接続ダクト径φ100mmとDVF-10Jと同じ設置条件で、既存の開口部・ダクト・配線をそのまま使って入れ替えられます。しかも本体とルーバーがセットになったタイプなので、追加でルーバーを手配する必要もありません。工事時間はおおむね1時間程度が目安です。

性能面での差は大きく、換気風量は50Hz地域で84→90m³/h、60Hz地域では69→90m³/hと約30%も向上します。後継機種が上下を開放した「両吸込ファン（ツインエアロファン）」を採用しているためです。ただし屋内配線と直接結線するため、交換には第二種電気工事士以上の資格が必要です。この記事では、実際の交換工事の流れを写真付きで追いながら、後継機種の選び方・費用・注意点までまとめて解説します。

DVF-10J交換の結論まとめ

時間がない方のために、DVF-10Jの交換で押さえるべきポイントを先にまとめます。

項目	結論
後継機種	DVF-T10L（東芝／日本キヤリア ダクト用換気扇・低騒音形／スタンダード格子タイプ）。本体とルーバーがセットなので追加手配は不要
工事時間	約1時間（同寸法・同位置への入れ替えの場合）
DIY可否	不可（屋内配線と直接結線するため、第二種電気工事士以上の資格が必要）
おすすめの交換方法	本体・工事・処分・出張費が一体になった専門業者への依頼。ダクトや配線の劣化点検まで任せられる

【ポイント】DVF-10Jは1985年発売の機種です。もし今もお使いなら、設置から40年近くが経過している可能性があります。部品供給も終了しているため、故障してからの修理という選択肢は事実上ありません。「まだ回っているから」と使い続けるより、早めの交換をおすすめします。

なお、DVF-10Jにはベージュカラーの「DVF-10JA」、1990年発売の後継世代「DVF-10J2／DVF-10JA2」といった型番違いがあります。いずれも埋込175mm角・接続ダクトφ100mmの同シリーズで、後継機種はDVF-T10Lで共通です。

実際のDVF-10J交換の様子

ここからは、実際にDVF-10Jを後継機種のDVF-T10Lへ交換したときの流れを、作業の順にご紹介します。「天井の工事って大がかりなの？」「1台だけの交換でも来てもらえる？」という不安を、現場の実際の様子から解消していきましょう。

Before：交換前のDVF-10J

お客様からのご相談は「トイレの換気扇の音が大きくなってきて、吸い込みも弱い」というものでした。築40年近い戸建てで、新築時から一度も交換していないとのことでした。

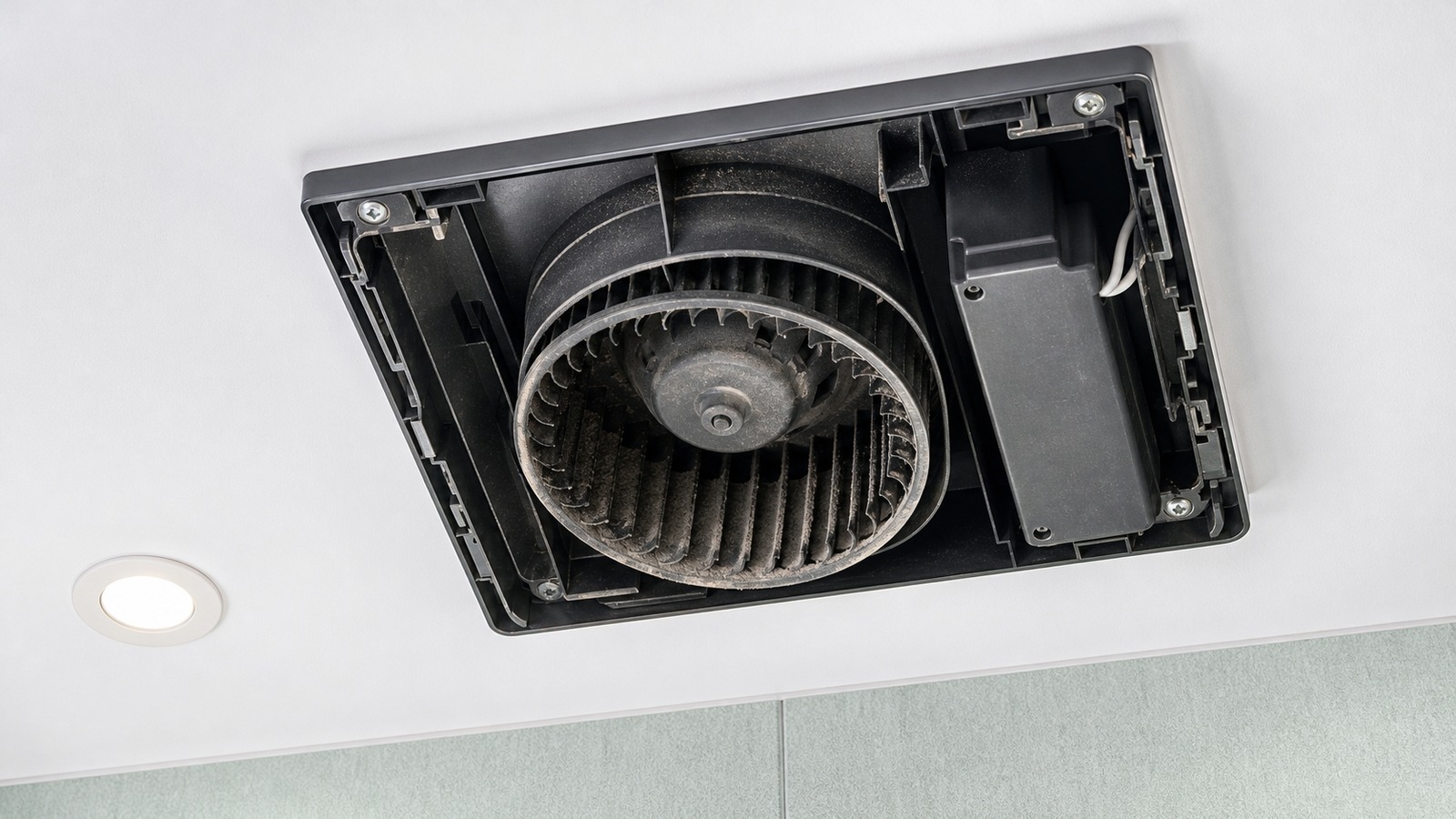

現地でルーバーを外して本体表示ラベルを確認すると、型番は「DVF-10J」。羽根とオリフィスには40年分のホコリが綿状に固まって付着し、ルーバーの樹脂もすっかり黄ばんでいました。運転させるとモーター部から低い唸りが響き、ティッシュを近づけても弱くしか吸い付きません。埋込寸法が175mm角、接続ダクトがφ100mmであることを確認し、同寸法の現行機種にそのまま入れ替えられると判断して作業を開始しました。

取り外し作業：ルーバーと本体を外す

最初に行うのは電源の遮断です。分電盤で該当ブレーカーを落とし、検電器で無通電を確認してから手をつけます。天井裏の配線を扱う作業になるため、ここは省略できません。

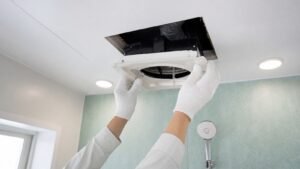

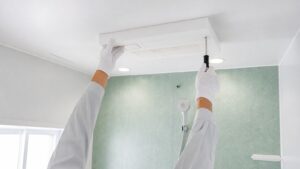

次に床と便器を養生シートで覆い、脚立を設置します。ルーバーは左右のバネで本体に留まっているので、手前に引きながら外すと取れます。40年使われたルーバーはバネの取り付け部が傷んでおり、外した瞬間に天井裏から溜まっていたホコリが落ちてきました。養生をしっかりしておくことが大切な工程です。ルーバーを外したら、本体を天井下地に固定しているビスをゆるめていきます。

配線処理：端子カバーを開けて電線を外す

本体を少し下げると、電源接続部の端子カバーが現れます。カバーを開け、電線を一本ずつ外していきます。無理に引っ張ると芯線が傷むため、ここは焦らず丁寧に進めます。作業前に配線の接続位置を写真に残しておくのも鉄則です。

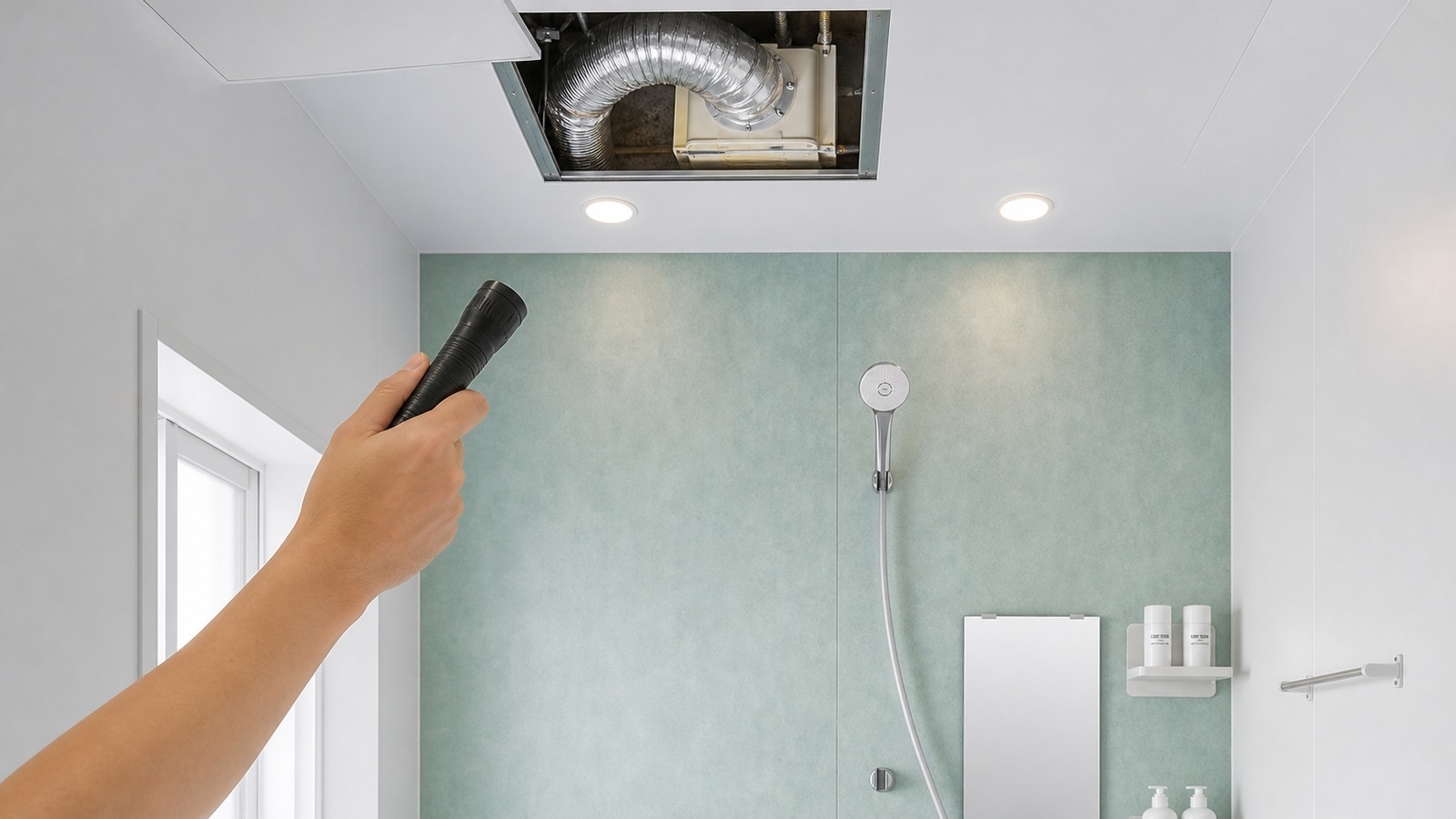

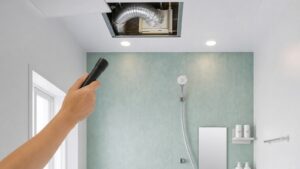

このタイミングで、電線の被覆の劣化状態もあわせて点検します。40年近く経過した現場では、被覆が硬化してひび割れていることも珍しくありません。配線を外したら本体をダクトから引き抜き、ダクト内部の状態も確認。今回はフレキダクトの内壁にホコリが厚く張り付いており、清掃を行いました。ここが詰まっていると新品に替えても風量が戻らないため、欠かせない工程です。

新型設置：後継機種DVF-T10Lを取り付ける

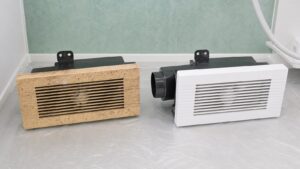

新しいDVF-T10Lを開梱し、旧機種と並べて寸法を照合します。埋込寸法は175mm角、接続ダクトはφ100mmと旧機種とまったく同じなので、既存の開口部にすんなり収まりました。天井の切り直しは不要です。

DVF-T10Lは施工性への配慮が行き届いた機種で、ダクト接続口が本体と同一幅になっているため位置決めがしやすく、本体の脱着も容易です。さらにダクト接続は全方向7°の調整が可能（塩ビ管接続時）なので、既存ダクトの向きに多少のズレがあっても無理な曲げをかけずに接続できます。電源はSL端子で結線し、記録写真と照合。最後にワンタッチルーバーを装着すれば設置完了です。

After：交換完了と試運転

ブレーカーを復帰させ、スイッチを入れて試運転を行います。運転音は明らかに静かになり、ティッシュを近づけるとしっかり吸い付きました。DVF-T10Lは上下を開放した両吸込ファン「ツインエアロファン」を搭載しており、旧機種より風量が上がっています。特に60Hz地域では69→90m³/hと約30%の向上になるため、体感の差は非常に大きくなります。

取り外した古い本体とダクトのホコリはすべて回収し、清掃して引き渡し。ここまでの作業時間は約1時間でした。

DVF-10Jとは？（特徴・仕様）

DVF-10Jは、東芝（現・日本キヤリア）の天井埋込形ダクト用換気扇シリーズに属するモデルです。ダクト用換気扇は天井裏にダクト配管して排気する方式で、本体は天井裏に隠れ、室内から見えるのはルーバーだけというすっきりした納まりが特徴。埋込175mm角のこのクラスは、トイレ・洗面所を中心に幅広く使われてきました。

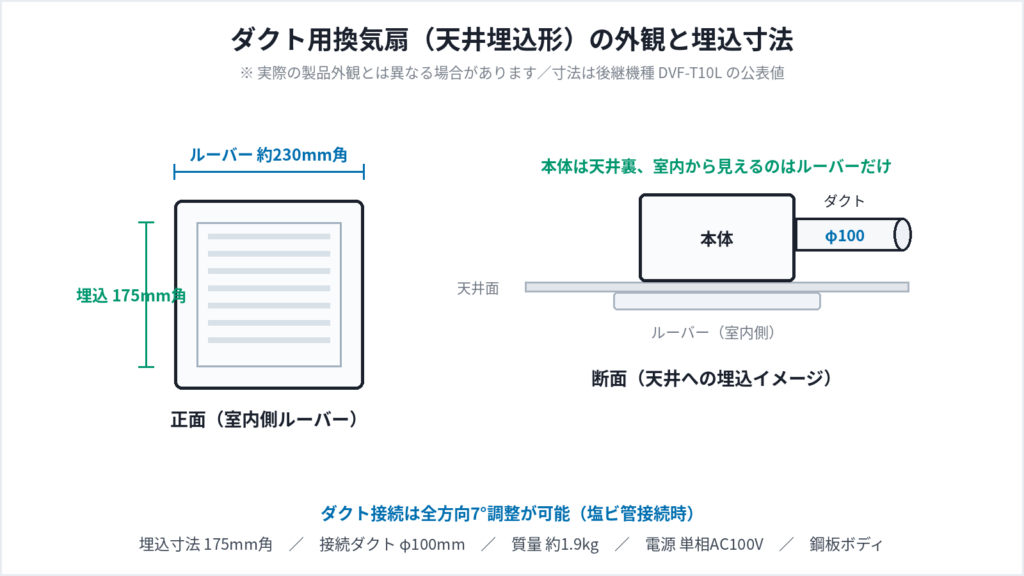

図：ダクト用換気扇（天井埋込形）の外観と埋込寸法（寸法は後継機種DVF-T10Lの公表値）

DVF-10Jの主な仕様は以下のとおりです。

項目	DVF-10Jの仕様
メーカー	東芝（現・日本キヤリア）
種類	ダクト用換気扇（天井埋込形）
用途	トイレ・洗面所・居間・事務所・店舗など
埋込寸法	175mm角
接続ダクト径	φ100mm
換気風量	84m³/h（50Hz）／69m³/h（60Hz）
電源	単相AC100V（屋内配線と直接結線）
カラー展開	DVF-10J（ホワイト）／DVF-10JA（ベージュ）
発売時期	1985年
現在の状況	生産終了・部品供給終了

後継機種DVF-T10Lの特徴として、次の5点が挙げられます。

• 両吸込ファン「ツインエアロファン」を搭載。ファンの上下を開放し、2つの気流で効率よく換気するため、従来タイプに比べて風量アップと運転音の低減を実現
• 低騒音形で騒音値26.5dB（50Hz・60Hz共通）
• 羽根の着脱が可能。ワンタッチルーバーとあわせてお手入れがしやすい
• 高気密風圧式シャッター付。運転していないときの外気の逆流を抑える
• ダクト接続が全方向7°調整可能（塩ビ管接続時）。既存ダクトとの位置合わせに余裕がある

また、DVF-T10Lは鋼板ボディでトイレ・洗面所に加えて浴室にも対応するサニタリー用の機種です。本体カバー（ルーバー）は帯電防止仕様でホコリが付きにくく、色調はムーンホワイトの落ち着いた白。どんな内装にも馴染みます。

【注意】浴室内でご使用の際は、必ず接地（アース）工事を行う必要があります。また、24時間換気システム用としてお使いになる場合、音の静かさを重視する寝室などでは強弱切替付きの製品をおすすめします。スイッチは別売で、市販のON-OFFスイッチまたはSVF-52S(WW)を使用します。

DVF-10Jの交換が必要なタイミング

換気扇は静かに壊れていく設備です。ある日突然止まるより先に、必ず前兆が出ます。DVF-10Jのように発売から数十年が経過した機種であれば、いつ止まってもおかしくない状態とお考えください。

異音・換気不足

最も分かりやすいサインが音の変化です。「ブーン」という低い唸り、「キーキー」という金属音、「カラカラ」という乾いた音が出てきたら、モーターの軸受け（ベアリング）が摩耗しているサインです。この段階まで来ると、掃除では改善しません。

換気能力のチェックは、ティッシュ1枚で簡単にできます。

1. 換気扇のスイッチを入れる
2. ルーバーの前にティッシュを1枚かざす
3. ぴたりと吸い付けば正常／すぐ落ちる・ふわつくだけなら換気能力が低下している

トイレのにおいがいつまでも残る、洗面所の鏡が曇ったまま乾かない、といった症状も換気不足の典型例です。特にトイレの換気扇は、においが気になり始めてから相談されるケースが多い設備です。

経年劣化

ダクト用換気扇は本体が天井裏にあるため、内部の汚れが目に入りにくい設備です。ルーバーを外すと、オリフィスやシロッコファンの羽根に綿状のホコリがびっしり付着していることが少なくありません。汚れが厚くなると回転バランスが崩れて振動や騒音の原因になり、モーターへの負荷も増していきます。

次のような症状が見られたら、経年劣化が進んでいる状態です。

• ルーバーを外すと羽根に黒っぽい汚れがこびりついている
• ルーバーの樹脂が黄ばんでいる、割れている、バネが効かず落ちてくる
• 運転中に天井から響くような振動音がする
• スイッチを入れてから回り始めるまでに時間がかかる
• 運転が途中で止まる・止まったり動いたりを繰り返す

すぐに使用を中止してご相談ください：焦げくさいにおいがする、ブレーカーが落ちる——これらはいずれも内部で異常が起きているサインです。運転を止め、ブレーカーを切ったうえで点検をご依頼ください。天井裏に設置されている機器なので、異常のまま使い続けるリスクは小さくありません。

加えて、DVF-10Jクラスの年数になると、換気扇本体だけでなく屋内配線の被覆も劣化しています。交換時に配線の状態を点検してもらえるという意味でも、専門業者への依頼には価値があります。

使用年数の目安

一般的に、住宅用換気扇の交換目安は設置から約10年とされています。DVF-10Jは1985年発売の機種ですので、現在お使いであれば交換目安を大きく超えていることになります。部品供給も終了しているため、故障してから修理という選択肢は事実上ありません。

使用年数	推奨アクション
〜7年	定期清掃で対応。異音があれば点検を依頼
8〜10年	交換を検討し始める時期。見積もりを取っておくと安心
10年以上	交換推奨。DVF-10Jは部品供給も終了しており、故障＝即交換になる

DVF-10Jの後継機種と互換性

公式後継機種の型番

DVF-10Jの現行後継機種は「DVF-T10L」です。東芝の10cmタイプ（埋込175mm角）ダクト用換気扇は、長期間にわたって明確な後継関係が保たれてきたシリーズで、次のように世代交代を重ねています。

後継の系譜：DVF-10J／DVF-10JA（1985年）→ DVF-10J2／DVF-10JA2（1990年）→ DVF-G10V（1995年）→ DVF-G10L3（2002年）→ DVF-G10L4（2008年）→ DVF-G10L8（2009年）→ DVF-T10L（2017年発売・現行品）

いずれの世代も埋込175mm角・接続ダクトφ100mmという基本条件が引き継がれているため、DVF-10Jからでも現行のDVF-T10Lにそのまま入れ替えられます。40年前の機種から一気に現行品へ、というのはやや大きな飛躍に感じられるかもしれませんが、設置条件が変わらないのがこのシリーズの強みです。

サイズ・性能の違い

DVF-10JとDVF-T10Lの主要スペックを比較すると、次のようになります。

図：DVF-10JとDVF-T10Lの換気風量比較

項目	DVF-10J（旧機種）	DVF-T10L（後継機種）
埋込寸法	175mm角	175mm角（同一）
接続ダクト径	φ100mm	φ100mm（同一）
換気風量（50/60Hz）	84／69 m³/h	90／90 m³/h
騒音値（50/60Hz）	—	26.5／26.5 dB
消費電力（50/60Hz）	—	10／11.5 W
ファン方式	シロッコファン	両吸込シロッコファン（ツインエアロファン）
本体材質	—	鋼板ボディ（羽根・カバーは樹脂）
質量	—	約1.9kg
ルーバー	本体に付属	セット（追加手配不要）
入手性	生産終了・部品供給終了	現行品（2017年6月発売）

最も大きな違いは換気風量です。DVF-10Jは50Hz地域で84m³/h、60Hz地域で69m³/hと周波数によって性能に差がありましたが、DVF-T10Lは両方とも90m³/hで統一されています。特に60Hz地域（西日本）では約30%の風量アップとなり、においの抜けや湿気の排出で明確な違いを実感していただけます。

この改善を支えているのが「ツインエアロファン」です。ファンの上下を開放した両吸込構造により、2つの気流でより効率的に空気を取り込めるため、風量を上げながら運転音も抑えられています。従来のシロッコファンとは吸い込み方そのものが違う設計です。

なお、上表の風量は0Pa（開放状態）での値です。実際の住宅ではダクトの長さや曲がりによって風量は落ちます。DVF-T10Lの場合、ダクト20m相当長で75／74m³/h、30m相当長で69／69m³/hが公表値です。ダクトが長い現場では、この点も踏まえて機種を選定します。

また、埋込寸法とダクト径が同じであることは交換工事において大きなメリットです。天井の開口部を広げる、ダクトを引き直す、といった追加工事が発生しないため、工事費を抑えられます。

他メーカーとの互換性

ダクト用換気扇は埋込175mm角・ダクト径φ100mmという組み合わせが業界で広く使われており、パナソニックや三菱電機など他メーカーにも近い寸法の製品があります。ただし、以下の理由から同メーカーの後継機種を選ぶことをおすすめします。

• ルーバーの外形寸法が数mm異なると、天井に旧機種の跡や日焼け跡が露出してしまう
• 本体の高さが違うと、天井裏の梁や配管に干渉する場合がある
• 電源接続部の位置が違うと、既存の配線の長さが足りなくなることがある
• ダクト接続口の向きや調整幅が違うと、既存ダクトに無理な曲げが生じて風量が落ちる
• 取付ビス穴の位置が違い、天井下地の補強や穴埋めが必要になることがある

結論として、確実かつ工事もシンプルに済ませたいなら、後継の系譜にあたるDVF-T10Lを選ぶのが最善です。どうしても他メーカーを検討したい場合は、必ず事前に現地確認をしたうえで判断してください。

DVF-10J交換の方法と工事の流れ

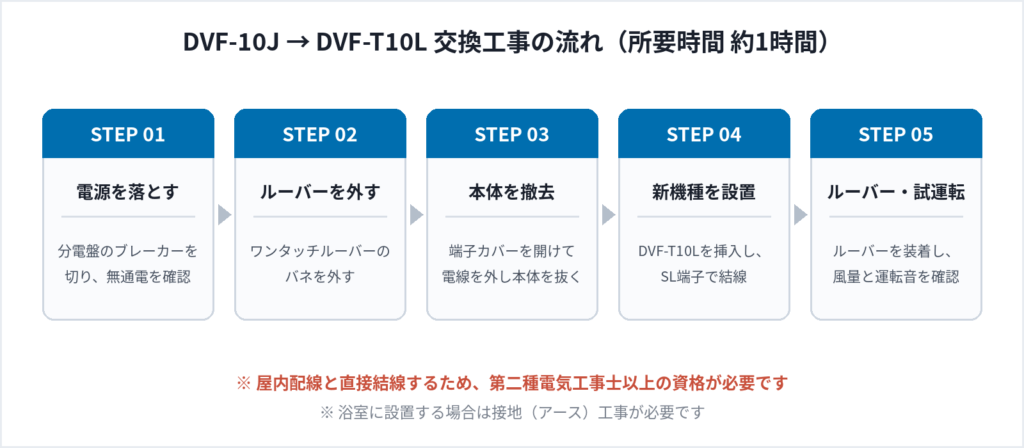

図：DVF-10JからDVF-T10Lへの交換工事の基本フロー

DIY手順

【重要】最初にはっきりお伝えしておきます。DVF-10Jのように屋内配線と直接結線されている天井埋込形換気扇の交換は、電気工事士法で定められた「電気工事」に該当します。資格を持たない方が作業することは法律違反であり、罰則の対象です。結線ミスによる発熱・ショート、天井裏での落下事故、火災保険の対象外となるリスクもあります。

参考までに、有資格者が行う場合の手順は次のとおりです。工事内容をイメージしていただくための情報としてご覧ください。

4. 分電盤で該当ブレーカーを落とし、検電器で無通電を確認する
5. 床を養生し、脚立を安全に設置する
6. ワンタッチルーバーのバネを外し、化粧グリルを取り外す
7. 本体固定ビスをゆるめ、本体を少し下げる
8. 端子カバーを開け、配線の接続位置を写真に記録してから電線を外す
9. 電線の被覆の劣化状態を点検する
10. 本体をダクトから引き抜き、ダクト内部と屋外側の排気口を確認・清掃する
11. 新機種（DVF-T10L）を開口部に挿入し、SL端子で結線する
12. ダクトを接続し（全方向7°調整可能）、本体を天井下地にビスで固定する
13. セット同梱のルーバーをバネで装着する
14. ブレーカーを復帰させ、試運転して風量と運転音を確認する

なお、浴室に設置する場合は接地（アース）工事も必要になります。脚立の上で天井を見上げながらの作業になるため、ホコリの落下と足場には十分な注意が求められます。

業者依頼の流れ

専門業者に依頼する場合は、次の流れで進みます。写真を送るだけで見積もりが出るケースが多く、現地調査なしで概算を把握できます。

STEP	内容	ポイント
1	問い合わせ	LINEやフォームから連絡。本体ラベルの型番と天井の設置状況の写真があるとスムーズ
2	見積もり	本体・工事・処分・出張費を含む総額で提示されるかを確認する
3	日程調整	在庫があれば数日〜1週間程度で施工可能なことが多い
4	交換工事	養生・撤去・設置・試運転まで約1時間
5	引き渡し	吸い込み確認とお手入れ方法・保証内容の説明を受ける。旧機種は業者が回収

注意点

DVF-10Jを交換するうえで、特に押さえておきたい注意点は次のとおりです。

• 型番は末尾まで正確に確認する。DVF-10J・DVF-10JA・DVF-10J2などカラーや世代で型番が分かれている
• 見積もりは「総額」で比較する。本体価格だけが安く、出張費・処分費が別途加算されるケースがある
• スイッチは別売。既存スイッチをそのまま使えるかを確認してもらう
• 浴室に設置する場合は接地（アース）工事が必要になる
• ダクトのつぶれや屋外側排気口の詰まりもあわせて点検してもらう。本体を替えても風量が戻らない原因になる
• 年数が経った現場では屋内配線の劣化も想定されるため、配線の点検も依頼しておくと安心
• 保証期間と保証範囲（本体のみか、工事も含むか）を契約前に確認する

DVF-10J交換・後継機種に関するよくある質問

Q. DVF-10Jはまだ購入できますか？

A. DVF-10Jは1985年発売の機種で、生産・部品供給ともに終了しています。現行品であるDVF-T10Lを選ぶのが現実的です。

Q. DVF-T10Lへの交換で、天井の工事は必要ですか？

A. 基本的に不要です。埋込寸法175mm角、接続ダクト径φ100mmともにDVF-10Jと同じため、既存の開口部とダクトをそのまま利用できます。ただし、天井下地が傷んでいる場合は補修が必要になることがあります。

Q. ルーバーは別途買う必要がありますか？

A. 不要です。DVF-T10Lは本体とルーバーがセットになったタイプなので、届いたらそのまま交換できます。別売になるのはスイッチくらいです。

Q. 自分で交換してもいいですか？

A. できません。DVF-10Jは屋内配線と直接結線されているため、交換作業は電気工事士法上の「電気工事」に該当します。無資格での作業は法律違反であり、罰則の対象です。

Q. 交換すると風量は変わりますか？

A. 上がります。DVF-10Jは50Hzで84m³/h、60Hzで69m³/hでしたが、DVF-T10Lはどちらも90m³/hです。特に60Hz地域（西日本）では約30%の風量アップとなり、体感の違いは大きくなります。

Q. 浴室に付いていますが、同じ機種で大丈夫ですか？

A. DVF-T10Lはサニタリー用で浴室にも対応しています。ただし浴室内で使用する場合は、必ず接地（アース）工事を行う必要がありますのでご注意ください。

Q. 音が気になるだけなら掃除で直りませんか？

A. ホコリの付着による音であれば清掃で改善することもあります。ただし、モーターの軸受けが摩耗して発生する低い唸り音や金属音は掃除では改善しません。DVF-10Jをお使いであれば、交換をおすすめします。

Q. 古い換気扇の処分はどうなりますか？

A. 換気生活では、取り外した旧機種の処分費用も料金に含めてご案内しています。お客様ご自身で処分する必要はありません。

まとめ｜DVF-10Jの交換と後継機種選び

DVF-10Jは1985年発売の機種で、すでに生産・部品供給を終了しています。異音や換気不足が出ている場合は、後継の系譜にあたる現行機種DVF-T10Lへの交換が最も確実な解決策です。埋込寸法175mm角、接続ダクト径φ100mmと旧機種とまったく同じ設置条件で設計されているため、天井を加工することなく入れ替えられ、工事費を抑えられる点が大きなメリットになります。

性能面での差もはっきりしています。換気風量は50Hz地域で84→90m³/h、60Hz地域では69→90m³/hと約30%も向上。上下を開放した両吸込ファン「ツインエアロファン」の採用により、風量を上げながら運転音を抑える設計になっています。騒音値26.5dB、消費電力10W（50Hz）と、静かさと省エネ性も現行機種ならではの水準です。しかも本体とルーバーがセットになったタイプなので、部材の追加手配で手間取ることもありません。

換気扇は、壊れてから交換するよりも、劣化のサインが出た段階で交換したほうが結果的に負担が少なく済みます。換気能力が落ちた状態を放置すると、トイレのにおいのこもり、洗面所の湿気による建材の傷みといった二次的なトラブルにつながるためです。DVF-10Jをお使いということは設置から数十年が経過している可能性が高く、本体だけでなく屋内配線の劣化も想定されます。症状の有無にかかわらず、一度点検を受けておくと安心でしょう。

なお、交換には電気工事士の資格が必要です。DIYでの対応はできませんので、必ず有資格の専門業者へご依頼ください。「うちの型番はどれに替えられる？」「総額でいくらかかる？」といった段階でも構いませんので、本体ラベルの写真を添えてお気軽にご相談ください。
