VD-10Z10の交換と後継機種まとめ｜費用・工事手順も写真付きで解説

三菱電機の「VD-10Z10」は、浴室・トイレ・洗面所などで使われてきた天井埋込形のダクト用換気扇です。すでに生産を終了しており、交換する場合は後継の系譜にあたる現行機種「VD-10Z14」を選ぶのが基本となります。

VD-10Z14は天井埋込寸法180mm角、接続パイプ径φ100mm、外形寸法も高さ194×幅324.5×奥行250mmとVD-10Z10とまったく同じ。既存の開口部・ダクト・配線をそのまま使って入れ替えられます。工事時間はおおむね30〜60分、費用は本体・工事・処分・出張費込みで総額20,000〜35,000円程度が目安です。

正直にお伝えすると、風量や消費電力といったカタログ数値はほぼ据え置きです。この交換で本当に変わるのは「汚れにくさ」と「劣化した性能がリセットされること」の2点。VD-10Z14では羽根部に加えてグリル部にも汚れ対策が施され、日常のお手入れがラクになりました。なお速結端子で屋内配線と結線するため、交換には第二種電気工事士以上の資格が必要です。この記事では、実際の交換工事の流れを写真付きで追いながら、後継機種の選び方・費用・注意点までまとめて解説します。

VD-10Z10交換の結論まとめ

時間がない方のために、VD-10Z10の交換で押さえるべきポイントを先にまとめます。

項目	結論
後継機種	VD-10Z14（三菱電機 ダクト用換気扇・天井埋込形／サニタリー用・低騒音形）。VD-10Z13の後継として2024年6月に発売された現行品
交換費用の目安	総額20,000〜35,000円程度（本体＋工事＋既存機処分＋出張費）／詳しい見積もり価格はLINEからお問い合わせください
工事時間	約30〜60分（同寸法・同位置への入れ替えの場合）
DIY可否	不可（速結端子で屋内配線と結線するため、第二種電気工事士以上の資格が必要）
おすすめの交換方法	本体・工事・処分・出張費が一体になった専門業者への依頼。ダクトやアース工事の要否まで確認してもらえる

【ポイント】VD-10Z10とVD-10Z14は、埋込寸法・外形寸法・接続パイプ径・羽根径・質量・消費電力がすべて同一です。「まったく同じサイズの新品に入れ替える」というイメージで、天井の加工やダクトの引き直しは発生しません。工事がシンプルなぶん、費用も抑えられます。

なお、三菱電機のVD-10Zシリーズには型番の似た機種が複数あります。ボディがプラスチック製の「VD-10ZC14」、グリル別売タイプの「VD-10ZC14-IN」、24時間換気機能付の「VD-10ZLC14-S」、2部屋換気用の「VD-10ZFC14」など。VD-10Z10は金属ボディの1部屋用ですので、同じ条件のVD-10Z14が第一候補になります。

実際のVD-10Z10交換の様子

ここからは、実際にVD-10Z10を後継機種のVD-10Z14へ交換したときの流れを、作業の順にご紹介します。「浴室の天井の工事って大がかりなの？」「その日のうちにお風呂は使える？」という不安を、現場の実際の様子から解消していきましょう。

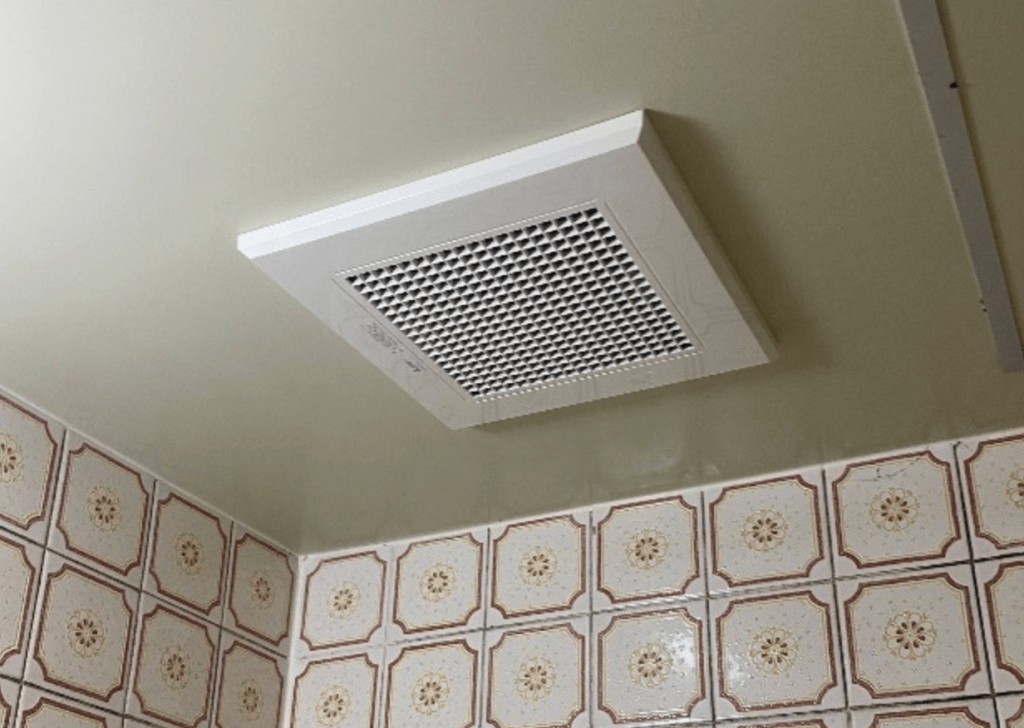

Before：交換前のVD-10Z10

お客様からのご相談は「浴室の換気扇から『フォーッ』という風切り音が響くようになった。お湯を抜いて一晩回しても、朝になっても壁が乾かない」というものでした。設置から十数年が経過しており、一度も交換していないとのことでした。

現地でグリルを外して本体表示ラベルを確認すると、型番は「VD-10Z10」。十字格子のグリルは白さがくすみ、裏側には浴室特有の湯垢混じりのホコリが層になって付着していました。羽根にも汚れが固着しており、回転バランスが崩れているのが振動から伝わってきます。埋込寸法が180mm角、接続パイプがφ100mmであることを確認し、同寸法の現行機種にそのまま入れ替えられると判断して作業を開始しました。

取り外し作業：グリルと本体を外す

最初に行うのは電源の遮断です。分電盤で該当ブレーカーを落とし、検電器で無通電を確認してから手をつけます。天井裏の配線を扱う作業になるうえ、浴室は水気が多い環境ですので、ここは省略できません。

次に浴槽と床を養生シートで覆い、脚立を設置します。グリルは左右のバネで本体に留まっているので、手前に引きながら外すと取れます。外した瞬間に天井裏から溜まっていたホコリが落ちてくるため、養生をしっかりしておくことが大切な工程です。グリルを外したら、本体を天井下地に固定しているネジをゆるめていきます。

配線処理：速結端子から電線を外す

VD-10Z10は速結端子接続の機種で、天井裏から出ている屋内配線が本体上面の端子に直接差し込まれています。専用の解除穴を押しながらケーブルを抜くのがコツで、力任せに引っ張ると芯線が傷むため慎重に処理します。作業前に配線の接続位置を写真に残しておくのも鉄則です。

配線を外したら本体をスライドさせてダクトから引き抜き、ダクト内部の状態を確認します。浴室の換気扇はダクト内にも湿気を含んだ汚れが溜まりやすく、今回もフレキダクトの内壁にホコリが張り付いていました。ここが詰まっていると新品に替えても風量が戻らないため、清掃は欠かせません。屋外側の排気口に虫の巣や落ち葉がないかもあわせて点検しました。

新型設置：後継機種VD-10Z14を取り付ける

新しいVD-10Z14を開梱し、旧機種と並べて寸法を照合します。埋込寸法180mm角、接続パイプφ100mm、外形寸法194×324.5×250mmとすべて同一で、既存の開口部にそのまま収まりました。天井の切り直しは不要です。

VD-10Z14は本体スライド脱着式なので、開口部に差し込んでスライドさせるだけで所定の位置に収まります。ダクト接続口は段付構造でテーピングがしやすく、塩ビ管接続時には全方向7°の微調整も可能。既存ダクトの向きに多少のズレがあっても、無理な曲げをかけずに接続できます。電源は速結端子（上面部）で結線し、記録写真と照合。今回は浴室設置のため、アース工事も忘れずに行いました。

After：交換完了と試運転

グリルを装着し、ブレーカーを復帰させて試運転を行います。運転を始めた瞬間、あの「フォーッ」という風切り音が消え、お客様も「これが本来の音だったんですね」と驚かれていました。ティッシュを近づけるとしっかり吸い付き、換気能力が回復していることも確認していただけました。

あわせて、VD-10Z14ではグリル部にも汚れ対策が施されていることをご説明。これまでのように何度もグリルを外して洗う頻度は減らせるはずです、とお伝えしました。養生を撤去し、取り外した旧機種を回収して作業終了。今回の現場は開梱から清掃まで含めて約45分でした。お風呂はその日の夜から通常どおりお使いいただけます。

VD-10Z10とは？（特徴・仕様）

VD-10Z10は、三菱電機のダクト用換気扇「VD-10Zシリーズ」に属する天井埋込形のモデルです。ダクト用換気扇は天井裏にダクト配管して排気する方式で、本体は天井裏に隠れ、室内から見えるのはグリルだけというすっきりした納まりが特徴。サニタリー用として、浴室・トイレ・洗面所を中心に居間や事務所・店舗でも使われています。

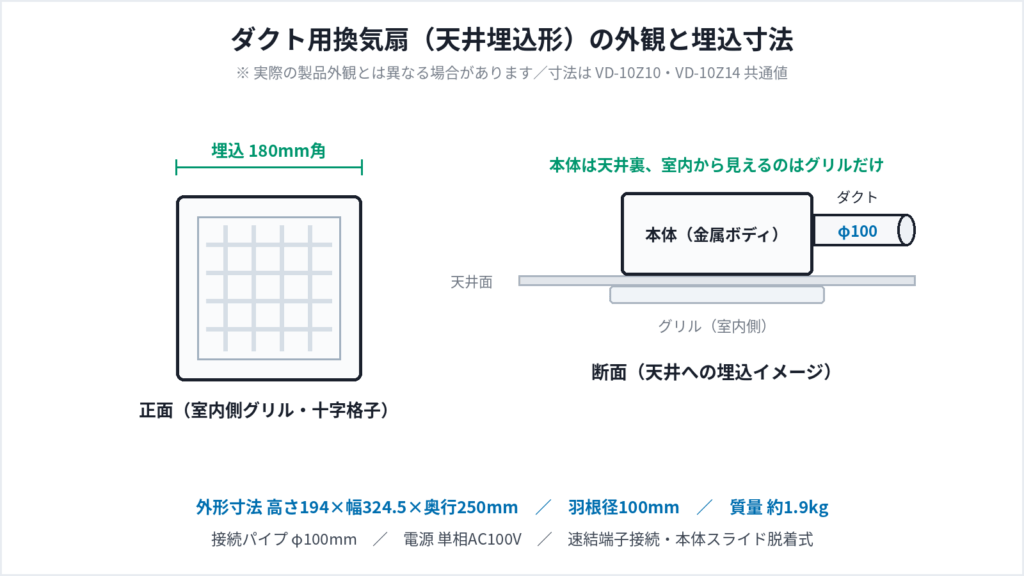

図：ダクト用換気扇（天井埋込形）の外観と埋込寸法（寸法はVD-10Z10・VD-10Z14共通）

VD-10Z10の主な仕様は以下のとおりです。

項目	VD-10Z10の仕様
メーカー	三菱電機
種類	ダクト用換気扇（天井埋込形）・低騒音形
用途	サニタリー用：浴室・トイレ・洗面所（居間・事務所・店舗）
埋込寸法	180mm角
接続パイプ径	φ100mm
外形寸法	高さ194×幅324.5×奥行250mm
羽根径／質量	100mm／約1.9kg
換気風量	90m³/h（50Hz）／95m³/h（60Hz）
騒音値	24.5dB（50Hz）／25.5dB（60Hz）
消費電力	7.2W（50Hz）／9.3W（60Hz）
材質	ボディ：金属／ファン：プラスチック（シロッコファン）／グリル：プラスチック（十字格子）
電源	単相AC100V（速結端子接続）
現在の状況	生産完了品

VD-10Z10の特徴として、次の5点が挙げられます。

• 羽根部に「ハイブリッドナノコーティング・プラス」を採用。しつこい汚れがつきにくく、約10年間いやな汚れから羽根をガードする
• 高効率羽根「デルタシロッコファンβ」を採用。ブレードの傾斜化など細部まで効率を追求した構造
• 省電力設計の高効率モーターにより、消費電力7.2W（50Hz）と低消費電力
• 高密閉風圧式シャッター搭載。運転していないときの外気の逆流を抑える
• 本体スライド脱着式・速結端子接続で、施工性に配慮した設計

【注意】浴室など湿気の多い場所で使用する場合は、必ずアース工事を行う必要があります。また、浴室など湿気の多い場所では水滴が滴下する場合がありますが、これは換気扇の異常ではありません。水滴が落ちても不快にならない位置への据付けが必要です。

VD-10Z10の交換が必要なタイミング

換気扇は静かに壊れていく設備です。ある日突然止まるより先に、必ず前兆が出ます。VD-10Z10はすでに生産を終了している機種ですので、お使いのものは交換目安の10年に近づいている、あるいはすでに超えている可能性が高いとお考えください。

異音・換気不足

最も分かりやすいサインが音の変化です。「ブーン」という低い唸り、「キーキー」という金属音、「フォーッ」という風切り音が出てきたら、モーターの軸受け（ベアリング）の摩耗や、汚れによる回転バランスの崩れが起きているサインです。この段階まで来ると、掃除では改善しないことがほとんどです。

換気能力のチェックは、ティッシュ1枚で簡単にできます。

1. 換気扇のスイッチを入れる
2. グリルの前にティッシュを1枚かざす
3. ぴたりと吸い付けば正常／すぐ落ちる・ふわつくだけなら換気能力が低下している

浴室に設置されている場合は、「お湯を抜いて一晩換気しても壁や床が乾かない」「鏡の曇りが取れにくくなった」「ドアパッキンにカビが出やすくなった」といった症状が換気不足のサインです。カビは湿気が抜けきらない環境で増えるため、掃除の手間が増えたと感じたら換気扇を疑ってみてください。

参考：三菱電機の取扱説明書には「据付場所によってはダクト配管が長くなったり、曲がり部分が多くなる場合があります。この場合、換気扇への負担が大きくなり、羽根の回転数が上昇して風切り音が大きくなります」という注意書きがあります。音が気になる場合、本体だけでなくダクトの状態も確認する価値があります。

経年劣化

ダクト用換気扇は本体が天井裏にあるため、内部の汚れが目に入りにくい設備です。VD-10Z10は羽根部にハイブリッドナノコーティング・プラスを採用しており、羽根の汚れは抑えられる設計ですが、グリル部にはコーティングがありません。浴室に設置されている場合、湯気に含まれた湯垢や皮脂がグリルに付着し、乾いて固着していきます。

次のような症状が見られたら、経年劣化が進んでいる状態です。

• グリルを外すと羽根に黒っぽい汚れがこびりついている
• グリルの樹脂が黄ばんでいる、割れている、バネが効かず落ちてくる
• 運転中に天井から響くような振動音がする
• スイッチを入れてから回り始めるまでに時間がかかる
• 運転が途中で止まる・止まったり動いたりを繰り返す

すぐに使用を中止してご相談ください：焦げくさいにおいがする、ブレーカーが落ちる——これらはいずれも内部で異常が起きているサインです。運転を止め、ブレーカーを切ったうえで点検をご依頼ください。天井裏に設置されている機器なので、異常のまま使い続けるリスクは小さくありません。

使用年数の目安

一般的に、住宅用換気扇の交換目安は設置から約10年とされています。加えて三菱電機は、取扱説明書のなかで換気扇の補修用性能部品を製造打切り後6年間保有すると案内しています。VD-10Z10はすでに生産を終了しているため、故障してから部品修理で対応するのは現実的ではなく、本体ごとの交換が基本になります。

使用年数	推奨アクション
〜7年	定期清掃で対応。異音があれば点検を依頼
8〜10年	交換を検討し始める時期。見積もりを取っておくと安心
10年以上	交換推奨。VD-10Z10は生産終了しており、部品供給の期限も見えている

VD-10Z10の後継機種と互換性

公式後継機種の型番

VD-10Z10の現行後継機種は「VD-10Z14」です。三菱電機のVD-10Zシリーズは長期間にわたって明確な後継関係が保たれており、VD-10Z10から数えると次のように世代交代を重ねています。

後継の系譜：VD-10Z10 → VD-10Z12 → VD-10Z13 → VD-10Z14（2024年6月発売・現行品）。いずれも埋込180mm角・接続パイプφ100mm・外形寸法194×324.5×250mmという基本条件が引き継がれています。

なお、型番選定でつまずきやすいのが「派生機種の多さ」です。ボディがプラスチック製の「VD-10ZC14」、グリル別売タイプの「VD-10ZC14-IN」、インテリア格子タイプの「VD-10ZC14-C」、24時間換気機能付の「VD-10ZLC14-S」、2部屋換気用の「VD-10ZFC14」など、用途に応じてラインアップが分かれています。VD-10Z10は金属ボディ・十字格子グリル・1部屋用ですので、同条件のVD-10Z14が第一候補です。判断に迷う場合は、本体ラベルの写真をお送りいただければこちらで確認いたします。

サイズ・性能の違い

VD-10Z10とVD-10Z14の主要スペックを比較すると、次のようになります。

項目	VD-10Z10（旧機種）	VD-10Z14（後継機種）
埋込寸法	180mm角	180mm角（同一）
接続パイプ径	φ100mm	φ100mm（同一）
外形寸法	194×324.5×250mm	194×324.5×250mm（同一）
羽根径	100mm	100mm（同一）
消費電力（50/60Hz）	7.2／9.3 W	7.2／9.3 W（同一）
羽根部の汚れ対策	ハイブリッドナノコーティング・プラス	ハイブリッドナノコーティング・プラス
グリル部の汚れ対策	なし	デュアルバリアマテリアル採用
羽根	デルタシロッコファンβ	デルタシロッコファンβ
入手性	生産完了品	現行品（2024年6月発売）

表のとおり、寸法も消費電力も同一です。カタログ数値だけを見比べると「交換する意味があるのか」と感じられるかもしれませんが、変わっているポイントははっきりしています。

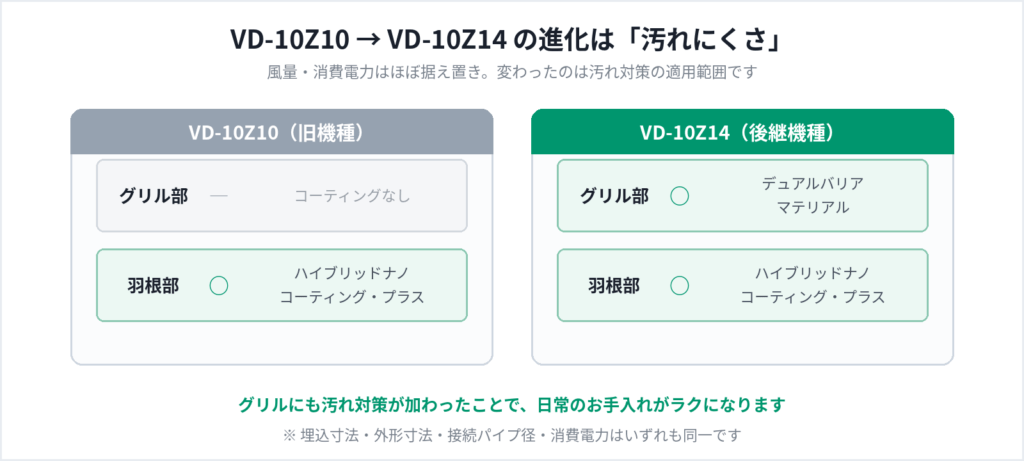

図：VD-10Z10とVD-10Z14の汚れ対策の違い

VD-10Z10は羽根部のみに「ハイブリッドナノコーティング・プラス」が施されていましたが、VD-10Z14ではそれに加えてグリル部に「デュアルバリアマテリアル」が採用されました。グリルは室内から見える部分で、浴室では湯垢や皮脂、トイレではホコリが最も付きやすい場所です。ここに汚れ対策が加わったことで、グリルの表面汚れが抑えられ、清掃頻度の低減が期待できます。

そしてもう一つ、これは仕様書には載らない差ですが、最も大きいのが「劣化した性能がリセットされる」ことです。カタログ値90／95m³/hは新品時の数値であり、十数年使われたVD-10Z10の実際の風量は汚れの堆積と軸受けの摩耗によってこれを大きく下回っています。交換して体感していただけるのは、スペック差ではなく「落ちきった実力値から新品の性能に戻る」差です。

また、埋込寸法とパイプ径が同じであることは交換工事において大きなメリットです。天井の開口部を広げる、ダクトを引き直す、といった追加工事が発生しないため、工事費を抑えられます。

他メーカーとの互換性

ダクト用換気扇は接続パイプ径φ100mmという規格が業界で広く使われており、パナソニックや東芝（日本キヤリア）にも近い寸法の製品があります。ただし、以下の理由から同メーカーの後継機種を選ぶことをおすすめします。

• 埋込寸法が異なる（三菱180mm角に対し、パナソニックは177mm角、東芝は175mm角など）ため、天井に旧機種の跡が露出したり開口の加工が必要になったりする
• 本体の外形寸法が違うと、天井裏の梁や配管に干渉する場合がある
• 電源接続部の位置や方式が違うと、既存の配線の長さが足りなくなることがある
• ダクト接続口の向きや調整幅が違うと、既存ダクトに無理な曲げが生じて風量が落ちる
• 取付ビス穴の位置が違い、天井下地の補強や穴埋めが必要になることがある

特に1点目は要注意です。埋込寸法がわずか数mm違うだけでも、既存開口との隙間や重なりが生じます。確実かつ工事もシンプルに済ませたいなら、同じ180mm角のVD-10Z14を選ぶのが最善です。

VD-10Z10交換の方法と工事の流れ

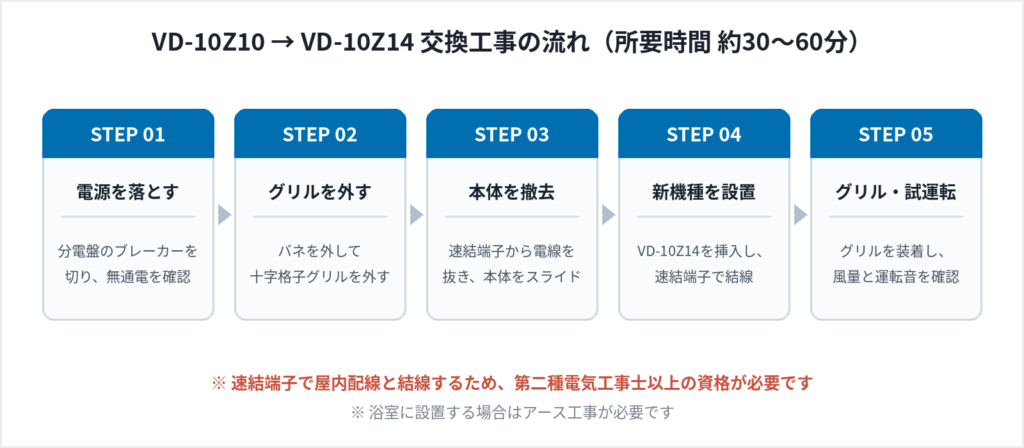

図：VD-10Z10からVD-10Z14への交換工事の基本フロー

DIY手順

【重要】VD-10Z10は速結端子で屋内配線と直接結線されているタイプです。この作業は電気工事士法で定められた「電気工事」に該当し、資格を持たない方が作業することは法律違反であり罰則の対象です。加えて、浴室に設置されている場合はアース工事も必要になります。結線ミスによる発熱・ショート、感電、火災保険の対象外となるリスクもあります。

参考までに、有資格者が行う場合の手順は次のとおりです。工事内容をイメージしていただくための情報としてご覧ください。

4. 分電盤で該当ブレーカーを落とし、検電器で無通電を確認する
5. 浴槽・床を養生し、脚立を安全に設置する
6. グリルのバネを外し、十字格子グリルを取り外す
7. 本体固定ネジをゆるめる
8. 配線の接続位置を写真に記録してから、速結端子の解除穴を押しながら電線を抜く
9. 本体をスライドさせてダクトから引き抜く（約1.9kg）
10. ダクト内部・屋外側排気口の詰まりを確認・清掃する
11. 新機種（VD-10Z14）を開口部に挿入し、スライドさせて位置決めする
12. ダクトを接続し（塩ビ管接続時は全方向7°調整可能）、本体を天井下地に固定する
13. 速結端子（上面部）に電線を差し込み、記録写真と照合する
14. 浴室設置の場合はアース工事を行う
15. グリルをバネで装着し、ブレーカーを復帰させて試運転する

業者依頼の流れ

専門業者に依頼する場合は、次の流れで進みます。写真を送るだけで見積もりが出るケースが多く、現地調査なしで概算を把握できます。

STEP	内容	ポイント
1	問い合わせ	LINEやフォームから連絡。本体ラベルの型番と天井の設置状況の写真があるとスムーズ
2	見積もり	本体・工事・処分・出張費を含む総額で提示されるかを確認する
3	日程調整	在庫があれば数日〜1週間程度で施工可能なことが多い
4	交換工事	養生・撤去・設置・試運転まで約30〜60分。当日の夜から入浴可能
5	引き渡し	吸い込み確認とお手入れ方法・保証内容の説明を受ける。旧機種は業者が回収

注意点

VD-10Z10を交換するうえで、特に押さえておきたい注意点は次のとおりです。

• 型番は末尾まで正確に確認する。VD-10Z／VD-10ZC／VD-10ZLC／VD-10ZFCで機種がまったく変わる
• 浴室に設置する場合はアース工事が必要になる
• 見積もりは「総額」で比較する。本体価格だけが安く、出張費・処分費が別途加算されるケースがある
• スイッチは別売。既存のコントロールスイッチをそのまま使えるかを確認してもらう
• ダクトのつぶれや屋外側排気口の詰まりもあわせて点検してもらう。本体を替えても風量が戻らない原因になる
• 傾斜天井には取り付けられない。油煙の発生する厨房、温泉、殺菌用塩素を使用する公衆浴場等も設置不可
• 保証期間と保証範囲（本体のみか、工事も含むか）を契約前に確認する

VD-10Z10交換・後継機種に関するよくある質問

Q. VD-10Z10はまだ購入できますか？

A. VD-10Z10はすでに生産完了品となっており、流通在庫が残っている場合を除いて入手は難しくなっています。今後の部品供給を考えると、現行品である後継機種のVD-10Z14を選ぶほうが安心です。

Q. VD-10Z14への交換で、天井の工事は必要ですか？

A. 基本的に不要です。埋込寸法180mm角、接続パイプ径φ100mm、外形寸法194×324.5×250mmともにVD-10Z10と同じため、既存の開口部とダクトをそのまま利用できます。ただし、天井下地が傷んでいる場合は補修が必要になることがあります。

Q. 自分で交換してもいいですか？

A. できません。VD-10Z10は速結端子で屋内配線と結線されているため、交換作業は電気工事士法上の「電気工事」に該当します。無資格での作業は法律違反であり、罰則の対象です。

Q. カタログの数値がほとんど同じですが、交換する意味はありますか？

A. あります。カタログ値は新品同士の比較であり、十数年使われたVD-10Z10の実際の風量は、汚れの堆積と軸受けの摩耗によって公表値を大きく下回っています。交換後に実感していただけるのは「落ちきった実力値から新品の性能に戻る」差です。加えてVD-10Z14ではグリル部にも汚れ対策が加わり、お手入れの手間が減ります。

Q. 工事当日、お風呂は使えますか？

A. 作業時間は約30〜60分です。工事が終われば通常どおりお使いいただけますので、その日の夜から入浴していただけます。

Q. 換気扇から水滴が落ちてくることがあります。故障ですか？

A. 浴室など湿気の多い場所では、水滴が滴下する場合がありますが、これは換気扇の異常ではありません。ただし、気になる位置に設置されている場合は、交換のタイミングで据付位置の見直しをご相談いただけます。

Q. 音が気になるだけなら掃除で直りませんか？

A. ホコリの付着による音であれば清掃で改善することもあります。ただし、モーターの軸受けが摩耗して発生する低い唸り音や金属音は掃除では改善しません。また、ダクトの配管が長かったり曲がりが多かったりすると風切り音が大きくなることもあるため、点検時にダクトの状態もあわせて確認します。

Q. 古い換気扇の処分はどうなりますか？

A. 換気生活では、取り外した旧機種の処分費用も料金に含めてご案内しています。お客様ご自身で処分する必要はありません。

まとめ｜VD-10Z10の交換と後継機種選び

VD-10Z10はすでに生産を終了しているため、異音や換気不足が出ている場合は、後継の系譜にあたる現行機種VD-10Z14への交換が最も確実な解決策です。埋込寸法180mm角、接続パイプ径φ100mm、外形寸法194×324.5×250mmと旧機種とまったく同じ条件で設計されているため、天井を加工することなく入れ替えられ、工事費を抑えられる点が大きなメリットになります。

カタログ上の風量や消費電力はほぼ据え置きですが、進化しているポイントははっきりしています。VD-10Z14では羽根部のハイブリッドナノコーティング・プラスに加え、グリル部にデュアルバリアマテリアルが採用されました。室内から見えるグリルの表面汚れが抑えられるため、清掃頻度の低減が期待できます。地味に見えて、日々の暮らしでは効いてくる改良です。

そして何より大きいのが、劣化した性能がリセットされることです。十数年使われた換気扇は、汚れと摩耗によって本来の風量を大きく下回っています。交換して感じていただけるのは「90→90m³/h」という数字上の差ではなく、「落ちきった実力値から新品の性能に戻る」という体感の差です。

換気扇は、壊れてから交換するよりも、劣化のサインが出た段階で交換したほうが結果的に負担が少なく済みます。特に浴室に設置されている場合、換気能力が落ちた状態を放置するとカビの発生や湿気による建材の傷みといった二次的なトラブルにつながります。設置から10年を超えているなら、症状の有無にかかわらず一度点検を受けておくと安心でしょう。

なお、交換には電気工事士の資格が必要で、浴室設置の場合はアース工事も伴います。DIYでの対応はできませんので、必ず有資格の専門業者へご依頼ください。「うちの型番はどれに替えられる？」「総額でいくらかかる？」といった段階でも構いませんので、本体ラベルの写真を添えてお気軽にご相談ください。
