V-241BZの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

三菱電機のバス乾燥・暖房・換気システム「V-241BZ」をお使いで、そろそろ交換を…とお考えの方へ。結論からお伝えすると、V-241BZの公式後継機種は「V-241BZ5（バスカラット24）」です。接続パイプφ100mm・野縁埋込寸法410×285mmという基本サイズが同じなので、多くの現場では天井の開口をやり直すことなく、そのまま入れ替えられます。

工事時間の目安は約2〜3時間。ただし単相200V電源に接続する浴室暖房乾燥機の交換は電気工事士の資格が必要な作業で、DIYでの取り替えは法律上できません。この記事では、V-241BZの仕様と交換タイミング、後継機種V-241BZ5との違い、そして実際の交換工事の様子までを写真付きでまとめました。

V-241BZ交換の結論まとめ

まずは、V-241BZの交換で最初に知りたいポイントを一覧にまとめます。

項目	内容
旧機種	V-241BZ（三菱電機／バス乾燥・暖房・換気システム・単相200V・1部屋用）
公式後継機種	V-241BZ5（バスカラット24／2022年6月1日発売）
交換費用の目安	商品代・工事費・処分費・出張費すべて込みでご案内しています。配線状況や浴室の構造で変わるため、詳しい見積もり価格はLINEからお問い合わせください（見積もり無料）。
工事時間	約2〜3時間（200V配線の確認・スイッチ交換を伴う場合は3〜4時間）
DIY可否	不可。単相200V電源に接続する浴室暖房乾燥機の交換は電気工事士の資格が必要です
おすすめの交換方法	電気工事士が在籍する専門業者へ依頼。天井裏作業・高所作業・200V配線を伴うため安全面でも確実です

V-241BZは浴室の暖房・乾燥・換気・涼風（風乾燥）をこなす「1台5役」タイプで、標準1.5坪の浴室に対応するハイパワー仕様が持ち味のモデルです。同等以上の使い勝手を確保するためにも、交換の際は同シリーズの後継機種V-241BZ5を選ぶのが基本になります。

実際のV-241BZ交換の様子

ここからは、実際にV-241BZからV-241BZ5へ交換した現場の様子をご紹介します。築13年の戸建て住宅、浴室天井に設置されていた1台の交換事例です。

Before｜「暖まるまでの時間が長くなった」というご相談から

お客様からのご相談は「冬場、暖房を入れても足元が全然暖まらない」「乾燥運転の音が以前より大きい気がする」というものでした。現地に伺うと、浴室天井に設置されていたのは三菱電機のV-241BZ。フラットパネルの表面は白さを保っていましたが、吹き出しグリルの隙間には長年の湯垢とホコリが層になって溜まっていました。

試運転してみると、確かに暖房の立ち上がりに時間がかかります。グリルを外して内部を確認したところ、PTCヒーター周辺のフィルターに湯気由来の汚れが厚く固着していました。この状態だと温風の吹き出し効率が落ち、暖房・乾燥ともに本来の性能を発揮できません。設置から13年、まさに交換の適齢期でした。

取り外し作業｜ブレーカーを落とすところから

作業はまず、該当回路（単相200V）のブレーカーを落とすところから始まります。検電器で通電していないことを確認してから、ようやく本体に手をかけます。ここを省略する業者は絶対に信用しないでください。

V-241BZはグリルを外し、本体を固定しているビスを緩めれば、ダクトを接続したまま天吊り金具から本体を下ろせる構造です。とはいえ天井裏には13年分のホコリと湿気による汚れが積もっているので、養生シートを敷き、脚立の上で少しずつ慎重に下ろしていきます。

配線処理｜コネクターと速結端子を外す

V-241BZは速結端子接続に加え、コントロールスイッチとの接続がコネクターのワンタッチ式（本体側電源2芯、アース1芯、コントロールスイッチ3芯）になっています。まずコネクターを引き抜き、続けて速結端子の解除穴に細いドライバーを差し込みながら電線を引き抜きます。無理に引っ張ると芯線が傷むため、ここは焦らず一本ずつ。

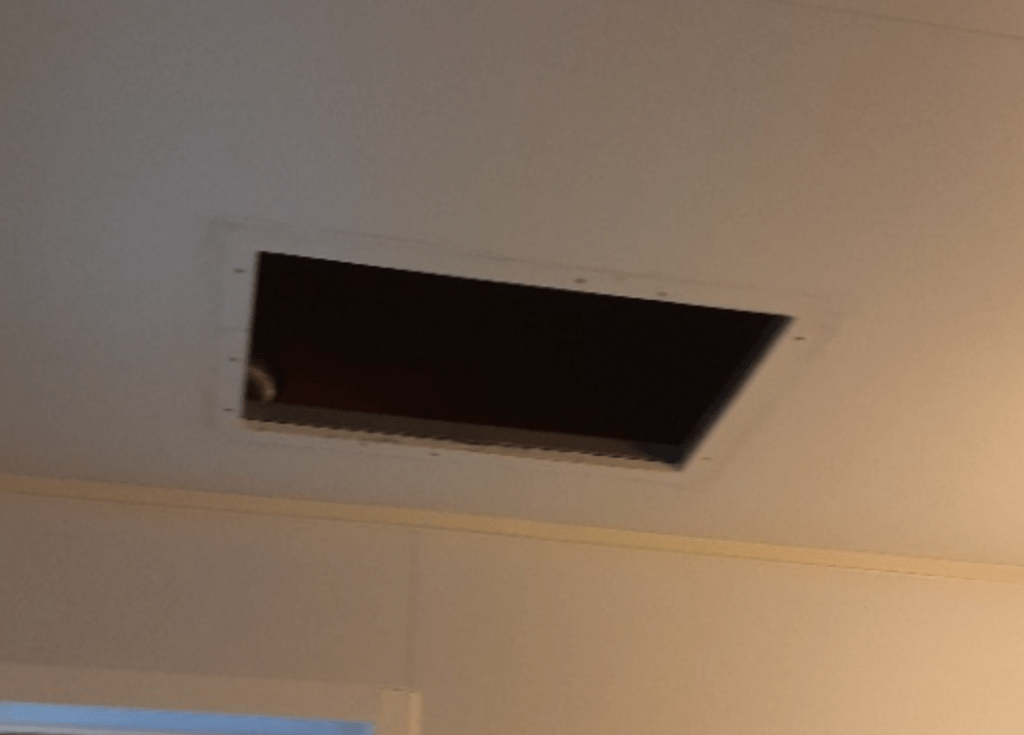

このタイミングで、200V電線の被覆の劣化やコントロールスイッチ本体の動作もあわせて点検します。今回はスイッチも旧型だったため、後継機種専用のコントロールスイッチへの交換もあわせてご提案しました。取り外した状態を写真に残してから、既存のダクトの状態も確認しました。フレキダクトに割れや潰れはなく、そのまま流用できる状態でした。

新型設置｜後継機種V-241BZ5を取り付ける

いよいよV-241BZ5の取り付けです。野縁埋込寸法は410×285mm、接続パイプはφ100mmと旧機種とまったく同じなので、既存の開口部にすんなり収まりました。天井の切り直しは不要です。

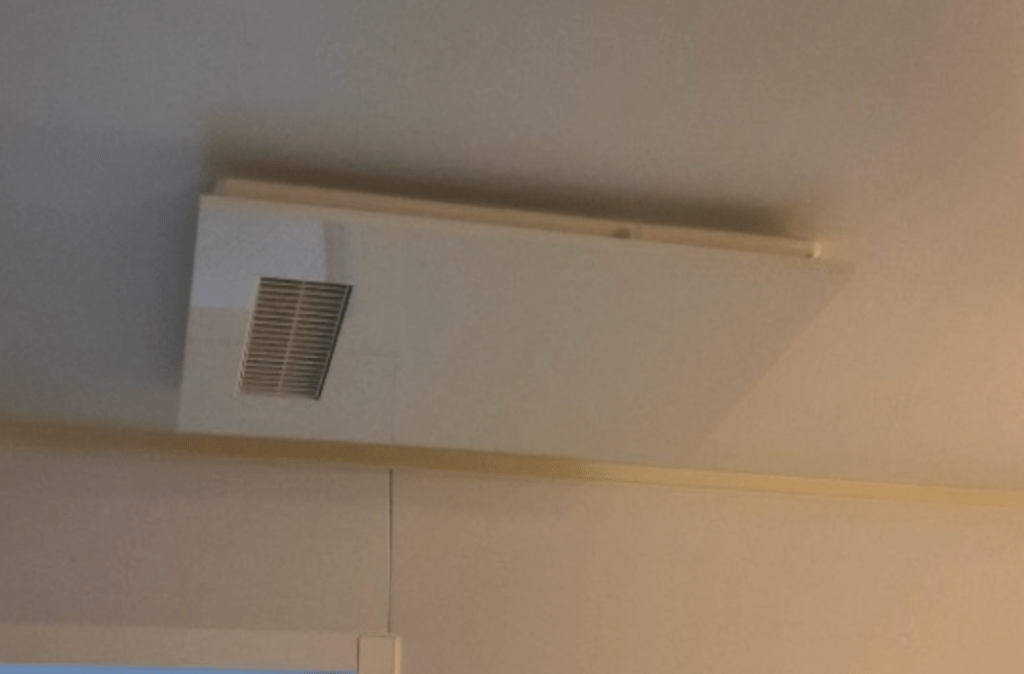

V-241BZ5もV-241BZと同じくコネクターワンタッチ接続・速結端子接続を採用しているため、配線作業自体はスムーズです。ダクトを接続し、風漏れがないようしっかりテープを固定し、電源とコントロールスイッチのコネクターを接続します。本体を天吊り金具に固定し、最後にフラットパネルを取り付けて完成です。

After｜暖まる速さの違いは、すぐに分かる

ブレーカーを復旧して試運転。暖房運転にすると、V-241BZ5の「ロング気流暖房」により温風が足元までしっかり届きます。足元（床上5cm）を15℃まで暖める時間はメーカー公表値で従来品比約16分短縮とされており、体感でも「暖まるのが早い」とお客様に驚かれました。

乾燥運転・換気運転も確認し、異音がないことをチェック。取り外した古い本体とダクトのホコリはすべて回収し、清掃して引き渡し。ここまでの作業時間は、約2時間30分でした。

V-241BZとは？（特徴・仕様）

V-241BZは、三菱電機のバス乾燥・暖房・換気システムシリーズの中でも、単相200V電源を使うハイパワータイプの1部屋用モデルです。暖房・乾燥用のPTCセラミックヒーター（2000W）を搭載し、標準1.5坪の浴室をしっかり暖める設計。ヒーターを使わない「風乾燥」機能や、24時間換気機能（弱運転対応・一時停止付き）も備えており、2011年11月1日に発売されました。

項目	V-241BZの仕様
メーカー／型番	三菱電機／V-241BZ
タイプ	バス乾燥・暖房・換気システム（天井埋込形・1部屋用・ハイパワータイプ）
電源	単相200V
モーター	ACモーター
ヒーター	PTCセラミックヒーター 2000W（温度過昇防止用サーミスタ・ヒューズ内蔵）
消費電力（暖房 強／弱）	50Hz：2000／1400W　60Hz：2050／1400W
消費電力（乾燥 強／弱／風乾燥）	50Hz：2000／850／35W　60Hz：2000／900／40W
消費電力（換気 強／弱／24時間換気）	50Hz：35／12／12W　60Hz：40／14／14W
風量（換気 強／弱）	50Hz：170／100 ㎥/h　60Hz：185／100 ㎥/h
騒音（換気 強／弱）	50Hz：46／33 dB　60Hz：48／31 dB
接続パイプ	φ100mm
埋込寸法	410×285mm（天吊補助枠P-141TW使用時：420×300mm）
外形寸法	487.8（幅）×372（奥行）×208（高さ）mm
質量	5.7kg
主な機能	24時間換気機能付（弱運転対応・自動復帰の一時停止機能）／換気風量強弱2段切換／最大8時間切タイマー／コネクターワンタッチ接続／速結端子接続

なお、V-241BZは「1台5役」（暖房・乾燥・換気・涼風〈風乾燥〉・衣類乾燥）をこなす多機能モデルとして人気を集めた製品です。三菱電機のこのシリーズは数年ごとに世代交代しており、末尾の数字が世代を表しています。つまり型番に付く「（数字なし）」の次が「5」というシンプルな関係になっています。

V-241BZの交換が必要なタイミング

「まだ動いているから大丈夫」と判断してしまいがちですが、浴室暖房乾燥機は完全に止まる前に必ず前兆が出ます。次のようなサインが出ていたら、交換を検討するタイミングです。

異音・換気不足のサイン

• 運転中に「ブーン」という低いうなり音や、「カラカラ」という異音が出るようになった
• 暖房を入れても以前より暖まるまでの時間が長くなった
• 乾燥運転をしても洗濯物が生乾きのまま時間切れになる
• 換気運転をしてもにおいや湿気がいつまでも残る
• 浴室の鏡や窓が以前より曇りやすくなった
• コントロールスイッチの反応が鈍くなった、表示が消えかけている

特に異音は、ファンへの汚れの固着による回転バランスの崩れか、ACモーターの経年劣化が原因であることがほとんどです。清掃しても改善しない場合は、内部の劣化が進行しているサインと考えてください。

経年劣化はここから進む

V-241BZのような浴室暖房乾燥機は、ヒーター・モーター・ファン・コントロールスイッチという部品の集合体です。浴室という高温多湿の環境で使われ続けるため、他の換気扇以上に部品の劣化が進みやすい傾向があります。

• PTCヒーターの劣化 … 暖房・乾燥の立ち上がりが遅くなる
• ファンへの湯垢・ホコリの固着 … 風量低下と振動を招く
• ACモーター軸受けの摩耗 … 異音・回転低下の直接原因
• コネクター・速結端子部の接触不良 … 動作不良や発熱のリスク
• 樹脂グリル・パネルの黄変・ひび割れ … 見た目の劣化とパッキン性能の低下

使用年数の目安

浴室暖房乾燥機の設計上の標準使用期間は、一般的に10年前後とされています。高温多湿の浴室で使われるため、他の換気扇より短いサイクルで劣化が進むこともあります。メーカーの補修用性能部品の保有期間も製造打ち切りから概ね数年で終了するため、10年を超えた機種は「修理という選択肢が事実上なくなる」時期でもあります。

使用年数	状態の目安と推奨アクション
〜7年	定期清掃で十分。年1〜2回、グリルとフィルターの汚れを落とす
8〜10年	暖房の立ち上がりの遅さ・異音が出やすい時期。症状があれば交換を検討
10年以上	交換推奨。部品供給が終了しており修理対応が難しい
15年以上	早急に交換。ヒーター故障・モーター停止・発煙のリスクが高まる

V-241BZの後継機種と互換性

公式後継機種の型番はV-241BZ5（バスカラット24）

V-241BZの公式な後継機種は、三菱電機の「V-241BZ5」（愛称：バスカラット24）です。2022年6月1日に発売されたモデルで、メーカー希望小売価格は158,000円（税別）。V-241BZと同じ「バス乾燥・暖房・換気システム・単相200V・1部屋用・ハイパワータイプ」の系譜にあり、暖房・乾燥・換気・涼風（風乾燥）の1台5役という基本コンセプトも共通です。

サイズ・性能の違いを比較

両機種のスペックを並べてみると、接続パイプや埋込寸法といった工事に関わる部分は共通しつつ、暖房性能の面で着実な進化が見られます。

項目	V-241BZ（旧）	V-241BZ5（後継）
接続パイプ	φ100mm	φ100mm（同一）
野縁埋込寸法	410×285mm	410×285mm（同一）
天吊埋込寸法	420×300mm	420×300mm（同一）
電源	単相200V	単相200V（同一）
モーター	ACモーター	ACモーター（同一）
ヒーター	PTCセラミックヒーター 2000W	PTCセラミックヒーター 2000W（同一）
暖房の立ち上がり	（標準的な立ち上がり）	「ロング気流暖房」採用で従来品比 約16分短縮（床上5cmを15℃まで）
乾燥モード	強／弱／風乾燥	強／弱／風乾燥（省エネ乾燥モードを追加設定できる機種構成）
パネルデザイン	フラットパネル	フラットパネル（清掃性を高めたデザイン）
対応スイッチ	旧型コントロールスイッチ	新型コントロールスイッチ（P-141SW5等）※専用品が必要

注目したいのは「ロング気流暖房」です。温風の吹き出し方向と気流をコントロールすることで、天井付近だけでなく足元までしっかり温風を届け、床上5cmを15℃まで暖める時間をメーカー公表値で約16分短縮しています。冬場に「なかなか足元が暖まらない」と感じていた方にとっては、体感できるレベルの改善です。

また、マンションなど窓のない浴室でも湿気をしっかり排出できる24時間換気機能も継続して搭載されており、換気性能の基本設計はV-241BZから受け継がれています。接続パイプ・埋込寸法が同一なため、工事のしやすさと性能向上を両立できるのがV-241BZ5の強みです。

他メーカーとの互換性について

接続パイプφ100mm・埋込寸法410×285mmというサイズは、パナソニックなど他メーカーの浴室暖房乾燥機にも類似仕様が存在します。そのため理論上は他メーカー品への交換も不可能ではありませんが、次の点で注意が必要です。

• 電源方式（単相200V／単相100V）が異なると、分電盤側の配線変更が必要になる場合がある
• 取付金具の形状や天吊り補助枠の規格が異なり、天井下地の補強や加工が必要になることがある
• コントロールスイッチが機種専用設計のため、他メーカー品では流用できないことが多い
• 外形寸法（特に高さ）が違うと、天井裏の限られたスペースに収まらないことがある

結論として、確実かつ工事もシンプルに済ませたいなら、同一シリーズの後継機種V-241BZ5を選ぶのが最善です。どうしても他メーカーを検討したい場合は、必ず事前に現地確認をしたうえで判断してください。

V-241BZ交換の方法と工事の流れ

DIY手順は？ ― 結論、DIYはできません

最初にはっきりお伝えしておきます。V-241BZのように単相200V電源に接続する浴室暖房乾燥機の交換は、電気工事士法で定められた「電気工事」に該当します。資格を持たない方が作業することは法律違反であり、罰則の対象です。

加えて、実務的にも次のリスクがあります。

• 200V配線の結線ミスによる感電・発熱・火災
• 5.7kgの本体を脚立の上で扱う高所作業中の落下事故
• 浴室という湿気の多い環境での漏電リスク
• 天井裏の梁や配管を傷つけてしまう二次被害
• 誤った施工が原因の不具合は、メーカー保証の対象外になる

お客様ご自身でできるのは、グリルを外してのホコリ・フィルターの清掃までと考えてください。それ以上は有資格者の領域です。

業者依頼の流れ

換気生活にご依頼いただいた場合、お問い合わせから工事完了までは次のように進みます。

1. お問い合わせ・無料見積もり … LINEで型番（V-241BZ）や現状の写真をお送りいただければ、その場で概算をご案内できます
2. 内容のご確認 … 後継機種V-241BZ5のご提案と、商品代・工事費・処分費・出張費すべて込みの総額をご提示します
3. 工事日の日程調整 … ご都合のよい日時を決定します
4. 現地確認 … 当日、天井裏の状況・ダクト・200V配線をチェックします
5. 既存機器の撤去 … ブレーカーを落とし、V-241BZを取り外します
6. 新機種の設置 … V-241BZ5を設置し、ダクト接続と結線を行います
7. 動作確認 … 暖房・乾燥・換気・風乾燥の各運転モードと異音の有無を確認します
8. 清掃・引き渡し … 養生を撤去し、古い本体は当社が持ち帰って処分します

標準的な工事であれば、現地確認から引き渡しまで約2〜3時間で完了します。

交換時の注意点

• 型番の確認 … V-241BZはグリルを外した本体内部の銘板に記載があります。写真を撮って業者に送ると話が早く進みます
• 電源方式の確認 … 単相200Vの専用回路が必要です。分電盤の状況もあわせて確認しましょう
• 賃貸・分譲マンションの場合 … 浴室暖房乾燥機が共用部扱いになるケースがあるため、事前に管理会社・管理組合へ確認を
• コントロールスイッチ … V-241BZ5では専用の新型スイッチが必要になる場合が多く、あわせての交換をおすすめします
• 見積もりは「総額」で比較 … 本体価格だけが安く、あとから工事費・処分費・出張費が加算されるケースに注意しましょう

V-241BZ交換・後継機種に関するよくある質問

Q1. V-241BZはまだ購入できますか？

A. 後継機種V-241BZ5への世代交代が完了しているため、新品の流通は限られています。在庫品が見つかることもありますが、これから10年以上使うことを考えると、ロング気流暖房で暖房性能が向上した後継機種を選ぶほうが合理的です。

Q2. V-241BZからV-241BZ5への交換で、天井の工事は必要ですか？

A. ほとんどのケースで不要です。接続パイプφ100mm・野縁埋込寸法410×285mmが同一のため、既存の開口部をそのまま使えます。ただし天井下地の劣化や、コントロールスイッチの配線方式が異なる場合は追加の作業が必要になることもあります。

Q3. 掃除をすれば暖まりが遅い症状は直りますか？

A. フィルターやグリルの汚れが原因であれば、清掃で改善する場合があります。ただしヒーターやモーター自体が劣化している場合は清掃では直りません。掃除をしても暖まりの遅さが変わらないときは、内部の劣化と考えて交換をご検討ください。

Q4. 浴室暖房乾燥機は24時間つけっぱなしでも大丈夫ですか？

A. V-241BZ・V-241BZ5はいずれも24時間換気機能（弱運転対応）を想定した設計です。弱運転での常時換気は結露やカビの抑制に有効なので、換気モードでのつけっぱなしをおすすめします。暖房・乾燥モードは必要な時間だけ使用してください。

Q5. 交換にかかる費用はいくらくらいですか？

A. 換気生活では商品代・工事費・処分費・出張費をすべて含んだ総額でご案内しています。配線状況や浴室の構造によって変動しますので、正確な金額は現状を確認のうえお見積もりいたします。見積もりは完全無料です。詳しい価格はLINEからお気軽にお問い合わせください。

Q6. 工事後の保証はありますか？

A. 換気生活では取り付け後10年間の保証をご用意しています。工事に起因する不具合が生じた場合、保証期間内であれば無償で対応いたします。

Q7. 取り外した古いV-241BZの処分はどうすればいいですか？

A. 処分費用は料金に含まれています。取り外した本体はスタッフが持ち帰り、適切に処分しますので、お客様側での廃棄手配は不要です。

Q8. 賃貸物件でも交換できますか？

A. 建物の設備にあたるため、まずはオーナー様または管理会社へご相談ください。許可が得られれば工事は可能です。管理会社への説明用に、現状の写真や見積書をお出しすることもできます。

まとめ｜V-241BZの交換と後継機種選び

V-241BZは、単相200Vのパワフルなヒーターと24時間換気機能を組み合わせた、浴室の暖房・乾燥・換気を1台でこなすハイパワーモデルです。しかし浴室暖房乾燥機は高温多湿の環境で使われ続ける消耗品でもあります。ヒーター周辺の汚れ固着とACモーターの経年劣化は必ず進行し、10年前後で「暖まりが遅い」「異音がする」という形で表面化します。「まだ動いているから」と先延ばしにすると、最終的にはヒーターの故障という形で突然使えなくなり、冬場の入浴に支障が出かねません。

後継機種のV-241BZ5は、接続パイプφ100mm・野縁埋込寸法410×285mmという寸法をそのまま引き継いでいるため、多くの現場で天井を触らずに入れ替えられます。そのうえで「ロング気流暖房」により足元まで届く温風を実現し、床上5cmを15℃まで暖める時間を従来品比で約16分短縮。窓のない浴室でも湿気をしっかり排出する24時間換気機能も継続搭載されています。同じ場所に同じ手間で付けられて、暖房性能だけが上がる——これが純正の後継機種を選ぶ最大のメリットです。

交換工事には電気工事士の資格が必要で、DIYでの対応はできません。「暖まるまでの時間が長くなった」「乾燥運転の音が気になり始めた」と感じたら、まずは無料見積もりで現状を確認してみてください。換気生活では年間7,102件の施工実績と10年保証を武器に、三菱電機製・パナソニック製を問わず、商品・工事・処分・出張費すべて込みの明朗会計でご対応しています。
