VD-13ZFの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

「VD-13ZFを交換したいが後継機種は何か」「ZFシリーズとはどんな換気扇なのか」

この記事はそういった疑問に答えるためにまとめました。

VD-13ZFは三菱電機の天井埋込形換気扇ZFシリーズの先行モデルです。型番の「13」はφ130mmのパイプ径を示し、「ZF」はフラット（フラットデザイン）タイプの換気扇シリーズを意味しています。ZCシリーズ（シャッター付き）やZSCシリーズ（スタイリッシュシャッター付き）と異なり、ZFシリーズはシャッション機構を持たないフラットグリルを採用したシンプルな換気扇シリーズです。フラットなグリルデザインから天井との一体感が高く、すっきりとした外観が特徴です。

現在は廃番となっており、後継機種はVD-13ZF14です。ZFシリーズとして機能・デザインの特性を引き継ぐ現行モデルへのスムーズな切り替えが可能です。まずは結論から確認しましょう。

VD-13ZF交換の結論まとめ

後継機種・費用の目安・工事時間・おすすめの交換方法をひとまとめにしました。まずこの表で概要を把握してください。

項目	内容
後継機種	VD-13ZF14（三菱電機製）
交換費用（目安）	15,000〜35,000円前後（詳しくはLINEよりお問い合わせください）
工事時間	約1〜2時間
DIY可否	電気工事士資格があれば可能。資格なしは業者依頼を推奨
おすすめ交換方法	換気生活などの専門業者に依頼（10年保証・出張費込み）

費用はお住まいの建物の構造・配線の状態によって変わります。正確な金額は現状確認のうえのお見積もりになりますが、見積もりは完全無料ですのでお気軽にどうぞ。

実際のVD-13ZF交換の様子

換気生活のスタッフが実際にVD-13ZFを交換した施工の様子をご紹介します。ZFシリーズ特有のフラットグリルを持つ換気扇の交換がどのように進むかを、Before〜Afterの流れで確認してください。

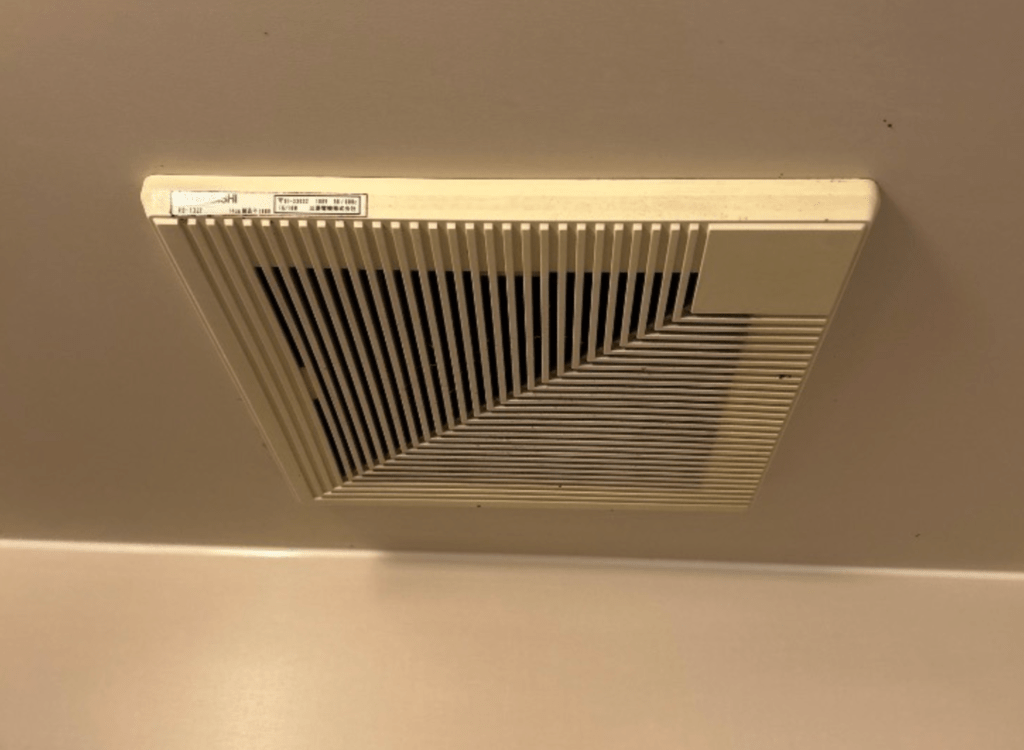

Before：設置中のVD-13ZFの状態

今回の現場は、築20年の戸建て住宅の廊下です。廊下の天井にすっきりとしたフラットグリルで設置されていたVD-13ZFで、「ここ数年で換気の効きが落ちてきた感じがする。最近は廊下に湿気やにおいが残りやすくなった」というご相談でした。外観のグリルはフラットで目立たないデザインですが、外してみるとφ130mmのファン羽根全体に20年分の埃・汚れが固着しており、モーターのシャフト部分にも摩耗の跡が確認できました。ZFシリーズはシャッションがないシンプルな設計のため、本体の劣化が換気性能に直接反映されやすいモデルです。

取り外し作業

分電盤で廊下の換気扇回路のブレーカーをオフにし、検電器で通電がないことを確認してから作業開始です。VD-13ZFのフラットグリルカバーを外すと、本体が固定されているのが見えます。ZFシリーズはシャッション機構がないため、グリルを外した後の構造がZCシリーズよりシンプルです。固定ネジを外して本体を引き出します。φ130mmという大きめの本体のため、両手でしっかり支えながら引き出すことが重要です。

配線処理

本体から黒・白・アースの3本の電線を外します。差込型コネクタをマイナスドライバーで解錠しながら引き抜きます。築20年の建物でしたが、配線の被覆は問題ない状態でした。接続状態をスマートフォンで撮影してから外します。ZFシリーズ同士の交換のため、接続方式の互換性が高く、配線作業はスムーズです。

VD-13ZF14の設置

VD-13ZF14をVD-13ZFの開口部に合わせると、追加の加工なしにそのまま収まりました。VD-13ZF14もZFシリーズのフラットグリルを採用しており、廊下の天井との一体感が維持されます。電線を各端子に接続してネジで固定し、グリルを取り付けます。今回の所要時間は取り外しから完了まで約1時間30分でした。

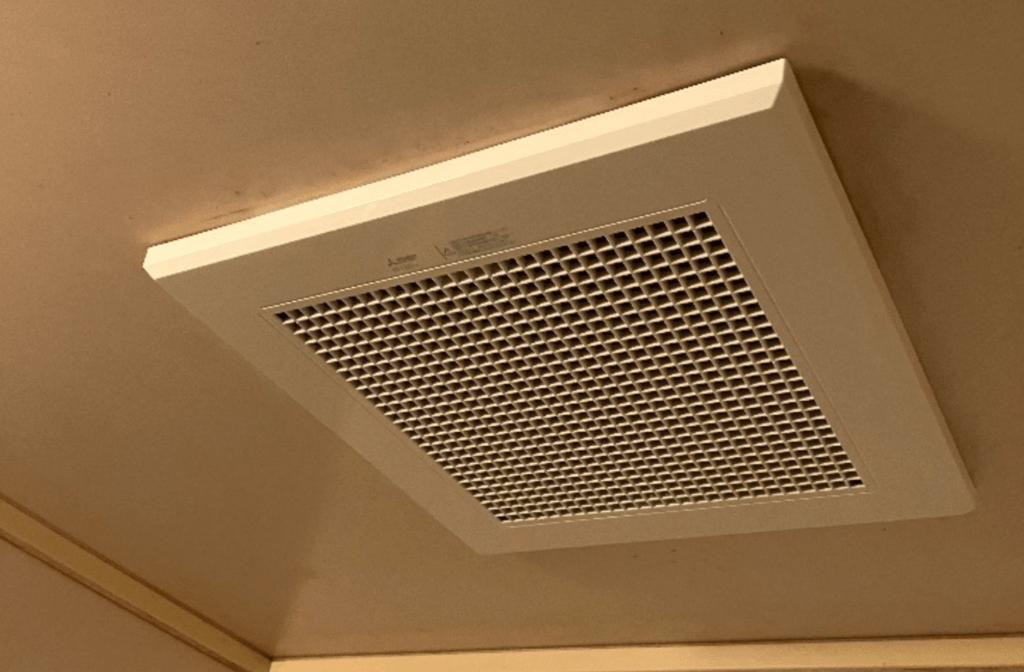

After：VD-13ZF14の取り付け完了

ブレーカーを戻してスイッチを入れると、新しいファンが力強く廊下の空気を引き込みます。以前感じていた廊下の湿気やにおいが取れにくいという問題が解消され、換気性能の明らかな回復が確認できました。フラットグリルのすっきりとした外観は廊下の天井と自然に調和しています。お客様からは「20年も使っていたんですね。換えてよかった」というご感想をいただきました。旧機種の撤去・処分と作業エリアの清掃まで含めて完了です。

VD-13ZFとは？（特徴・仕様）

VD-13ZFは三菱電機株式会社が製造した天井埋込形換気扇（1室用）で、ZFシリーズの先行モデルです。「ZF」の「F」はフラットデザインを示すシリーズ記号で、シャッション機構を持たないシンプルな換気扇として展開されました。グリルが天井面とほぼ面一（つらいち）に収まるフラットデザインが特徴で、目立たないすっきりとした外観が廊下・廊下の天井・リビングのなかで視覚的に溶け込む設計です。

φ130mmのパイプ径を採用しており、VD-10系（φ100mm）より大きな換気容量を持ちます。シャッション機構がない分、構造がシンプルで部品数が少なく、ZCシリーズと比べると異音が出た場合の原因がモーター・ファン羽根に限定されやすいという特徴があります。廊下・リビング・寝室など、外観のすっきりさを重視したスペースへの採用が多いモデルです。

主な仕様

• タイプ：天井埋込形換気扇（1室用・シャッターなし・フラットタイプ）
• 適用パイプ径：φ130mm
• 電源：AC100V（50/60Hz共用）
• フラットグリル：天井面と面一に近い設計でスッキリとした外観
• 設置場所：廊下・リビング・寝室など外観のすっきりさを重視するスペース
• 三菱電機ZFシリーズ先行モデル（シャッターなし・φ130mm）

VD-13ZFの交換が必要なタイミング

VD-13ZFはシャッション機構がないシンプルな換気扇のため、劣化のサインはモーター・ファン羽根に集中します。ZCシリーズのようなシャッション動作不良のサインはありませんが、逆に言えば「動いている＝換気できている」と思い込んでしまいやすいモデルでもあります。

異音・換気不足のサイン

「ゴー」「ガタガタ」「ブーン」といった運転音の変化や、起動時・停止時の異音はモーター・軸受けの摩耗やファン羽根への汚れ固着が原因のことが多いです。ZFシリーズはシャッションがないため、音の変化は本体側の劣化のみが原因です。また以前より換気に時間がかかる・廊下やリビングのにおいが残りやすいという場合も換気性能の低下サインです。φ130mmという大きいファン羽根への汚れ蓄積は、運転音として現れやすい特徴があります。

経年劣化で出やすいサイン

• フラットグリルカバーの変色や薄い黄ばみが出てきた
• φ130mmのファン羽根全体に埃や汚れが固着している
• スイッチを入れたとき運転音が以前より大きくなった
• 換気扇を動かしてもにおいや湿気が以前より取れにくい
• 電源を入れた際に焦げ臭いにおいがする（要注意：すぐ電源を切ること）

使用年数の目安

換気扇の耐用年数は一般的に10〜15年です。VD-13ZFのようなシャッションなしのシンプルな換気扇も、モーター・ファン羽根の経年劣化は避けられません。

使用年数	推奨アクション
〜5年	定期清掃で様子見
5〜10年	異音・風量低下のチェックを強化
10年以上	早急な交換を強く推奨
15年以上	安全面のリスクあり、至急交換を

ZFシリーズはシャッションがない分「止まっていなければ換気できている」と思いがちですが、ファン羽根の汚れ固着による風量低下は徐々に進みます。気づかないうちに換気性能が大きく落ちていることがあります。

VD-13ZFの後継機種と互換性

VD-13ZFの後継機種は三菱電機のVD-13ZF14です。ZFシリーズとしての特性（フラットグリル・シャッターなし・φ130mm）を引き継ぐ現行モデルです。

公式後継機種：VD-13ZF14

VD-13ZF14はVD-13ZFの後継モデルで、φ130mmのパイプ径・フラットグリル・シャッションなしという基本仕様を引き継いでいます。本体の開口径はVD-13ZFと互換性が高く、多くのケースで既存の天井穴をそのまま利用できます。フラットグリルのデザインも継続されているため、廊下や天井のすっきりとした外観を維持できます。

VD-13ZFとVD-13ZF14のスペック比較

仕様項目	VD-13ZF（旧機種）	VD-13ZF14（後継機種）
タイプ	天井埋込形換気扇（フラット・シャッターなし）	天井埋込形換気扇（フラット・シャッターなし）
適用パイプ径	φ130mm	φ130mm
電源	AC100V	AC100V
消費電力	約22W	約18W（省エネ改善）
騒音レベル	約35dB	約33dB（静音化）
風量	約200㎥/h	約200㎥/h
グリルデザイン	フラットタイプ（旧デザイン）	フラットタイプ（継続・近い外観）
製品保証	旧世代	最新保証体制

消費電力・騒音レベルともに改善されており、長期使用での電気代節約効果も期待できます。フラットグリルのデザイン路線は後継機種でも継続されているため、廊下や内装との調和が維持されます。

ZFシリーズとZCシリーズの違い・互換性はあるか

VD-13ZFはシャッションなしのZFシリーズ、VD-13ZC（ZCシリーズ）はシャッション付きです。基本的な換気機能は同等ですが、シャッション機構の有無によってグリルの形状・本体の構造が異なります。VD-13ZFの後継機種は同じシャッションなしのZFシリーズのVD-13ZF14を選ぶことで、外観の一体感・設計の連続性が保たれます。「今回の交換でシャッション付きに変えたい」という場合はVD-13ZC14などへの変更も技術的には可能ですが、グリルのデザインが変わります。

他メーカーへの乗り換えは可能か

φ130mmの天井埋込形換気扇は他メーカーにも同規格品がありますが、取付金具・配線方式・グリルの形状はメーカーごとに異なります。VD-13ZFからVD-13ZF14への交換は同一メーカー・同一シリーズとしての切り替えのため、互換性・コスト・フラットデザインの継続性の面で最も確実な選択です。

VD-13ZF交換の方法と工事の流れ

DIY手順（電気工事士の資格が必要）

換気扇の本体交換には電気配線作業が伴います。電気工事士法により、この作業は第二種電気工事士以上の資格保持者しか行えません。ZFシリーズはシャッション機構がないためZCシリーズより構造がシンプルですが、電気配線作業の資格要件は同様です。以下は資格をお持ちの方向けの参考手順です。

1. ブレーカーを落として電源を遮断する

分電盤でVD-13ZFが接続されている回路のブレーカーをオフにします。作業中に誤って通電しないよう「作業中・触らないでください」と張り紙をしておきましょう。検電器で電線が通電していないことを確認してから次のステップへ進んでください。

2. フラットグリルカバーを取り外す

ZFシリーズのフラットグリルカバーは天井面に近いフラットな形状のため、取り外し方がZCシリーズと若干異なる場合があります。グリルの固定の仕組み（クリップ・バネ・ネジ止めなど）を確認してから外してください。無理に引き下げず、固定を外してから取り外します。グリルを外すと、シャッション機構のないシンプルな本体が見えます。

3. 固定ネジを外し、本体を引き出す

本体を固定しているネジ（通常2〜4本）をプラスドライバーで外します。φ130mmという大きめの本体のため、両手でしっかり支えながらゆっくりと引き出してください。ZFシリーズはシャッション機構がない分、本体の構造はシンプルですが、φ130mmというサイズの大きさは変わりません。

4. 電線を取り外す

本体に接続されている電線（黒・白・アース）を外します。差込型コネクタはマイナスドライバーで解錠ボタンを押しながら引き抜きます。外す前にスマートフォンで接続状態を撮影しておくことをおすすめします。被覆に亀裂・変色・焦げ跡がある場合は再利用せず補修を検討してください。

5. VD-13ZF14に電線を接続する

撮影した写真を参照しながら、VD-13ZF14の端子に電線を差し込みます。黒線を黒（または赤）端子へ、白線を白（またはグレー）端子へ、アース線をアース端子へ接続します。接続後は軽く引っ張って抜けないことを確認してください。

6. 本体を天井に固定する

電線を天井裏に折り込みながら、VD-13ZF14を開口部に収めます。VD-13ZFとの互換性が高く、ほとんどのケースで加工なしに収まります。付属のネジで本体をしっかり固定し、ガタつきがないことを確認してください。

7. グリルを取り付けて動作確認

フラットグリルカバーを取り付けたら、ブレーカーを戻して電源を入れます。スイッチを入れて換気扇が正常に回転すること、異音がないこと、換気口付近で吸い込みが感じられることを確認して作業完了です。

業者依頼の流れ

電気工事士の資格がない方、またはφ130mmという大きめのモデルの確実な交換を希望する方には専門業者への依頼をおすすめします。換気生活では以下の流れで対応しています。

1. 無料見積もりのご依頼

LINEまたはWebフォームから、VD-13ZFの設置場所と現状をお知らせください。「音が変わってきた」「換気が弱くなった」「廊下の換気扇を交換したい」といった状況を伝えていただくと、より正確な概算をお伝えできます。見積もりは完全無料です。

2. お見積もり内容のご確認

商品代・工事費・旧機器の処分費・出張費をすべて含んだ総額でお見積もりをご提示します。後から費用が追加されない明確な料金体系ですので、内容をご確認・ご承認のうえ次のステップへ進んでください。

3. 訪問日時の調整

ご都合に合わせて訪問日時を調整します。最短で当日・翌日の対応が可能な場合もあります。平日・土日祝日を問わず対応していますので、日程が合わせにくい方もご相談ください。

4. 交換工事の実施（約1〜2時間）

有資格のスタッフが訪問し、VD-13ZFの取り外しからVD-13ZF14の取り付けまでを一貫して行います。ZFシリーズはシャッション機構がないシンプルな構造のため、標準的なケースでは1〜2時間程度で完了します。

5. 動作確認・清掃・旧機器の処分

取り付け後は換気性能・異音の有無を確認し、作業エリアの清掃もスタッフが対応します。取り外したVD-13ZFはスタッフが持ち帰って処分しますので、お客様側での廃棄手配は不要です。

交換時の注意点

電気配線の作業は必ず有資格者が行うこと

電気工事士法により、電気配線を伴う工事には第二種電気工事士以上の資格が必要です。無資格での電気工事は法律違反になるだけでなく、感電・漏電・火災のリスクを高めます。本体ごと交換する場合は必ず有資格者または専門業者に依頼してください。

後継機種はVD-13ZF14（ZFシリーズ・φ130mm）を選ぶこと

VD-13ZFはφ130mmのZFシリーズです。後継機種はVD-13ZF14を選んでください。VD-10系（φ100mm）との互換性はありません。また、ZFシリーズ（シャッターなし・フラット）とZCシリーズ（シャッター付き）はグリルの形状が異なります。フラットデザインを維持したい場合はZFシリーズの後継機種を選んでください。

フラットグリルの取り外し・取り付けに注意

ZFシリーズのフラットグリルはZCシリーズと取り外し方が異なる場合があります。グリルの固定の仕組みを事前に確認し、無理に引き下げないようにしてください。グリルを破損すると交換費用が増えることがあります。

VD-13ZF交換・後継機種に関するよくある質問

Q1. VD-13ZFはまだ購入できますか？

A. VD-13ZFは三菱電機の現行ラインナップから廃番となっています。後継機種はVD-13ZF14で、フラットグリル・シャッションなし・φ130mmというZFシリーズの特性を引き継いでいます。修理部品の入手も難しくなっていますので、不具合が出た場合は交換での対応をおすすめします。

Q2. ZFシリーズとZCシリーズ（VD-13ZC）はどう違いますか？

A. ZFシリーズ（VD-13ZFなど）はシャッション機構を持たないフラットデザインの換気扇、ZCシリーズ（VD-13ZCなど）はシャッション付きの換気扇です。換気性能・基本機能は同等ですが、停止時の外気逆流防止機能の有無とグリルデザインが異なります。VD-13ZFを使用している場合、外気の逆流が気になる設置場所でなければそのままZFシリーズの後継機種VD-13ZF14を選ぶのが自然です。

Q3. VD-13ZFにシャッターを後付けすることはできますか？

A. VD-13ZFにシャッション機構を後付けすることは基本的にできません。シャッション機能が必要な場合は、換気扇本体をVD-13ZC14などシャッション付きのモデルに交換することで対応できます。ただし、グリルの形状が変わります。現在のフラットデザインを維持するならVD-13ZF14を選んでください。

Q4. VD-13ZFからVD-13ZF14への交換で天井の工事は必要ですか？

A. ほとんどのケースで不要です。VD-13ZF14はVD-13ZFと同じφ130mmのパイプ径・開口径に対応しており、既存の天井穴をそのまま使えます。過去に別機種への交換歴がある場合は確認が必要なこともあります。

Q5. シャッションなしの換気扇（ZFシリーズ）のデメリットはありますか？

A. シャッションがないため、換気扇停止中に外気・虫・冷気が逆流する可能性があります。特に冬場に換気扇を止めたときに冷気が入ってくると感じる場合は、シャッション付きのVD-13ZCシリーズへの乗り換えを検討することもできます。廊下など外気の逆流が気になりにくい設置場所ではZFシリーズのシンプルさがメリットになります。

Q6. 換気生活に依頼した場合の費用目安を教えてください。

A. 目安として50,000円前後です（商品代・工事費・処分費・出張費すべて込み）。建物の構造や配線の状態によって変動しますので、正確な金額は現状確認のうえお見積もりにてご案内します。見積もりは完全無料です。

Q7. 取り外した古いVD-13ZFの処分はどうすればよいですか？

A. 換気生活では旧機器の撤去・処分費用も料金に含まれています。取り外したVD-13ZFはスタッフが持ち帰って適切に処分しますので、お客様側での廃棄手配は不要です。

まとめ｜VD-13ZFの交換と後継機種選び

VD-13ZFは三菱電機ZFシリーズとして、フラットグリルのすっきりとした外観と φ130mmの大きな換気容量を兼ね備えた換気扇です。シャッション機構を持たないシンプルな設計から、廊下・リビング・寝室など外観の一体感を重視するスペースへの設置に選ばれてきたモデルです。使用から10年が経過すると、φ130mmの大きなファン羽根への汚れ固着・モーターの劣化が積み重なり、換気性能が徐々に低下してきます。

後継機種のVD-13ZF14はVD-13ZFとの互換性が高く、フラットグリルのデザイン路線も引き継いでいます。省エネ性・静音性が改善されており、多くのケースで追加工事なしにスムーズに交換できます。交換後も廊下・天井との一体感を保ちながら、換気性能をリセットできます。

「シャッションがないからシンプルで大丈夫」という認識は正しいですが、「動いていれば換気できている」という思い込みは注意が必要です。ファン羽根への汚れ蓄積は徐々に進み、気づいたときには大きく換気性能が落ちていることがあります。気になるサインがあれば、まずは無料見積もりで現状を確認してみてください。換気生活では年間7,102件の施工実績と10年保証を武器に、商品・工事・処分・出張費すべて込みでご対応しています。
