VD-13Z9の交換と後継機種まとめ｜費用・工事手順も写真付きで解説
浴室やトイレ、洗面所の天井に付いている三菱電機の換気扇「VD-13Z9」から、以前はしなかったカラカラ・ウーンという音がする、スイッチを入れても湿気や臭いが抜けにくくなった。そんな理由で品番を調べてこのページにたどり着いた方に、最初に結論をお伝えします。VD-13Z9は2016年に生産終了しており、交換先の基本は同じ金属ボディの「VD-13Z14」です。埋込寸法205mm角・接続パイプφ100mm・風量125/130m³/h（50/60Hz）という基本の数値が共通しているため、天井の開口を広げずに入れ替えられるケースが大半です。
VD-13Z9は2010年6月に発売された世代で、2026年の今、設置からおおむね10年から16年が経過しています。モーターの軸受けやシャッターの消耗が表に出やすい時期に入っており、「音が大きくなった」「回り始めが遅い」といった症状が出ているなら、修理よりも本体ごとの交換を考えるタイミングです。一方で、同じ2010年発売のプラスチックボディ版「VD-13ZC9」とは見た目がほぼ同じで、交換先の選び方も少し変わってきます。本記事では、VD-13Z9ならではのボディ材質、世代ごとの違い、1991年発売のVD-13Z3など古い13クラスとの違いを、三菱電機の業務支援サイトWIN2Kなどで確認できた範囲で整理しました。
あわせて、換気生活が実際にVD-13Z9を交換した浴室の現場をもとに、取り外しから新しい換気扇の取り付けまでの流れを写真付きでたどります。工事時間、DIYの可否も冒頭の表にまとめていますので、急いでいる方は結論まとめだけでも読んでみてください。
ひとつでも当てはまるなら、プロによる点検・交換サービスをご覧ください。
換気生活は、
年間施工件数7,000件以上、
累計施工件数60,000件以上の豊富な実績と安心の10年保証。
見積もり・施工まで全て自社スタッフがサポートいたいます。
VD-13Z9交換の結論まとめ
VD-13Z9の交換を検討している方から特によく聞かれる5つのポイントを、最初に一覧にしました。表のあとで、それぞれの理由を補足します。
| 項目 | 内容 |
|---|---|
| 後継機種 | VD-13Z14（三菱電機 天井埋込形ダクト用換気扇・金属ボディ）※浴室などで軽さ・静かさを優先するならVD-13ZC14（プラスチックボディ）も公式の現行機種 |
| 工事時間 | 15分〜30分程度が目安（天井裏やダクトの状態により前後） |
| DIY可否 | 不可（天井裏の電源線を本体の端子に直接つなぐため、電気工事士の資格が必要） |
| おすすめの交換方法 | 埋込寸法205mm角・φ100mmが同じVD-13Z14へ本体ごと交換し、あわせてダクト接続部とスイッチの状態も点検する |
後継機種はVD-13Z14、浴室ならVD-13ZC14も選択肢
三菱電機のWIN2Kでは、VD-13Z9は「発売日2010年06月01日」「生産終了2016年」とされ、現行機種としてVD-13Z14、VD-13ZC14、VD-13ZVC7の3機種が並んで案内されています。このうち、VD-13Z9と同じく金属のボディを持ち、品番の並びもそのまま受け継いでいるのがVD-13Z14です。流通各社の新旧対比表でも、VD-13ZからVD-13Z13までの「Z」系列はすべてVD-13Z14にまとめられており、本記事でもVD-13Z14を基本の交換先としてご紹介します。
ただし、同じ一覧にあるVD-13ZC14も、VD-13Z9からの交換先として公式に示されている機種です。こちらはプラスチックボディで、本体質量や運転音の数値がVD-13Z14より小さく、事業者向けの価格も低めに設定されています。実際に換気生活でも、港区の浴室でVD-13Z9をVD-13ZC14に交換した事例があります。どちらを選ぶかの考え方は、後半の「後継機種と互換性」で詳しく比べます。
工事時間の考え方
工事時間について、換気生活のよくある質問では、浴室やトイレの換気扇の交換は15分〜30分程度と案内しています。これは天井の開口寸法がそのまま使える通常の入れ替えの場合で、ダクトの補修が必要なときなどは前後します。VD-13Z9は本体質量が2.2kgある金属製なので、取り外しの際は天井材へ負担をかけないよう、本体を支えながら慎重に作業します。
DIYはできない理由
VD-13Z9は、天井裏まで来ている電源のケーブルを本体の端子に直接つなぐタイプの換気扇です。コンセントに差し込むプラグ式ではないため、配線を外したりつないだりする作業には電気工事士の資格が必要です。資格のない方が作業すると法令違反になるうえ、接続不良による発熱や漏電の危険もあります。とくに浴室に付いている場合は湿気が多い環境なので、配線処理は必ず有資格者に任せてください。
実際のVD-13Z9交換の様子（写真付きレポート）
ここからは、換気生活が担当した「東京都港区 U様邸 浴室換気扇取替工事」をもとに、VD-13Z9を交換する作業の流れを追いかけます。この現場では浴室の天井に付いたVD-13Z9を、公式の現行機種のひとつであるVD-13ZC14へ交換しました。後継機種をVD-13Z14にした場合も、取り外しから配線、取り付けまでの手順は同じです。各工程の説明は、一般的な天井埋込形換気扇の交換手順に沿って再構成しています。

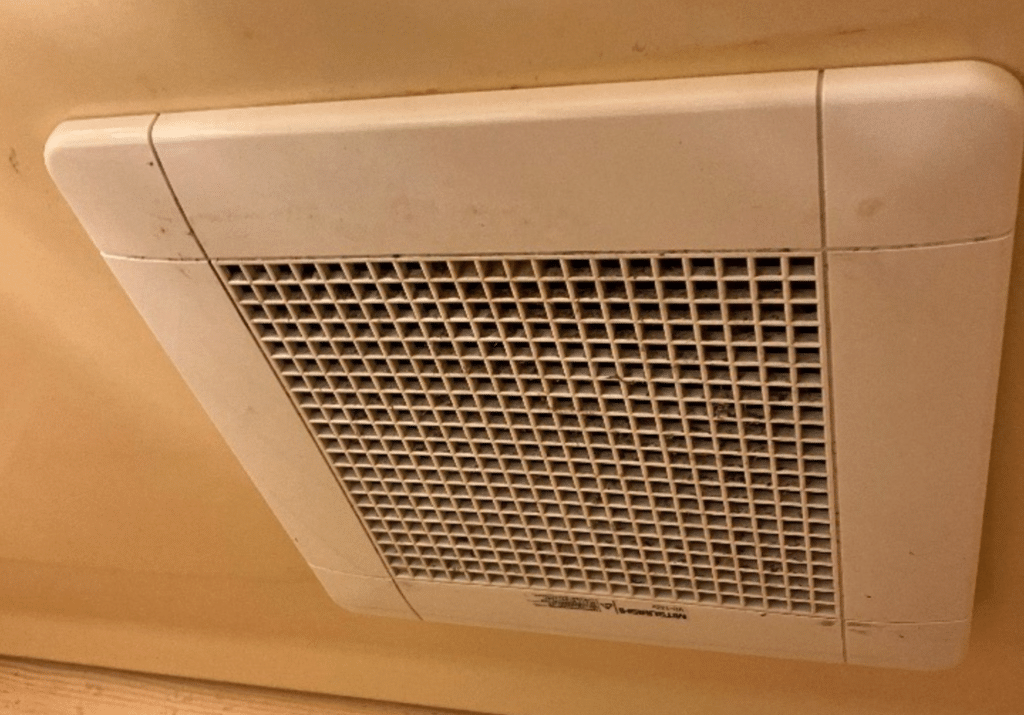

Before｜浴室の天井に付いたVD-13Z9
作業はまず、浴室の天井に付いている既存の換気扇の確認から始まります。VD-13Z9のグリルはプラスチック製の十字格子で、天井から見ただけでは同じ時期に発売されたプラスチックボディのVD-13ZC9などと見分けにくいのが実情です。そのため、グリルを外して本体側の銘板を確認し、品番がVD-13Z9であること、つまり金属ボディで埋込寸法205mm角の13クラスであることを確かめます。
この現場でVD-13Z9を交換することになったきっかけは、運転時の異音でした。発売から年数がたったVD-13Z9では、モーターの軸受けが摩耗して回転が不安定になり、音が大きくなるケースがよくあります。浴室は湿気が多く、ほかの部屋より部品の劣化が進みやすい環境でもあります。グリルの裏やシャッター周りに付いたホコリやカビの状態、天井材のたわみがないかもこの段階で確認し、作業前の状態を写真に残しておきます。
取り外し作業｜本体を天井から外す
状態を確認したら、分電盤で換気扇の回路のブレーカーを切り、電気が来ていないことを確かめてから取り外しに入ります。グリルを外すと、本体を天井の野縁（のぶち）などに固定しているネジが見えてきます。VD-13Z9は金属ボディで2.2kgあるため、最後のネジを外す瞬間に本体が落ちないよう、片手で本体を支えながらドライバーを回していきます。
固定が外れたら、本体を少し下げて天井裏をのぞき、ダクトと電源ケーブルの位置を確認します。VD-13Z9の接続口はφ100mmで、アルミのフレキシブルダクトや塩ビ管がアルミテープなどで留められているのが一般的です。ダクトを外す際は、天井裏にダクトが引き込まれて見えなくならないよう、端を押さえておくのがポイントです。この時点で、ダクトの破れや接続部のテープの劣化がないかも確認します。
配線処理｜電源線を安全に外す
本体を下ろせる状態になったら、電源ケーブルを本体の端子から外します。古い換気扇では、端子部のネジが湿気で錆びていたり、被覆が硬くなっていたりすることがあるため、ケーブルを無理に引っ張らず、端子の状態を見ながら外していきます。被覆が傷んでいる場合は、新しい換気扇に接続する前に先端を切り直し、健全な部分を出してから使います。
浴室の換気扇は、壁のスイッチだけでなく、浴室乾燥機や照明と回路を分けていることもあります。外したケーブルがどの回路につながっているかを確認し、新しい換気扇の接続先を間違えないようにしておくことが大切です。この配線処理が、電気工事士の資格が必要になる理由そのものです。
新型設置｜後継機種を取り付ける
取り外しが終わったら、いよいよ新しい換気扇の取り付けです。この現場で取り付けたVD-13ZC14も、基本の交換先であるVD-13Z14も、埋込寸法はVD-13Z9と同じ205mm角、接続パイプもφ100mmです。そのため、通常は既存の天井開口とダクトをそのまま使って取り付けられます。現行機種もVD-13Z9と同じく、ダクト接続口は段付きの構造になっていて、フレキシブルダクトを差し込んでアルミテープを巻きやすくなっています。塩ビ管の場合は、接続時にダクトの向きを全方向7°まで微調整できるとメーカーが案内しています。
電源ケーブルは、現行機種に採用されている速結端子に差し込んで接続します。ダクトと配線をつないだら本体を開口に押し上げ、ネジで確実に固定します。速結端子接続と本体スライド脱着式はVD-13Z9から引き続き採用されている仕組みで、VD-13Z14とVD-13ZC14も同じ構造のため、将来点検するときにも扱いやすくなっています。最後にグリルを取り付けて、ブレーカーを戻します。
After｜新品の換気扇で浴室の空気がすっきり
取り付けが終わったら、スイッチを入れて試運転を行います。異音がないこと、シャッターがきちんと開いて空気が吸い込まれていること、グリル周りから空気が漏れていないことを確認して作業完了です。港区の現場も、特に大きな問題はなく順調に作業を終えることができました。新しい換気扇は、グリルと羽根にデュアルバリアマテリアルが採用されているため、ホコリが付きにくく、湿気の多い浴室でもお手入れの手間を減らしやすくなっています。
最後に、取り外したVD-13Z9を回収し、浴室の床や天井周りを清掃してお引き渡しとなります。天井の開口を加工しないので、交換前と同じ見た目のまま新しい換気扇に生まれ変わるのが、同じ寸法の後継機種を選ぶメリットです。
VD-13Z9とは？（特徴・仕様）
VD-13Z9は、三菱電機が2010年6月1日に発売した天井埋込形のダクト用換気扇です。WIN2Kでの分類は「ダクト用換気扇 天井埋込形」、流通サイトの仕様表では「浴室、トイレ、洗面所（居間、事務所、店舗）」とされており、住宅のサニタリー空間を中心に、居室や小規模な店舗・事務所でも使える13クラスの換気扇です。生産終了は2016年で、WIN2Kに掲載されている販売終了時点の価格（事業者向けの積算見積価格）は17,600円（税別）です。
| 項目 | VD-13Z9の仕様 |
|---|---|
| 種類 | ダクト用換気扇 天井埋込形 |
| 用途 | 浴室、トイレ、洗面所（居間、事務所、店舗） |
| 発売／生産終了 | 2010年6月1日発売／2016年生産終了 |
| 埋込寸法 | 205mm角 |
| 外形寸法 | 高さ204mm（ほかの2辺は286mm・354.5mm） |
| 接続パイプ径 | φ100mm |
| 風量（50/60Hz） | 125／130m³/h |
| 騒音（50/60Hz） | 29／29.5dB |
| 消費電力（50/60Hz） | 13／15.5W |
| 電源 | 100V |
| ボディ材質 | 金属製 |
| シャッター | 高密閉風圧式シャッター |
| グリル | プラスチック製・十字格子 |
| 質量 | 2.2kg |
※分類・発売日・生産終了年・価格・特長は三菱電機WIN2K、寸法・風量・騒音・消費電力・材質・質量は流通サイト（電材堂）の仕様表によります。
金属ボディの「Z」とプラスチックボディの「ZC」
VD-13Z9を理解するうえでいちばん大切なのが、同じ2010年6月1日に発売された兄弟機「VD-13ZC9」との違いです。三菱の13クラスでは、品番のZのあとに「C」が付くかどうかでボディの材質が分かれており、VD-13Z9は金属製、VD-13ZC9はプラスチック製です。WIN2Kでも、VD-13Z9の現行機種にはVD-13Z14とVD-13ZC14の両方が挙がっている一方、VD-13ZC9の現行機種はVD-13ZC14とVD-13ZVC7で、VD-13Z14は含まれていません。天井のグリルだけでは見分けにくいため、品番は必ず本体の銘板で確認してください。
また、同じ時期の品番には末尾に「-IN」が付いたVD-13Z9-INもあり、流通サイト（モノタロウ）ではグリル別売タイプとして扱われています。同じサイトの仕様表では外形寸法が高さ189mm×幅247mm×奥行335mm、質量2.1kgと、標準のVD-13Z9とは異なる数値が記載されています。VD-13Z9-INが付いている現場では、組み合わされているグリルも本体の寸法も標準品と違う可能性があるため、交換先は個別に確認が必要です。
ハイブリッドナノコーティングとデルタシロッコファン
WIN2Kに記載されているVD-13Z9の特長は、「ハイブリッドナノコーティング採用で、羽根汚れを10年ガード」を筆頭に、高効率羽根「デルタシロッコファン」、省電力設計の高効率モーター、高密閉風圧式シャッター、低騒音設計です。さらに、テーピングが容易な段付構造のパイプガイド（フレキダクト接続時）、塩ビ管接続時の全方向7°のダクト方向微調整、速結端子接続、スライド脱着式といった施工性に関わる仕組みも、すでにこの世代で採用されています。羽根に汚れが付きにくいコーティングと工事のしやすさの両方に力を入れた世代だといえます。
高密閉風圧式シャッターは、換気扇が止まっているときにダクト側からの逆流や冷気の侵入を抑えるための部品です。運転を始めると風の力で開き、止まると閉じる仕組みのため、長年使ううちにシャッターの動きが鈍くなると、停止中でも外気が入ってくる、運転中にパタパタと音がする、といった症状につながります。VD-13Z9の年式では、このシャッター周りの劣化も交換を考えるきっかけになりやすいポイントです。
VD-13Z3など古い13クラスとの違い
三菱の「VD-13Z」系列は長く続いているシリーズで、同じ13クラスでも世代によって中身が大きく異なります。たとえばVD-13Z3は1991年1月1日発売・1994年生産終了で、VD-13Z9より20年ほど前の世代にあたります。WIN2KではVD-13Z3の現行機種もVD-13Z14、VD-13ZC14、VD-13ZVC7と案内されていますが、VD-13Z3の特長欄には羽根のコーティングやデルタシロッコファンに関する記載はなく、販売終了時点の積算見積価格も13,800円（税別）と、VD-13Z9とは価格帯も異なります。
VD-13Z9は、汚れ対策のコーティングや高密閉シャッターといった、現在の三菱の換気扇にもつながる機能がそろった比較的新しい世代です。そのため、1990年代の機種からの交換に比べると、現行機種との違いは小さく、交換後の使い勝手の変化も穏やかです。逆にいえば、「まだ新しいほうだから大丈夫」と思っていても、設置から10年以上がたっていれば部品の寿命は確実に近づいています。古い13クラスの交換事情は世代ごとに異なるため、お手元の品番の数字まで正確に確認することが大切です。
VD-13Z9の交換が必要なタイミング
VD-13Z9は2010年から2016年まで生産されていた機種なので、ご家庭に付いているものは早いものでも設置から10年前後、長いものでは15年以上がたっています。ここでは、交換を考えるべきサインを3つの観点から整理します。
異音・換気不足が出てきたら
もっともわかりやすいサインは運転音の変化です。VD-13Z9の運転音は、新品時で50Hz地域が29dB、60Hz地域が29.5dBと、静かな部屋でもあまり気にならない程度に設計されています。それが「ウーン」とうなるような音、「カラカラ」「キュルキュル」という金属がこすれる音に変わってきたら、モーターの軸受けの摩耗や羽根のバランスの崩れが疑われます。港区の現場でも、交換のきっかけは異音でした。
換気不足も見逃せないサインです。浴室の鏡がいつまでも曇ったままになる、トイレの臭いが抜けるまでに時間がかかる、グリルにティッシュを近づけても吸い付かない、といった状態は、モーターの回転数の低下やダクトの詰まり、シャッターの開きが悪くなっていることが原因として考えられます。グリルの掃除をしても改善しない場合は、本体の交換を検討する段階です。
経年劣化のサイン
音や風量以外にも、本体の劣化は少しずつ表に出てきます。スイッチを入れてから羽根が回り始めるまでに時間がかかる、運転中に回転が不安定になる、止めたあとも焦げたような臭いがする、といった症状は、モーターやコンデンサーなど電気部品の劣化が考えられるため、使用を控えて早めに点検を依頼してください。
VD-13Z9は金属ボディのため、浴室のように湿気が多い場所では、本体や固定金具、端子部分に錆が出ていることもあります。グリルの周りに茶色い筋が付いている、天井に水染みのような跡がある場合は、結露した水分が本体を伝って落ちている可能性があります。このような状態で使い続けると、天井材が傷んで交換工事が大がかりになることもあるので注意が必要です。
使用年数の目安
住宅用の換気扇は、一般的に10年から15年程度が交換の目安といわれています。VD-13Z9の発売は2010年、生産終了は2016年なので、在庫品が使われた時期を考えても、2026年時点で設置から10年未満のものはほとんどないと考えられます。つまり、VD-13Z9はほぼすべてが交換の目安に入っている機種です。
| 状態 | 目安 | おすすめの対応 |
|---|---|---|
| 異音がない・換気も十分 | 設置から10年前後 | グリルの掃除を続けつつ、交換時期を計画しておく |
| 音が少し大きくなった | 設置から10〜15年 | 点検を依頼し、交換の見積もりを取っておく |
| 異音・換気不足・回り始めの遅れ | 年数にかかわらず | 早めに本体ごと交換する |
生産終了から年数がたつと、補修用の部品も手に入りにくくなります。VD-13Z9は生産終了から約10年がたっているため、モーターだけを交換するといった部分修理は現実的ではなく、本体ごと現行機種に交換するのが基本の考え方です。完全に止まってからでは、浴室のカビや結露が一気に進むこともあるため、症状が軽いうちに計画的に交換するのがおすすめです。
VD-13Z9の後継機種と互換性
ここでは、VD-13Z9からの交換先となる機種と、その違いを詳しく見ていきます。基本の交換先はVD-13Z14ですが、同じく公式の現行機種であるVD-13ZC14との比較も交えて解説します。
公式後継機種の型番
三菱電機のWIN2Kでは、VD-13Z9の現行機種としてVD-13Z14、VD-13ZC14、VD-13ZVC7の3機種が案内されています。このうち、VD-13Z9と同じ金属ボディで、品番の系譜をそのまま受け継いでいるのがVD-13Z14です。VD-13Z14は2024年6月3日の発売で、事業者向けの積算見積価格は27,100円（税別）となっています。
VD-13Z9からVD-13Z14までの間には、いくつかの世代があります。WIN2Kで確認できたのは、VD-13Z10（2016年6月1日発売・2020年生産終了）、VD-13Z12（2020年6月1日発売・2022年生産終了）、VD-13Z13（2022年6月1日発売・2024年生産終了）で、いずれも現行機種はVD-13Z14です。VD-13Z9の次の世代にあたるVD-13Z10では、羽根のコーティングが「ハイブリッドナノコーティング・プラス」に、ファンが「デルタシロッコファンβ」になりました。VD-13Z12ではグリルにデュアルバリアマテリアルが加わり、VD-13Z14ではグリルと羽根の両方がデュアルバリアマテリアルになっています。どの世代から交換する場合でも、2026年9月時点の交換先はVD-13Z14に集約されています。
| 品番 | 発売 | 生産終了 | 現行機種（WIN2K） |
|---|---|---|---|
| VD-13Z9 | 2010年6月 | 2016年 | VD-13Z14／VD-13ZC14／VD-13ZVC7 |
| VD-13Z10 | 2016年6月 | 2020年 | VD-13Z14／VD-13ZC14／VD-13ZVC7 |
| VD-13Z12 | 2020年6月 | 2022年 | VD-13Z14／VD-13ZC14／VD-13ZVC7 |
| VD-13Z13 | 2022年6月 | 2024年 | VD-13Z14／VD-13ZC14／VD-13ZVC7 |
| VD-13Z14 | 2024年6月 | 現行 | — |
サイズ・性能の違い（比較表）
VD-13Z9と後継機種の仕様を並べると、交換のしやすさがよくわかります。埋込寸法とパイプ径はもちろん、VD-13Z14は外形寸法や風量、消費電力、質量までVD-13Z9と同じ数値です。
| 項目 | VD-13Z9（旧） | VD-13Z14（後継） | VD-13ZC14（参考） |
|---|---|---|---|
| ボディ材質 | 金属製 | 金属製（鋼板） | プラスチック製 |
| 埋込寸法 | 205mm角 | 205mm角 | 205mm角 |
| 外形寸法（高さ／ほか2辺） | 204／286・354.5mm | 204／286・354.5mm | 210／286・351mm |
| 接続パイプ径 | φ100mm | φ100mm | φ100mm |
| 風量（50/60Hz） | 125／130m³/h | 125／130m³/h | 125／130m³/h |
| 騒音（50/60Hz） | 29／29.5dB | 28.5／29dB | 27.5／28.5dB |
| 消費電力（50/60Hz） | 13／15.5W | 13／15.5W | 13／15.5W |
| 質量 | 2.2kg | 2.2kg | 1.6kg |
| 羽根・グリル | ハイブリッドナノコーティング（羽根） | デュアルバリアマテリアル（グリル・羽根） | デュアルバリアマテリアル（グリル・羽根） |
| ファン | デルタシロッコファン | デルタシロッコファンβ | デルタシロッコファンβ |
| シャッター | 高密閉風圧式 | 高密閉風圧式 | 高密閉風圧式 |
| WIN2K掲載価格（税別・事業者向け積算見積価格） | 17,600円（販売終了時点） | 27,100円 | 24,600円 |
※VD-13Z9の寸法等は電材堂、VD-13Z14は住の森・カインズ、VD-13ZC14は住の森の仕様表、発売日・価格・特長は三菱電機WIN2Kによります。外形寸法は、サイトによって幅と奥行の表記が入れ替わっているため、高さとほかの2辺の数値で示しています。
数値で見ると、VD-13Z14はVD-13Z9と外形寸法・風量・消費電力・質量が同じで、運転音だけが50Hz・60Hzともに0.5dB下がっています。段付きのダクト接続口、塩ビ管接続時の全方向7°の微調整、速結端子、本体スライド脱着式といった施工性の仕組みはVD-13Z9の時点ですでに採用されており、変わったのは主に汚れ対策とファンです。羽根のハイブリッドナノコーティングが、グリルと羽根の両方に使われるデュアルバリアマテリアルに置き換わり、ファンもデルタシロッコファンβになりました。取り付け方が大きく変わらないことも、VD-13Z9からの交換がしやすい理由のひとつです。
VD-13Z14とVD-13ZC14の選び分け
VD-13Z9からの交換では、VD-13Z14とVD-13ZC14のどちらも取り付け寸法は合います。VD-13Z14を選ぶ理由は、VD-13Z9と同じ金属ボディを受け継いでいることです。もともと金属製の換気扇が付いていた現場で、同じ材質のまま入れ替えたい場合や、居間・事務所・店舗など浴室以外の用途で使っている場合は、VD-13Z14を選ぶのが素直な考え方です。
一方のVD-13ZC14は、プラスチックボディで質量が1.6kgとVD-13Z14より0.6kg軽く、運転音も27.5／28.5dBとさらに低い数値になっています。事業者向けの価格もVD-13ZC14のほうが低く設定されています。浴室やトイレ、洗面所など住宅のサニタリー空間で使っていて、静かさや費用を優先したい場合は、VD-13ZC14も有力な選択肢です。港区の浴室の事例でも、静音設計でありながら浴室の湿気をしっかり取り除ける機種として、VD-13ZC14が選ばれています。なお、WIN2KにはVD-13ZVC7も現行機種として挙がっていますが、品番の系列が異なる機種のため、検討する場合は仕様を個別に確認してください。
他メーカーとの互換性
パナソニックや東芝など、他メーカーの天井埋込形換気扇に交換することも不可能ではありません。ただし、メーカーが違うと、同じ風量クラスでも埋込寸法や本体の奥行、ダクト接続口の位置が異なるのが一般的です。VD-13Z9の埋込寸法205mm角に合う機種を選ばないと、天井の開口を広げたり、逆に隙間をふさぐ部材が必要になったりして、工事の手間と費用が増えます。
また、天井裏のスペースやダクトの取り回しによっては、本体の高さや接続口の向きが変わるだけで取り付けられないこともあります。VD-13Z9からの交換であれば、同じ三菱のVD-13Z14またはVD-13ZC14を選ぶのが、寸法の確認が少なく、工事時間も読みやすい方法です。他メーカーを希望する場合は、現地で天井の開口と天井裏の状態を確認したうえで判断することをおすすめします。
VD-13Z9交換の方法と工事の流れ
VD-13Z9の交換は、電気工事士の資格を持つ業者に依頼するのが前提です。ここでは参考として、資格を持つ方が作業する場合の手順と、業者に依頼する場合の流れ、交換時の注意点を紹介します。
DIY手順（電気工事士の資格がある場合）
前述のとおり、VD-13Z9は電源線を本体に直接つなぐタイプのため、資格のない方のDIYはできません。第二種電気工事士以上の資格をお持ちの方が作業する場合の、一般的な流れは次のとおりです。
- 天井のグリルを外し、本体の銘板で品番がVD-13Z9であることを確認する
- 分電盤で換気扇の回路のブレーカーを切り、検電器で電気が来ていないことを確認する
- 本体を支えながら固定ネジを外し、天井から少し下ろす
- φ100mmのダクト接続部のテープをはがし、ダクトを外す（天井裏に落とさないよう端を押さえる）
- 電源ケーブルを端子から外し、被覆の状態を確認する
- 新しい換気扇（VD-13Z14など）の速結端子に電源ケーブルを接続する
- ダクトを接続口に差し込み、アルミテープで隙間なく固定する
- 本体を205mm角の開口に押し上げてネジで固定し、グリルを取り付ける
- ブレーカーを戻して試運転し、異音・吸い込み・シャッターの動きを確認する
金属ボディのVD-13Z9は2.2kgあり、脚立の上で片手で支えながらネジやダクトを扱う作業になります。天井材が古くなっていると、ネジを外した拍子に本体の重みで天井が割れることもあるため、作業は2人で行うのが安全です。
業者依頼の流れ
換気生活に交換を依頼する場合の流れは、次のとおりです。LINEで写真を送っていただくだけで見積もりができるため、忙しい方でも手軽に相談できます。
- LINEで、VD-13Z9の本体の銘板（品番が書かれたシール）とグリル全体、設置場所の写真を送る
- 設置場所や症状をもとに、VD-13Z14やVD-13ZC14などの交換先と見積もり金額を案内
- 内容と金額に納得いただけたら、工事日を決定
- 工事当日、既存の換気扇を取り外し、新しい換気扇を取り付け（浴室やトイレの換気扇で15分〜30分程度が目安）
- 試運転で動作を確認し、古い換気扇を回収してお引き渡し
費用は、VD-13Z14への交換で35,000円〜41,000円前後が目安です。参考までに、換気生活に掲載されているVD-13ZC14のコミコミ価格は32,230円（税込・本体＋工事、下取り適用時）※2026年9月時点の掲載価格で、通常価格は37,730円（税込）、下取りは5,500円です。コミコミ価格には、商品・工事・処分・出張費が含まれています。ダクトの補修やスイッチの交換が必要な場合は見積もりの段階で金額が変わることがあるため、正確な金額はLINEから無料見積もりでご確認ください。
交換時の注意点
VD-13Z9の交換で最初に気をつけたいのが、品番の読み違いです。同じ2010年発売のVD-13ZC9、グリル別売のVD-13Z9-IN、さらにVD-13ZVC7のような別系列の13クラスの品番は、天井から見るとよく似ています。とくにVD-13ZC9の現行機種にはVD-13Z14が含まれていないため、見た目だけで判断すると交換先の選び方を誤ることがあります。見積もりを依頼する際は、グリルを外した本体の銘板の写真を用意しておくとスムーズです。
もうひとつの注意点は、天井裏のダクトの状態です。VD-13Z9が設置されてから10年以上がたっていると、アルミテープがはがれかけていたり、フレキシブルダクトに破れがあったりすることがあります。新しい換気扇を取り付けても、ダクトの途中で空気が漏れていては本来の換気能力を発揮できません。交換のタイミングでダクト接続部も点検し、必要に応じて補修しておくと安心です。また、換気生活ではダクトクリーニングを同時に注文することもできます。
最後に、スイッチについても確認しておきましょう。VD-13Z14はスイッチが別売で、壁にある既存のスイッチをそのまま使うのが一般的です。ただし、スイッチ自体が古くなって接触が悪くなっている場合や、パイロットランプが切れている場合は、換気扇と同時に交換しておくと、あとから別の工事を依頼する手間が省けます。
VD-13Z9交換・後継機種に関するよくある質問
Q. VD-13Z9とVD-13ZC9の見分け方を教えてください。
A. どちらも2010年6月発売の13クラスで、天井から見えるグリルだけでは見分けにくい機種です。見分けるには、グリルを外して本体の銘板で品番を確認するのが確実です。VD-13Z9は金属製ボディ、VD-13ZC9はプラスチック製ボディで、WIN2Kで案内されている現行機種も異なります（VD-13Z9はVD-13Z14・VD-13ZC14・VD-13ZVC7、VD-13ZC9はVD-13ZC14・VD-13ZVC7）。
Q. VD-13Z14に交換するとき、天井の穴を広げる必要はありますか？
A. VD-13Z9とVD-13Z14は、どちらも埋込寸法205mm角・接続パイプφ100mmで、外形寸法も同じ数値です。そのため、通常は天井の開口をそのまま使って交換できます。ただし、天井材が傷んでいる場合などは補修が必要になることがありますので、現地の状況を写真で確認させてください。
Q. 金属ボディのVD-13Z9を、プラスチックボディのVD-13ZC14に交換しても大丈夫ですか？
A. はい、VD-13ZC14はWIN2KでVD-13Z9の現行機種として案内されている機種のひとつで、埋込寸法やパイプ径、風量も同じです。換気生活でも、浴室のVD-13Z9をVD-13ZC14に交換した事例があります。浴室やトイレなどのサニタリー用途で、静かさや費用を重視する場合はVD-13ZC14も選択肢になります。居間・事務所・店舗などで使っている場合や、同じ金属ボディにしたい場合はVD-13Z14がおすすめです。
Q. VD-13Z9からVD-13Z14に交換すると、音は静かになりますか？
A. 流通サイトの仕様表での騒音値は、VD-13Z9が29／29.5dB（50/60Hz）、VD-13Z14が28.5／29dBで、数値上は0.5dB下がっています。ただ、実際に「静かになった」と感じる理由の多くは、劣化したモーターや軸受けの異音がなくなることです。新品に交換することで、購入当初のような静かな運転に戻ると考えてください。
Q. VD-13Z9の電気代は、VD-13Z14に交換すると安くなりますか？
A. 消費電力はVD-13Z9、VD-13Z14ともに50Hzで13W、60Hzで15.5Wと同じ数値のため、仕様上の電気代はほぼ変わりません。VD-13Z14は省電力設計の高効率モーターを採用していますが、カタログの消費電力の数値としては同じです。電気代の節約よりも、異音や換気不足の解消、お手入れのしやすさが交換のメリットになります。
Q. VD-13Z9のモーターだけを修理することはできますか？
A. VD-13Z9は2016年に生産終了しており、それから約10年がたっています。補修用の部品が入手しにくくなっているうえ、本体全体も経年劣化しているため、モーターだけを交換してもほかの部品が続けて不調になる可能性があります。費用と手間を考えると、本体ごとVD-13Z14などの現行機種に交換するのが現実的です。
Q. VD-13Z9-INが付いていますが、交換先は同じですか？
A. VD-13Z9-INは、流通サイトでグリル別売タイプとして扱われている品番です。同じサイトの仕様表では外形寸法や質量が標準のVD-13Z9と異なる数値になっているため、交換先が標準品と同じになるとは限りません。見積もりの際は、本体の銘板とグリル全体、できれば天井開口の寸法がわかる写真をお送りいただければ、交換先と仕上がりをご案内します。
Q. 交換工事のときに、天井裏のダクトも交換したほうがいいですか？
A. ダクトに破れや外れがなければ、既存のダクトをそのまま使えることがほとんどです。ただし、VD-13Z9の設置から10年以上がたっていると、接続部のテープの劣化やダクトの破損が見つかることもあります。工事の際に接続部の状態を確認し、補修が必要な場合はその場でご相談します。
まとめ｜VD-13Z9の交換と後継機種選び
VD-13Z9は、三菱電機が2010年から2016年まで生産していた、金属ボディの天井埋込形ダクト用換気扇です。ハイブリッドナノコーティングや高密閉風圧式シャッターを備えた世代ですが、2026年の時点で設置から10年以上がたっているものがほとんどで、異音や換気不足が出てきたら交換を考えるタイミングです。
交換先の基本は、同じ金属ボディのVD-13Z14です。埋込寸法205mm角、接続パイプφ100mm、外形寸法、風量、消費電力がVD-13Z9と同じ数値のため、天井の開口をそのまま使って入れ替えられます。浴室やトイレなどで静かさや費用を重視するなら、同じく公式の現行機種であるプラスチックボディのVD-13ZC14も選択肢です。交換には電気工事士の資格が必要なため、DIYではなく業者に依頼してください。
