V-10Z8の交換と後継機種まとめ｜工事手順も写真付きで解説

グリルを外して本体のラベルを見たら「V-10Z8」。頭に「D」の付かない、見慣れない品番だった。

そんな三菱電機の天井換気扇を前に、何に替えればよいのか調べている方へ、先に答えをお伝えします。V-10Z8の交換先は、三菱電機が「従来タイプ取替専用機種」としている天井埋込形換気扇「VD-10ZJ14」です。品番の頭が「V-」から「VD-」に、末尾が「Z8」から「ZJ14」に変わるので別物のように見えますが、天井の埋込寸法180mm角、接続パイプφ100mm、そして天井裏でダクトがつながる排気口の高さ140mmという、取り替えで大事になる3つの寸法がそろっている組み合わせです。

V-10Z8は、三菱電機の総合カタログ資料編「ダクト用換気扇の経歴」で発売時期が1984年とされている、40年以上前の機種です。同じ表を読み進めると、V-10Z8のすぐ後には1986年の「VD-10Z」、1987年の「VD-10ZJ」が続き、そこから「ZJ」の名前を受け継いだ機種が2024年発売のVD-10ZJ14まで代を重ねています。一方で、名前のよく似た「VD-10Z8」という2008年発売の別機種もあり、こちらの交換先はVD-10Z14などで、V-10Z8とは行き先が異なります。

この記事では、品番が「V-10Z8」から「VD-10ZJ14」へと変わる理由を、三菱電機の業務支援サイトWIN2Kとカタログの寸法比較表で確認できた数字から読み解きます。あわせて、天井換気扇を入れ替える作業をよくある現場の一例として写真付きで追いかけ、交換のタイミング、DIYの可否、よくある質問まで順に整理しました。ご自宅の換気扇の写真を手元に置きながら読み進めてみてください。

V-10Z8交換の結論まとめ

V-10Z8の交換を考え始めた方が、最初に押さえておきたい要点を一つの表に整理しました。どの項目も、この先の章でくわしい根拠を説明しています。

確認したいこと	V-10Z8の場合の答え
後継機種	VD-10ZJ14（三菱電機 ダクト用換気扇 天井埋込形・2024年6月3日発売）WIN2Kの主な機能・仕様に「従来タイプ取替専用機種」と記載
そのまま入れ替えられるか	埋込寸法180mm角・接続パイプφ100mm・排気口高さ140mmが同じ（三菱電機カタログの寸法比較表）本体高さは200mm→217mmと17mm高くなるため、天井裏の余裕は現地で確認
工事時間	浴室・トイレの換気扇交換は15分〜30分程度が目安（換気生活FAQ）40年以上前の機種のため、ネジの固着やダクトの傷みがあると長くなることがある
DIY可否	資格がない方は不可（VD-10ZJ14は速結端子で電源線を本体につなぐ方式で、電気工事士の作業になる）
おすすめの交換方法	本体ラベルで「V-10Z8」（頭にDが付かない）を確認し、VD-10ZJ14へ本体ごと交換する

後継機種は「ZJ」の名前を受け継ぐVD-10ZJ14

電材店タロトデンキがウェブ上に載せている三菱換気扇の新旧対比表を見ると、V-10Zタイプの欄に「V-10Z、V-10Z2、V-10Z2-1、V-10Z3〜V-10Z8」がまとめて書かれ、新形名はいずれもVD-10ZJ14、備考は「風量増加」です。三菱電機のWIN2Kでも、VD-10ZJ14の主な機能・仕様の最後に「従来タイプ取替専用機種」という一文が入っており、古い天井埋込形からの取り替えを前提にした機種であることがはっきりしています。

VD-10ZJ14は2024年6月3日に発売された現行機種で、WIN2Kでの品名は「ダクト用換気扇 天井埋込形」です。据付工事説明書では、浴室・トイレ・洗面所・居間・事務所・店舗の天井に取り付けるよう案内されています。V-10Z8が付いている場所が浴室でもトイレでも、同じ機種で入れ替えを考えられます。反対に、台所・厨房・飲食店のように熱気や油煙が出る場所や、温泉地などには据え付けないよう説明書で注意されています。

工事時間はネジ留めグリルと天井裏の高さで前後する

換気生活のよくある質問では、浴室やトイレの換気扇交換にかかる時間を15分〜30分程度と案内しています。V-10Z8からVD-10ZJ14への交換は天井の開口を広げる加工がいらない組み合わせなので、新しい本体の取り付け自体は大きく変わりません。

V-10Z8ならではの時間の読みどころは2つあります。ひとつは、グリルがばねではなくネジで留められていることです。浴室の湿気に40年以上さらされたネジはさびて頭がつぶれやすく、ここで手間取ると最初の一歩から予定が延びます。もうひとつは、後継のVD-10ZJ14の本体高さが寸法比較表で217mmと、V-10Z8の200mmより17mm高いことです。天井裏に梁や配管が迫っている場合は位置の確認や調整が加わります。反対に、排気口の高さはどちらも140mmなので、ダクトをつなぎ直す工程そのものは大きく変わりません。

DIYは資格がある方に限られる

VD-10ZJ14はコンセントに差し込むプラグ式ではなく、天井裏から来ている電源線を本体の速結端子に差し込んでつなぐ方式です。据付工事説明書には「電気工事は電気工事士の方が実施してください」と書かれており、電線をつなぎ替える作業は電気工事士の資格がないと行えません。資格をお持ちでない方は、取り外しから取り付けまでを専門業者に任せることになります。

「V-」か「VD-」かの確認が交換の第一歩

おすすめの交換方法は、本体のラベルで品番を確かめてから、VD-10ZJ14へ本体ごと入れ替えることです。部品だけの修理は、発売から40年以上たった機種では現実的ではありません。品番の確認が特に大切なのは、後で説明するように「V-10Z8」と「VD-10Z8」では交換先が違うためで、ラベルの写真を一枚撮っておくだけで取り違えを防げます。

実際のV-10Z8交換の様子

ここからは、V-10Z8をVD-10ZJ14へ入れ替える作業の流れを、よくある現場の一例としてご紹介します。舞台は、1980年代半ばに建てられた戸建て住宅の浴室です。V-10Z8の発売時期と同じころの住まいでは、新築時の換気扇が一度も替えられないまま使われ続けていることがあります。トイレや洗面所の天井に付いている場合も、作業の流れはほぼ同じです。

Before

作業の前に、まず天井の様子を確認します。三菱電機のカタログの寸法比較表では、V-10Z8のグリルは242mm角のプラスチック製で、取り付けは「ネジ締め方式」とされています。今の機種のようにばねで引っかけるのではなく、ネジでグリルを留めている点が、この年代の機種らしいところです。長年の湯気でグリルが黄ばみ、天井との境目に黒い筋が出ていることもよくあります。

続いて換気扇を回し、音と吸い込み具合をチェックします。うなり音が以前より目立つ、薄い紙をグリルにかざしても揺れが小さい、といった様子があれば、モーターや羽根の能力が落ちていると判断できます。そのうえでグリルのネジを外し、内部のラベルが「V-10Z8」であること、つまり「V」の直後に「D」がないことを写真で記録してから、本格的な作業に移ります。

取り外し作業

ブレーカーを落とし、換気扇に電気が来ていないことを確かめてから取り外しにかかります。グリルを外すと、内側の羽根やケーシングにほこりと湿気がまじった汚れが層になっていることが多く、作業前に浴槽や床を養生しておくと後片付けが楽になります。

V-10Z8は、カタログの寸法比較表でダクト接続口の着脱が「スライド脱着式」とされている機種です。とはいえ、40年以上同じ位置に収まっていた本体は、天井材とのすき間に汚れが固まっていたり、固定ネジがさびていたりして、思うように動かないことがあります。天井材を割らないよう、ネジは少しずつ力をかけて緩め、本体をゆっくり下ろしていきます。

配線処理

本体が天井から離れたら、端子につながっている電源線を切り離します。昭和の終わりごろに引かれた電線は、被覆が硬くなったり、芯線の先が黒ずんだりしていることがあります。その場合は傷んだ部分を切り落として、新しい芯線をむき出しにしておきます。VD-10ZJ14は電線を速結端子に差し込むだけで固定する方式なので、芯線がまっすぐで傷のない状態になっているかどうかが、接続の確実さを左右します。

浴室に取り付ける場合は、アース線の有無もここで確認します。VD-10ZJ14の据付工事説明書では、浴室など湿気の多いところで使う場合はアース端子を使って必ずD種接地工事を行い、漏電ブレーカーを取り付けるよう指示されています。築年数の古い住宅ではアース線が来ていないこともあるため、その場合の対応もこの段階で相談します。

新型設置

天井の開口と野縁の状態を確かめたら、VD-10ZJ14の取り付けに移ります。埋込寸法はV-10Z8と同じ180mm角で、排気口の高さもどちらも140mmです。天井裏のダクトがつながる位置が変わらないため、古いダクトの向きや高さを大きく動かさずに新しい本体の接続口へ届かせやすいのが、この組み合わせのよいところです。

VD-10ZJ14のダクト接続口は、フレキダクトをつなぐときにテープを巻きやすい段付構造で、塩ビ管をつなぐ場合は全方向に7°までダクトの向きを微調整できます。ダクトをアルミテープで確実に巻き、電源線を速結端子に差し込み、浴室ではアース線も接続したうえで本体を固定します。最後に、ばねで取り付ける新しいグリルをはめ込みます。カタログの寸法比較表ではグリル角寸法が242mmから250mmへ少し大きくなっているため、古いグリルの跡が隠れやすくなります。

After

ブレーカーを入れて運転を始めたら、異音がないか、グリルの前に薄い紙をかざして手前へ引き寄せられるか、グリルが天井にすき間なく収まっているかを順に見ていきます。カタログの寸法比較表の風量はV-10Z8が84/66m³/h（50Hz/60Hz）、VD-10ZJ14が90/95m³/hで、とくに60Hz地域では数字の差が大きくなります。

作業の終わりに、新しい品番とスイッチの扱い方、グリルのお手入れ方法をお伝えして完了です。VD-10ZJ14の取扱説明書では、6か月に1度を目安にグリルを掃除するよう案内されています。ネジ留めだったV-10Z8のグリルと違い、ばね式で外しやすくなったぶん、日ごろのお手入れにも取りかかりやすくなります。

V-10Z8とは？（特徴・仕様）

V-10Z8は、三菱電機が1980年代半ばに出していたダクト用換気扇で、天井に埋め込んで使うタイプです。吸い込んだ空気を天井裏のダクトへ送り、建物の外まで運んで排出します。外壁に開けた穴から直接外へ出すパイプ用ファンとは、空気の通り道がまったく異なります。三菱電機の総合カタログ資料編「ダクト用換気扇の経歴」では、「V-10Zタイプ」の最終世代として掲載されています。

カタログの寸法比較表で確認できたV-10Z8の数字

V-10Z8の製品ページは、三菱電機のWIN2Kでは見当たりませんでした。代わりに、三菱電機の総合カタログ資料編（タロトデンキが掲載しているPDF）の寸法比較表から数字を拾っています。騒音・消費電力・生産終了年はこの表に項目がないため、記事では扱っていません。

項目	V-10Z8
種類	ダクト用換気扇 天井埋込形（V-10Zタイプ）
発売時期	1984年
風量（50Hz/60Hz）	84/66m³/h
埋込寸法	180mm角
排気径（接続パイプ）	φ100mm
本体高さ	200mm
排気口高さ	140mm
グリル角寸法	242mm
本体材質／グリル材質	金属／プラスチック
ダクト接続口の着脱	スライド脱着式
グリルの取り付け	ネジ締め方式
騒音・消費電力・生産終了	メーカーの資料では確認できませんでした

数字のなかで注目したいのは、風量が50Hzで84m³/h、60Hzで66m³/hと、周波数によって差がある点です。同じ表に載っている現行のVD-10ZJ14は90/95m³/hで、60Hzのほうがやや多くなっています。西日本など60Hzの地域でV-10Z8を使っている場合は、交換による風量の変化を感じやすい組み合わせといえます。

V-10Zタイプの最後の世代

同じ寸法比較表には、V-10Zタイプとして1971年のV-10Zから、1973年のV-10Z2、1975年のV-10Z3、1976年のV-10Z4、1978年のV-10Z5、1979年のV-10Z6、1982年のV-10Z7、そして1984年のV-10Z8までが並んでいます。埋込寸法180mm角、排気径φ100mm、排気口高さ140mmはこの間ずっと同じで、本体高さはV-10Z2からV-10Z7までの198mmに対し、V-10Z8は200mmです。

風量にも世代の違いが表れています。V-10Z6とV-10Z7は75/60m³/h、V-10Z8は84/66m³/hで、V-10Z8で50Hz時の風量が1割ほど増えています。またV-10Z6の備考には「本体ネジ式着脱」とあり、ダクト接続口の着脱も「ネジ式脱着」を示す記号になっていますが、V-10Z7とV-10Z8は「スライド脱着式」を示す記号です。V-10Z8は、1971年から十数年続いたV-10Zタイプが改良を重ねた到達点の機種と見ることができます。

同じ表の次の行は「VD-10Z」

寸法比較表でV-10Z8の次に載っているのは、1986年発売の「VD-10Z」です。品番の頭が「V-」から「VD-」に変わったのはこの世代からで、VD-10Zも埋込寸法180mm角・排気口高さ140mm・風量84/66m³/hと、V-10Z8と同じ数字が並んでいます。本体高さは205mmで、V-10Z8より5mm高くなっています。

品番に加わった「D」の意味については、三菱電機の資料のなかに説明を見つけられませんでした。確かなのは、1986年のVD-10Zから頭が「VD-」になり、この表に並ぶ後の世代はすべてその表記を使っていることです。WIN2KではVD-10Zの生産終了は1987年、現行機種はVD-10ZJ14とされており、V-10Z8と同じ行き先になっています。

V-10Z8の交換が必要なタイミング

V-10Z8は1984年発売の機種です。交換を急ぐべきかどうかを判断するために、日々の使用の中で気づきやすいサインと、年数から考える目安を整理しておきます。

異音・換気不足

運転中に「ゴー」「ウォーン」といった低いうなりが大きくなった、回り始めに引っかかるような音がする、運転中にカタカタと何かが当たる音がする。こうした音の変化は、モーターの軸受けがすり減っていたり、羽根に付いた汚れで回転のバランスが崩れていたりするときによく現れます。羽根の汚れなら掃除で静かになることもありますが、モーターから出る音は掃除では改善しません。

換気の力が落ちているサインも見逃さないようにしましょう。入浴後に浴室の壁や天井に水滴が長く残る、鏡の曇りが取れにくい、トイレのにおいが抜けにくい、といった変化です。V-10Z8は60Hzで66m³/hと、現行機種に比べて風量の数字が控えめな機種でもあります。もともとの能力に経年の低下が重なると、換気不足を感じやすくなります。

経年劣化

V-10Z8の本体は金属製で、グリルはプラスチック製です。浴室のように湿気の多い場所では、金属部分のさびや、プラスチックの黄ばみ・ひび割れが年数とともに進みます。グリルを留めるネジがさびて回らなくなっていたり、グリルの縁が欠けていたりするのは、本体全体が同じだけ年を重ねているサインです。

焦げくさいにおいがする、グリルの周辺が熱っぽい、運転が途切れ途切れになる――このような異常に気づいたら、その場でスイッチを切り、それ以上は使わずに点検を受けてください。年数のたったモーターや配線の不具合を放置すると、発煙などの事故につながるおそれがあります。

使用年数の目安

後継機種VD-10ZJ14の取扱説明書には、設計上の標準使用期間が15年と書かれており、これを超えて使うと経年劣化による発火やけがなどの事故につながるおそれがあると注意されています。現行機種でさえ15年がひとつの区切りとされているなかで、1984年発売のV-10Z8は、仮に発売の年に取り付けられていたとすれば2026年時点で40年以上使われていることになります。

目安になる数字	内容	出典
V-10Z8の発売時期	1984年	三菱電機カタログ資料編の寸法比較表
VD-10ZJ14の設計上の標準使用期間	15年（製造年を始期とする）	VD-10ZJ14の取扱説明書
VD-10ZJ14の補修用性能部品の保有期間	製造打切り後6年	VD-10ZJ14の取扱説明書

現行機種でも補修用性能部品の保有期間は製造打切り後6年とされています。40年以上前のV-10Z8では、モーターなどの部品を取り寄せて直すことはまず期待できません。今は回っていても、止まってから慌てるより、動いているうちに日程を決めて入れ替えておくほうが、浴室にカビや結露が広がる心配も少なく済みます。

V-10Z8の後継機種と互換性

ここでは、V-10Z8の交換先がなぜ「VD-10ZJ14」なのかを、品番の移り変わりと寸法の数字から確かめていきます。品番の似た機種との違いや、他メーカー品を選ぶ場合の考え方もあわせて整理します。

公式後継機種の型番

三菱電機のWIN2Kでは、VD-10ZJ14の主な機能・仕様として、グリル部と羽根部へのデュアルバリアマテリアルの採用、高効率羽根「デルタシロッコファンβ」、省電力設計の高効率モーター、高密閉風圧式シャッター、低騒音設計、段付構造のダクト接続口、塩ビ管接続時の全方向7°の微調整、速結端子接続、本体スライド脱着式が挙げられ、最後に「従来タイプ取替専用機種」と記されています。

WIN2KでV-10Z8の製品ページそのものは見つかりませんでしたが、V-10Z8の次の世代にあたるVD-10Zの製品ページでは、現行機種としてVD-10ZJ14だけが案内されています。さらに、電材店の新旧対比表でもV-10ZからV-10Z8までの新形名がVD-10ZJ14とされています。メーカーと販売店のどちらの情報でも、交換先はVD-10ZJ14で一致しています。

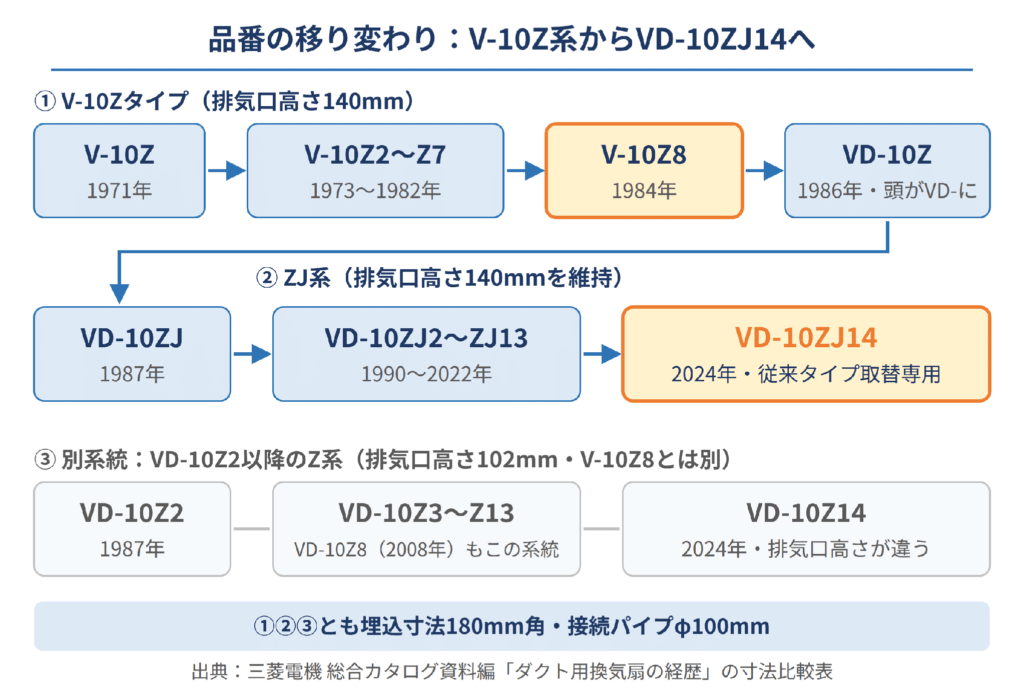

図：V-10Z系からVD-10ZJ14へ続く品番の移り変わり

図のとおり、V-10Z8から続く流れは1986年のVD-10Zを経て、1987年に「ZJ」の名前を持つVD-10ZJへ受け継がれました。寸法比較表には、その後もVD-10ZJ2（1990年）、VD-10ZJ4（1994年）、VD-10ZJ5（1999年）、VD-10ZJ6（2004年）、VD-10ZJ7（2007年）、VD-10ZJ8（2008年）、VD-10ZJ9（2010年）、VD-10ZJ10（2016年）、VD-10ZJ12（2020年）、VD-10ZJ13（2022年）、VD-10ZJ14（2024年）と続き、すべて埋込寸法180mm角・排気口高さ140mmで並んでいます。

一方、同じ1987年に発売されたVD-10Z2からは、排気口高さが102mmの別の流れが始まっています。こちらもVD-10Z3（1990年）からVD-10Z13（2022年）まで代を重ね、現行機種はVD-10Z14です。品番に「J」が付くかどうかで、天井裏でダクトがつながる高さが違う2つの系統に分かれている、というのが寸法比較表から読み取れる構図です。

サイズ・性能の違い（比較表）

V-10Z8とVD-10ZJ14を、三菱電機カタログの寸法比較表と、WIN2Kの仕様表で比べました。寸法比較表の「本体高さ」とWIN2Kの「外形寸法の高さ」は測り方が異なるとみられ、VD-10ZJ14でも217mmと232mmで数字が違います。新旧を比べるときは、同じ表どうしの数字で比べるのが確実です。

項目	V-10Z8（旧機種）	VD-10ZJ14（後継機種）
発売時期	1984年	2024年6月3日
埋込寸法	180mm角	180mm角
排気径（接続パイプ）	φ100mm	φ100mm
排気口高さ（寸法比較表）	140mm	140mm
本体高さ（寸法比較表）	200mm	217mm
グリル角寸法（寸法比較表）	242mm	250mm
グリルの取り付け	ネジ締め方式	バネ取付方式
風量（50Hz/60Hz）	84/66m³/h	90/95m³/h
騒音（50Hz/60Hz）	資料で確認できず	25.5/26.5dB（WIN2K）
消費電力（50Hz/60Hz）	資料で確認できず	7.2/9.3W（WIN2K）
外形寸法（高さ×幅×奥行）	資料で確認できず	232×324.5×250mm（WIN2K）
製品質量	資料で確認できず	2.0kg（WIN2K）
電源接続	資料で確認できず	速結端子接続・単相100V（WIN2K）

取り替えで最初に見るべきなのは、上の3行です。天井の穴の大きさを決める埋込寸法、ダクトの太さを決める排気径、そして天井裏でダクトがつながる位置を決める排気口高さが、3つとも同じ数字になっています。とくに排気口高さは見落とされがちですが、これがずれると、古いダクトを曲げ直したり継ぎ足したりする手間が出てきます。

違いが出るのは本体高さで、200mmから217mmへ17mm高くなります。天井裏のスペースにほとんど余裕がない現場では、梁や配管との位置関係を事前に見ておくと安心です。グリルは242mm角から250mm角へひと回り大きくなり、取り付けもネジ締めからばね式に変わります。性能面では、風量が50Hzで84m³/hから90m³/hへ、60Hzでは66m³/hから95m³/hへ増えます。

品番がよく似た「VD-10Z8」との違い

V-10Z8を調べていると、「VD-10Z8」という品番がよく出てきます。WIN2KではVD-10Z8はサニタリー用の天井埋込形換気扇で、発売日は2008年10月1日、生産終了は2010年とされており、V-10Z8より24年も新しい別の機種です。WIN2Kが案内している現行機種はVD-10Z14、VD-10ZC14、VD-10ZC14-C、VD-10ZVC7の4機種で、VD-10ZJ14は含まれていません。

項目	V-10Z8	VD-10Z8
発売時期	1984年	2008年10月1日（2010年生産終了）
系統	V-10Zタイプ（排気口高さ140mm）	VD-10Zタイプ（排気口高さ102mm）
交換先	VD-10ZJ14	VD-10Z14など（WIN2Kの現行機種）

寸法比較表でも、VD-10Z8の排気口高さは102mmで、V-10Z8の140mmとは違う系統に入っています。埋込寸法はどちらも180mm角なので天井の穴は同じ大きさに見えますが、交換先を取り違えるとダクトの高さが合わなくなります。ラベルの品番に「D」があるかないか、数字の前が「Z」だけか「ZJ」かを、必ず見比べてください。

他メーカーとの互換性

パナソニックや東芝にも、φ100mmのダクトにつなぐ天井埋込形の換気扇があります。ただ、メーカーが違うと埋込寸法や本体の形が変わります。たとえばパナソニックのFY-17C8は、流通サイトの仕様で埋込寸法177mm角とされており、V-10Z8の180mm角の開口とは数字が一致しません。

さらにV-10Z8からの交換では、排気口の高さという三菱電機の機種どうしでも分かれるポイントがあります。他メーカー品の排気口高さがV-10Z8と合うかどうかは、今回の調査では確認できていません。開口のすき間処理やダクトの継ぎ直しが必要になる可能性を考えると、三菱電機が取替専用として用意しているVD-10ZJ14を選ぶのが、天井の仕上がりと工事の手間の両面で無理の少ない選択です。他メーカー品を希望される場合は、現地で開口と天井裏を確認したうえで判断してもらいましょう。

V-10Z8交換の方法と工事の流れ

V-10Z8の交換は、電源線をつなぎ替える工事を含みます。資格をお持ちの方が作業する場合の手順と、業者に任せる場合の進み方、どちらにも共通する注意点を順に説明します。

DIY手順

VD-10ZJ14を取り付けるには天井裏の電源線を速結端子へ接続する必要があり、これは電気工事士の資格を持つ人しか行えない作業です。ここでは有資格者が作業する前提で、おおまかな順序を示します。細かな寸法や手順は、VD-10ZJ14の据付工事説明書の記載に従ってください。

1. 分電盤で換気扇の回路を切り、検電器で電気が来ていないことを確かめる
2. ネジ留めのグリルを外し、ラベルの品番が「V-10Z8」（Dなし）であることを記録する
3. 固定ネジを緩めてV-10Z8を下げ、電源線とアース線（ある場合）を端子から外す
4. ダクトに巻かれたテープを切って接続口から抜き、旧本体を下ろす
5. 180mm角の開口、野縁、ダクトの状態と、本体が17mm高くなっても天井裏に収まるかを点検する
6. VD-10ZJ14の段付接続口にダクトを差し、アルミテープを重ねて巻く
7. 電源線を速結端子へ差し込み、浴室の場合はD種接地工事を行う
8. 本体を開口へ押し上げて固定し、ばね式のグリルをはめる
9. 回路を戻して運転し、音と吸い込みに問題がないか確かめる

据付工事説明書では、ほかにも天井材と本体フランジの間を2〜3mmあけること、グリルの側面から部屋の壁まで150mm以上の距離をとること、本体のそばに点検口をつくることが求められています。浴室の中にコントロールスイッチを付けないことも注意事項のひとつです。天井裏に向かって手を伸ばしながらのダクト接続は目で確かめにくく、テープの巻き方が甘いと湿った空気が天井裏へ漏れ、結露やカビを招きます。浴室は床が滑りやすいので、脚立の置き方を含めて安全に配慮してください。

業者依頼の流れ

換気生活に依頼される場合は、写真で状況をお知らせいただくところから始まります。V-10Z8のように古い機種では、ラベルの品番に加えて、グリルを外した状態の本体や天井の開口まわりの写真があると、交換先や当日の作業内容を判断しやすくなります。

1. グリル全体・本体ラベル・開口まわりの写真をLINEで送って相談する
2. 写真を見て、VD-10ZJ14でそのまま入れ替えられるかと当日の作業内容をお知らせ
3. 案内内容を確認していただいたうえで、作業日を調整する
4. 当日はV-10Z8を撤去し、VD-10ZJ14を取り付ける
5. 運転確認のあと、ばね式グリルの外し方とお手入れ方法をお伝えして終了

写真で相談するときは、ラベルの文字がはっきり読めるように、スマートフォンのライトを当てて撮ると判別しやすくなります。ラベルがかすれて読めない場合でも、グリルの形や開口の大きさがわかれば手がかりになりますので、まずは撮れる範囲の写真を送ってみてください。

注意点

ひとつめの注意点は、品番の読み取りです。この記事で見てきたように、「V-10Z8」と「VD-10Z8」は名前が似ていても交換先が違います。また、V-10ZからV-10Z7までの兄弟機種は、新旧対比表でV-10Z8と同じくVD-10ZJ14が交換先とされています。ラベルの「V」のすぐ後に「D」があるかどうか、末尾が「Z8」か「Z数字」なのかを確認してから機種を決めましょう。

ふたつめは、天井裏の高さです。VD-10ZJ14は寸法比較表の本体高さが217mmで、V-10Z8の200mmより17mm高くなります。17mmはわずかな差に思えますが、梁や配管が本体のすぐ上を通っている天井では収まりに影響することがあるため、古い本体を外した段階で上の空間を確かめておくと安心です。

みっつめは、ダクトと電気まわりの状態です。40年以上前に取り付けられたダクトは、つぶれや破れ、接続部のテープのはがれが起きていることがあります。本体だけを新しくしても、ダクトから空気が漏れていては本来の風量は出ません。あわせて、浴室ではD種接地工事と漏電ブレーカーの取り付けが求められているため、アース線の有無も含めて確認してもらうことが大切です。スイッチは本体に付属しない別売品で、市販のON-OFFスイッチか三菱電機のコントロールスイッチを使います。

V-10Z8交換・後継機種に関するよくある質問

Q. V-10Z8とVD-10ZJ14は、品番がまったく違うのに本当に後継機種なのですか？

A. はい。三菱電機のWIN2KではVD-10ZJ14に「従来タイプ取替専用機種」と記載されており、電材店の新旧対比表でもV-10ZからV-10Z8までの新形名はVD-10ZJ14とされています。カタログの寸法比較表をたどると、V-10Z8（1984年）→VD-10Z（1986年）→VD-10ZJ（1987年）と続き、その後「ZJ」の名前を受け継いだ機種が代を重ねてVD-10ZJ14に至っています。

Q. 品番の「V-」が「VD-」に変わったのはなぜですか？

A. 三菱電機のカタログ寸法比較表では、1984年のV-10Z8の次の世代、1986年発売のVD-10Zから品番の頭が「VD-」になっています。「D」が何を指すのかは、三菱電機の資料からは読み取れませんでした。埋込寸法180mm角や排気口高さ140mmといった基本の寸法は、V-10Z8からVD-10Zへそのまま引き継がれています。

Q. 同じ180mm角のVD-10Z14ではいけないのですか？

A. カタログの寸法比較表では、V-10Z8とVD-10ZJ14の排気口高さはどちらも140mmですが、VD-10Z14は102mmです。天井の穴の大きさは同じでも、天井裏でダクトがつながる高さが違うため、VD-10Z14を選ぶとダクトの位置を合わせ直す手間が出る可能性があります。V-10Z8からの交換では、メーカーが取替専用としているVD-10ZJ14が基本です。

Q. ラベルに「VD-10Z8」と書いてありました。この記事の内容で交換できますか？

A. VD-10Z8はWIN2Kで2008年10月発売・2010年生産終了とされている別の機種で、現行機種はVD-10Z14、VD-10ZC14、VD-10ZC14-C、VD-10ZVC7の4機種です。寸法比較表でも排気口高さが102mmで、V-10Z8（140mm）とは系統が異なります。VD-10Z8からの交換では、VD-10ZJ14ではなくWIN2Kが案内する現行機種から選ぶのが基本です。

Q. V-10Z8のグリルはネジで留まっていました。VD-10ZJ14のグリルもネジで留めるのですか？

A. カタログの寸法比較表では、V-10Z8のグリルは「ネジ締め方式」、VD-10ZJ14は「バネ取付方式」と分類されています。新しいグリルはネジを使わずにばねで本体へ取り付けるため、お手入れの際にドライバーを用意する必要がなくなります。グリル角寸法も242mmから250mmへ少し大きくなるので、古いグリルの跡が隠れやすくなります。ただし天井の汚れ具合によっては、周囲に跡が残ることもあります。

Q. V-10Z8より換気は強くなりますか？

A. 寸法比較表の風量は、V-10Z8が84/66m³/h（50Hz/60Hz）、VD-10ZJ14が90/95m³/hです。50Hzの地域では1割弱、60Hzの地域では4割以上、数字のうえで風量が増えます。実際の換気の強さはダクトの長さや状態にも左右されるため、ダクトが傷んでいる場合は交換と一緒に手当てしておくと効果を感じやすくなります。

Q. 築年数の古い家で、浴室のV-10Z8にアース線がつながっていません。それでも交換できますか？

A. VD-10ZJ14の据付工事説明書では、浴室など湿気の多い場所に取り付ける場合はアース端子を使ってD種接地工事を行い、漏電ブレーカーを設けるよう求めています。アース線が来ていない場合は、本体の交換とあわせて接地の工事が必要かどうかを確認することになります。どちらも電気工事士が行う作業なので、写真で相談する際に「アース線が見当たらない」と一言添えていただくと、当日の段取りを組みやすくなります。

Q. V-10Z8からVD-10ZJ14への付け替えを自分で行ってもかまいませんか？

A. VD-10ZJ14は天井裏の電源線を速結端子に差し込んで接続する方式で、据付工事説明書でも電気工事は電気工事士の方が行うよう指示されています。資格をお持ちでない方が電線をつなぎ替えることはできません。資格をお持ちの場合も、浴室ではD種接地工事と漏電ブレーカーの設置が求められるため、説明書の条件を満たせるかを確認してから作業してください。

まとめ｜V-10Z8の交換と後継機種選び

V-10Z8は、三菱電機のカタログ寸法比較表で1984年発売とされる天井埋込形のダクト用換気扇で、1971年から続いたV-10Zタイプの最後の世代にあたります。交換先は、三菱電機が「従来タイプ取替専用機種」として用意しているVD-10ZJ14です。品番は「V-10Z8」から「VD-10Z」「VD-10ZJ」を経て「VD-10ZJ14」へと姿を変えてきましたが、埋込寸法180mm角、接続パイプφ100mm、排気口高さ140mmという取り替えに欠かせない寸法は、40年にわたって受け継がれています。

交換の前に気をつけたいのは、品番の読み違いです。名前のよく似たVD-10Z8は2008年発売の別機種で、排気口高さも交換先も異なります。また、VD-10ZJ14は本体高さが17mm高くなるため、天井裏の余裕も確かめておくと安心です。風量は50Hzで84m³/hから90m³/hへ、60Hzでは66m³/hから95m³/hへ増え、グリルはばね式になってお手入れもしやすくなります。

VD-10ZJ14の取り付けには電源線の接続が含まれるので、作業できるのは電気工事士の資格を持つ人に限られます。V-10Z8は40年以上使われてきた機種で、部品を替えて延命する段階はすでに過ぎています。止まってしまう前に、天井の換気扇と本体ラベルの写真をLINEで送って、交換の進め方を気軽にご相談ください。
