VD-10ZAC13の交換と後継機種まとめ｜工事手順も写真付きで解説

トイレに入ると勝手に回り出し、出てしばらくすると止まる――そんな三菱電機の天井換気扇の銘板に「VD-10ZAC13」とあれば、それは人の動きを感知して運転と停止を自動で切り替える、人感センサー付のダクト用換気扇です。品番の中の「ZAC」は、同じ三菱電機の10クラス（天井の開口が180mm角のクラス）の中でも、センサーで動くタイプに付けられている文字の並びで、壁のスイッチで動かす一般的な「VD-10ZC」系とは使い方そのものが違います。

この記事の答えを最初に示しておきます。VD-10ZAC13の交換先は、同じ人感センサー付の「VD-10ZAC14」です。三菱電機のWIN2K（工事店向けの製品情報サイト）で調べると、VD-10ZAC13は2022年6月1日発売・2024年生産終了の旧型品とされ、現行機種としてVD-10ZAC14が挙げられています。天井の開口は180mm角、ダクトはφ100mm、風量は50Hz／60Hzで90／95m³/hと、交換の決め手になる寸法と能力はそのまま引き継がれています。

2022年発売のVD-10ZAC13は、設置からまだ日の浅いお宅がほとんどです。そのため「まだ新しいのに交換が必要なのか」「センサーの調子が悪いだけではないか」と迷う方も多いはずです。この記事では、ZACという品番が表す人感センサー付ならではの仕組みを、メーカーの説明書類で裏付けが取れた範囲に絞って整理し、交換の前に確かめたいこと、VD-10ZAC14で変わった点、センサーなしのVD-10ZC14や24時間換気タイプとの選び分けまで、順を追って解説します。

VD-10ZAC13交換の結論まとめ

VD-10ZAC13の交換を考えるときに、判断の軸になる項目を下の表に並べました。いずれも三菱電機WIN2Kの製品ページ・仕様表と、VD-10ZAC14の取扱説明書・据付工事説明書に書かれている内容をもとにしています。

項目	VD-10ZAC13の場合
後継機種	VD-10ZAC14（WIN2K品名「[本体]ダクト用換気扇 天井埋込形」、概要「低騒音人感センサー付」、2024年6月3日発売）
品番の「ZAC」	WIN2Kの品名で「人感センサー付」とされるタイプ。人を感知して運転し、退室後は約11分運転してから止まる
天井開口・ダクト	□180mm・φ100mmのまま入れ替え（新旧の据付工事説明書で同じ寸法）
工事時間	15分〜30分程度が目安。壁スイッチの交換や天井材の補修が加わると長くなる
DIY可否	不可。屋内配線を本体の速結端子につなぐ機種で、電気工事士の資格が必要
おすすめの交換方法	まず故障か設定違いかを確認し、本体交換が必要なら同じ人感センサー付のVD-10ZAC14へ

交換先は「ZAC」を受け継ぐVD-10ZAC14

WIN2KでVD-10ZAC13の製品ページを開くと、現行機種の欄にはVD-10ZAC14とVD-10ZAVC7の2機種が表示されます。このうち、VD-10ZAC13と同じ「人がいるときだけ運転し、いなくなったら止まる」動き方をするのはVD-10ZAC14です。VD-10ZAVC7は24時間換気機能付の定風量タイプで、人がいないときも弱運転を続けるという、性格の違う機種にあたります。今の使い方を変えずに入れ替えたいのであれば、交換先はVD-10ZAC14がもっとも素直な選択です。

工事時間を左右するのはスイッチまわり

工事時間の目安は、換気生活のFAQに載っている「浴室・トイレの換気扇は15分〜30分程度」です。VD-10ZAC13は発売からまだ年数が浅く、天井裏のダクトや配線が傷んでいることは少ないため、本体を入れ替えるだけであればこの目安に収まりやすい機種です。

一方で、人感センサー付の換気扇には、運転のために壁のコントロールスイッチが必要という特徴があります。据付工事説明書では、電子式スイッチ（速調・温度・湿度・タイマーなど）やホタルスイッチは組み合わせによって不具合のおそれがあるため、事前に確認するよう求められています。既存のスイッチがこれに当たり、交換や配線の変更が必要になった場合は、その分だけ作業時間が延びます。天井材の傷みや、グリルまわりのクロスの補修が必要なときも同様です。

DIYで交換できない理由

VD-10ZAC13もVD-10ZAC14も、コンセントにプラグを差し込むタイプではありません。据付工事説明書では、屋内用のVVFケーブル（φ1.6またはφ2）を本体上部のゴムブッシュから引き込み、速結端子に差し込んで接続する方法が示されています。外装を70〜90mm、芯線を10mmむくといった指定や、アース線の接続方法まで細かく決められており、この作業は電気工事士法で有資格者が行うと定められている電気工事にあたります。取扱説明書にも「電気工事は電気工事店に依頼し、本体の据付けはお客様自身で行わない」旨が明記されています。

資格をお持ちでない方が自分でできるのは、グリルの清掃や、本体運転スイッチの切り替えといった日常的な扱いまでです。本体の取り外しと取り付けは、電気工事士が在籍する業者に任せるのが前提になります。

交換を決める前に「設定」と「症状」を見直す

VD-10ZAC13は新しい機種なので、交換を急ぐ前に確かめておきたいことがあります。それは、不調に見える症状が、故障ではなく設定や使い方によるものではないかという点です。たとえば本体の運転スイッチが「連続」になっていれば、センサーは関係なく強運転を続けますし、「切」になっていれば人が入っても回りません。壁のスイッチを切ってしまうと、そもそも電源が来ません。こうした点を確認しても直らない場合や、異音・こげ臭さがある場合に、初めて本体交換を検討する、という順番が無駄のない進め方です。

実際のVD-10ZAC13交換の様子

VD-10ZAC13からVD-10ZAC14への入れ替えの流れを、よくある現場の一例として再現したものです。想定する現場は、数年前に新築した戸建て住宅の1階トイレです。入ると自動で回っていた天井の換気扇が、ある日から人が入っても動かなくなり、ブレーカーや本体の運転スイッチを確かめても回復しなかったため、本体ごと交換することになった、という想定です。

Before

作業の前に、まず「本当に本体の不具合か」を現場で確かめます。壁のコントロールスイッチが「入」になっているか、分電盤のブレーカーが落ちていないかを見たうえで、グリルを外して本体の運転スイッチの位置を確認します。VD-10ZAC13の取扱説明書では、本体運転スイッチは「自動」「連続」「切」の3段階で、通電中は緑の通電ランプが点灯し、人の動きを感知すると赤の検知ランプが1回点滅する仕組みです。

今回の例では、スイッチを「自動」に合わせ直しても、ランプの反応や羽根の回転が説明書どおりにならない状態でした。設定の問題ではないと判断できたところで、本体の交換に進みます。取り外したグリルの表面には、使用年数が浅いこともあって、目立つ汚れはほとんどありません。古い換気扇の交換とは違い、「汚れや劣化で替える」のではなく「動作の不具合で替える」というのが、この機種ならではの現場の姿です。

取り外し作業

最初に分電盤で換気扇の回路を切ります。グリルは左右のバネを本体の長穴に差し込んで留める構造なので、グリルを少し引き下げ、バネを指先で縮めて長穴から抜きます。グリルが外れると、本体の内側と、天井裏へ続くダクトの接続口が見えるようになります。

三菱電機の現行の天井埋込形換気扇は、本体をスライドさせて脱着できる構造が特長のひとつとして挙げられています。取り付けから年数が経っていない本体は、天井材とのなじみも少なく、比較的すんなりと動かせることが多いのも、この機種の交換作業の特徴です。本体を少し下ろしたら、ダクトとのつなぎ目に巻かれたアルミテープを丁寧にはがし、ダクトを本体の接続口から外します。

配線処理

天井から下ろした本体の電源線を外す工程からは、電気工事士の資格が要る作業です。無電圧であることを検電器で改めて確かめてから、速結端子の電線を抜き取ります。アース線がつながっている場合は、それも外しておきます。

取り外した電線の先端は、新しいVD-10ZAC14の端子にそのまま差し込めるかどうかを確認します。VD-10ZAC14の据付工事説明書では、芯線のむき長さは10mmと指定されており、これより長くむくと漏電の原因になるとされています。前回の施工で長めにむかれていた場合や、芯線に傷がある場合は、切り詰めてむき直してから接続します。あわせて、壁のスイッチの種類も確認します。ホタルスイッチや電子式のスイッチが付いていれば、組み合わせに問題がないかをこの時点で判断します。

新型設置

いよいよVD-10ZAC14の取り付けです。まず本体の接続口に天井裏のダクトを差し込みます。VD-10ZAC14のダクト接続口は、フレキダクトを接続するときにテーピングしやすい段付構造で、塩ビ管の場合は全方向に7°まで向きを微調整できるとされています。つなぎ目はアルミテープでしっかり巻き、空気が漏れないようにします。ダクトの重さが接続口にかからないよう、天井裏で吊り下げられているかも確認しておきます。

続いて電源線とアース線を速結端子に接続し、電線に引っぱる力がかからないよう、本体の近くに150mm程度のたるみを持たせます。本体を天井の開口に差し込んで固定し、グリルのバネを長穴に差し込んで軽く押し上げれば、取り付けは完了です。グリルの側面と壁の間は150mm以上離すよう据付工事説明書で定められているため、トイレのように狭い空間では、既存の位置がこの条件を満たしているかも確かめておきます。

After

ブレーカーを戻し、試運転に入ります。VD-10ZAC14の据付工事説明書では、本体運転スイッチを「切」から「自動」にすると約1分間運転し、そのあとセンサーによる運転に切り替わるとされています。手を動かして検知させると赤い運転ランプが2回点滅して運転が始まり、センサーの検知窓を紙やテープでふさぐと約11分後に停止します。ふさぎを外すと再び検知して運転を始めることまで確かめて、試運転は終わりです。

最後に、お住まいの方に新しい本体の使い方を説明します。壁のスイッチは「入」のままにしておくこと、本体運転スイッチは特別な場合を除いて「自動」にしておくこと、グリルの掃除は3か月に1度が目安であること。この3点を伝えて作業完了です。ダクトや配線に問題のない現場であれば、FAQの目安（15分〜30分程度）の範囲で終わる見込みですが、スイッチの交換などが加わればその分長くなります。

VD-10ZAC13とは？（特徴・仕様）

VD-10ZAC13は、三菱電機が2022年6月1日に発売し、2024年に生産を終えた天井埋込形のダクト用換気扇です。WIN2Kでは「低騒音」「人感センサー付」と紹介されており、取扱説明書では「自動運転・停止タイプ〈局所換気〉」に分類されています。据付場所はトイレ・洗面所・居間・事務所・店舗の天井とされ、浴室など湿気の多い場所では使用できません。

項目	VD-10ZAC13の仕様
品名	[本体]ダクト用換気扇 天井埋込形（低騒音・人感センサー付）
発売・生産終了	2022年6月1日発売・2024年生産終了
運転のしかた	自動運転・停止タイプ（局所換気）。退室後は約11分の残置運転
風量（50Hz／60Hz）	90／95m³/h
騒音（50Hz／60Hz）	32／32.5dB
消費電力（50Hz／60Hz）	10.5／13.5W
外形寸法（高さ×幅×奥行）	204×321×250mm
製品質量・羽根径	1.5kg・100mm
埋込寸法・ダクト径	□180mm・φ100mm（据付工事説明書）
電源	単相100V
使用場所	トイレ・洗面所・居間・事務所・店舗の天井（浴室は不可）

「ZAC」は人感センサーで動くタイプの並び

三菱電機の品番は、記号の一つひとつの意味をメーカーが一覧で公開しているわけではありません。そのため「Aは何の頭文字か」といった説明は、この記事では断定しません。ただ、WIN2Kや三菱電機の製品紹介ページを見比べると、品番に「ZA」が入る機種がそろって人感センサー付であることは確認できます。

三菱電機のダクト用換気扇の紹介ページでは、トイレ・洗面所向けの「センサータイプ（自動運転制御）」として、局所換気用のVD-10ZAC14・VD-13ZAC14・VD-20ZAC14、24時間換気機能付のVD-10ZALC14・VD-13ZALC14、DCブラシレスモーター搭載のVD-10ZAVC7などが並んでいます。どれも「人の出入りをセンサーが自動検知」し、退出後も残置運転でニオイや湿気を排出するという考え方は共通です。その中でVD-10ZAC13とVD-10ZAC14は、人がいないときは完全に止まる「局所換気用」という位置づけになります。

数字の「10」は、ほかの三菱電機の天井埋込形換気扇と同じく、本体の大きさのクラスを表します。人感センサー付の据付工事説明書では、10クラスが□180mm・φ100mm、13クラスが□215mm、20クラスが□315mmとされています。同じZACでも、VD-13ZAC13やVD-20ZAC13とは天井の開口寸法が違うので、交換先を選ぶときは「10」の部分を必ずそろえる必要があります。

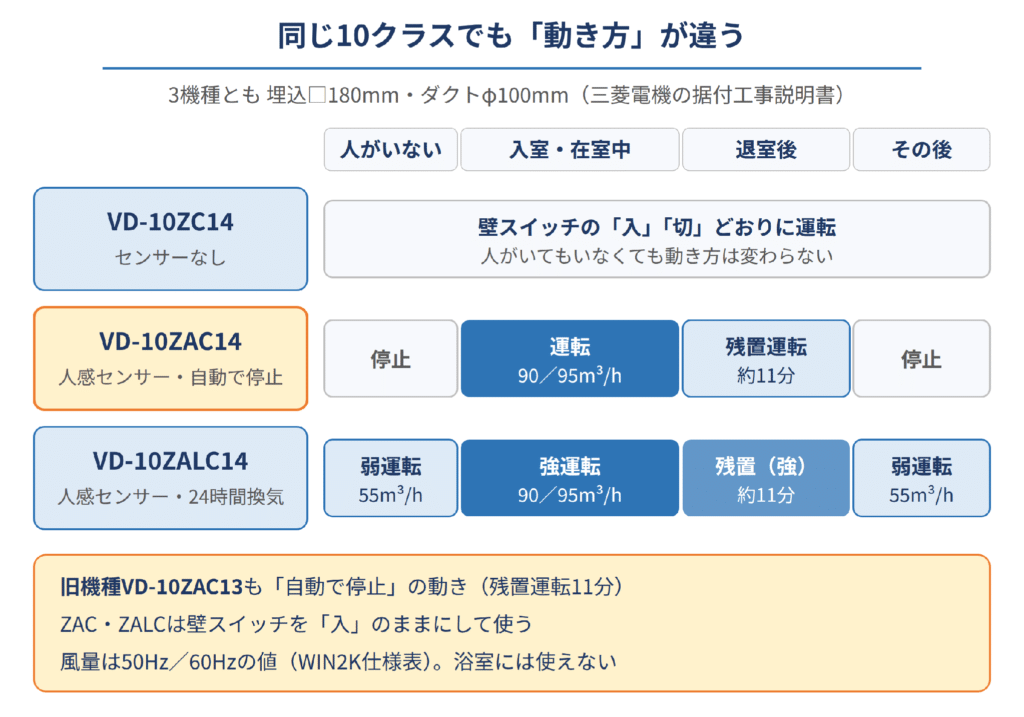

図：10クラス3機種の運転のしかたの違い（ZC・ZAC・ZALC）

センサーなしの10クラスとの違い

上の図は、同じ10クラス（□180mm・φ100mm）に属する現行3機種の動き方を並べたものです。センサーのないVD-10ZC14は、壁のスイッチを入れれば回り、切れば止まるという、もっとも一般的な換気扇です。これに対してVD-10ZAC13・VD-10ZAC14は、壁のスイッチを「入」にしたまま使い、運転と停止は本体のセンサーが判断します。人が入ると運転を始め、いなくなると約11分の残置運転をしてから止まるので、スイッチの消し忘れも、出たあとにすぐ止めてしまうことによる換気不足も起こりにくいのが利点です。

同じセンサー付でも、VD-10ZALC14は「止まらない」タイプです。人がいないときは弱運転（55m³/h）で換気を続け、人を感知すると強運転（90／95m³/h）に切り替わり、退室後約11分の強運転のあと弱運転に戻ります。24時間換気の役割を持たせたい場所に向いた動き方で、VD-10ZAC13とは使い方の前提が異なります。品番は1文字「L」が入るだけなので、交換先を探すときは見間違えないよう注意が必要です。

また、WIN2Kの仕様表を見比べると、同じ風量90／95m³/hでも騒音値には差があります。VD-10ZC14は21.5／22dB、VD-10Z14は24.5／25.5dBであるのに対し、VD-10ZAC13とVD-10ZAC14はどちらも32／32.5dBです。数値だけを見ればセンサー付のほうが運転音は大きめですが、ZACは人がいないときは止まっているため、運転している時間そのものが短くなる、という違いもあります。

センサーが苦手な条件と、日常の扱い方

人感センサー付ならではの注意点として、取扱説明書には、センサーが人を感知しにくい条件と、人がいないのに動き出してしまう条件が挙げられています。感知しにくいのは、室温が人の体温に近いとき、人が静止していたり動きが少なかったりするとき、そしてセンサーレンズや窓にほこりが付いているときです。

反対に、温風や赤外線を出す暖房機を使っている場合、直射日光や白熱灯で光や温度が急に変わる場合、強い電気雑音や大きな振動がある場合、カーテンのような揺れるものや動物の動きがある場合には、人がいなくても運転を始めることがあります。トイレに小型の暖房機を置いているご家庭や、ペットが出入りする洗面所では、こうした動きが起きることを知っておくと、故障と勘違いせずにすみます。どうしても気になる場合は、本体運転スイッチを「連続」にすれば、センサーに関係なく強運転を続けさせることもできます。

VD-10ZAC13の取扱説明書には、センサーレンズの箱を指で動かして、センサーの検知方向を左右20°の範囲で調節できることも書かれています。ドアの位置と換気扇の位置の関係で反応が遅いと感じる場合には、この調節で改善することがあります。

VD-10ZAC13の交換が必要なタイミング

VD-10ZAC13は2022年から2024年にかけて販売された機種なので、今使われているものは設置から長くても数年程度です。古い換気扇のように「年数が来たから替える」という段階にはまだないことが多く、交換を考えるきっかけは、主に動作の不具合やリフォーム、使い方の変更になります。ここでは、本体交換を判断する目安を3つの視点から整理します。

異音・換気不足

運転中の異音や振動、換気が足りないという症状は、まず原因を切り分けることが大切です。VD-10ZAC13の取扱説明書では、異音や振動の点検ポイントとして、羽根に異物が付いていないか、グリルや本体が確実に据え付けられているかが挙げられています。換気量が足りない場合は、羽根への異物の付着、給気口や給気ガラリが閉じていないか、屋外フードにほこりがたまっていないかを確認するよう書かれています。グリルから室内へ風が吹き返すときは、グリルと本体が確実に据え付けられているかと、給気が足りているかが点検項目です。

点検項目に当てはまらないのに異常な音や振動が収まらない、羽根の回り方が遅い・不規則といった状態が続くなら、その時点で使うのをやめ、電源を切ってから販売店や工事店に点検を頼みます。取扱説明書の「愛情点検」欄に並ぶ、スイッチを入れても羽根が動かない、焦げたにおいがする、据付部が腐食・破損している、といった状態も同じ扱いです。センサーがまったく反応しない、ランプの表示がおかしいといった症状も、設定を見直して改善しなければ本体の不具合を疑う段階です。

経年劣化

VD-10ZAC13は、経年劣化による交換の時期を迎えるにはまだ早い機種です。ただし、人感センサー付の換気扇には、センサーという電子部品が加わっている分、一般的な換気扇より気にかけたい部分があります。取扱説明書では、センサーレンズや窓にほこりが付くと感度が下がるとされ、グリル掃除の目安は3か月に1回とされています。台所用中性洗剤を薄めて布で拭き、洗剤が残らないよう乾いた布で拭き取る方法が案内されていますが、シンナーやアルコール、柑橘系などの植物系洗剤は使えないので注意しましょう。

使用年数の目安

VD-10ZAC13・VD-10ZAC14の取扱説明書に記された「設計上の標準使用期間」は、製造年を起点に15年です。製造年は本体に西暦4ケタで表示されています。この期間を過ぎて使い続けると、部品の劣化によって発火やけがにつながるおそれがあると、説明書は注意を促しています。標準使用期間は無償保証期間とは異なり、偶発的な故障がないことを保証するものではない点も明記されています。

状況	VD-10ZAC13での考え方	おすすめの対応
設定違い・センサーの癖	本体運転スイッチの位置、壁スイッチ「入」、センサーが苦手な条件を確認	取扱説明書どおりに設定し直して様子を見る
点検しても直らない不具合	回らない・異音・こげ臭い・ランプ異常が続く	使用を中止し、点検のうえ本体交換を検討
リフォーム・使い方の変更	24時間換気にしたい、センサーなしにしたい等	VD-10ZALC14やVD-10ZC14など目的に合う10クラスへ
製造年から15年が近い	設計上の標準使用期間に近づく時期	不具合がなくても計画的にVD-10ZAC14へ

表のとおり、VD-10ZAC13の場合は「何年使ったか」よりも「何が起きているか」で判断するのが現実的です。とはいえ、製造年から15年という目安を覚えておけば、将来の交換時期を前もって計画できます。製造年の表示は本体にあるので、グリルを外す機会があれば一度確認しておくとよいでしょう。

VD-10ZAC13の後継機種と互換性

公式後継機種の型番

WIN2KのVD-10ZAC13の製品ページでは、現行機種としてVD-10ZAC14とVD-10ZAVC7の2機種が示されています。VD-10ZAC14のWIN2K上の品名は「[本体]ダクト用換気扇 天井埋込形」で、概要には「天井埋込形換気扇 低騒音人感センサー付」とあり、発売日は2024年6月3日です。取扱説明書と据付工事説明書は、VD-13ZAC14・VD-20ZAC14、24時間換気機能付のVD-10ZALC14・VD-13ZALC14、定風量タイプのVD-10ZAVC7などと共通になっており、VD-10ZAC14はその中の「自動運転・停止タイプ（局所換気）」に分類されています。

もう一方のVD-10ZAVC7は、WIN2Kの品名が「[本体]24時間換気機能付換気扇 ダクト用換気扇」、概要が「天井埋込形換気扇 定風量人感センサー付」とされる機種です。DCブラシレスモーターを採用し、ダクトの圧力損失に影響されにくく風量を安定させる定風量タイプで、仕様表では強100m³/h・弱60m³/h、機外静圧65Paの条件で示されています。人がいないときも弱運転を続ける24時間換気の機種なので、VD-10ZAC13と同じ使い方をそのまま続けたい場合は、表で後継機種としているVD-10ZAC14を選ぶのが基本になります。なお、VD-10ZAVC7はDCブラシレスモーター搭載のため、ランプ付きスイッチ1個で運転できるのは1台までと据付工事説明書にあります。

サイズ・性能の違い（比較表）

VD-10ZAC13とVD-10ZAC14の主な違いを、WIN2Kの仕様表と、それぞれの取扱説明書・据付工事説明書で確認できた内容をもとに比較しました。

項目	VD-10ZAC13（旧機種）	VD-10ZAC14（後継機種）
発売・生産終了	2022年6月1日発売・2024年生産終了	2024年6月3日発売
運転のしかた	自動運転・停止（局所換気）	自動運転・停止（局所換気）
風量（50Hz／60Hz）	90／95m³/h	90／95m³/h
騒音（50Hz／60Hz）	32／32.5dB	32／32.5dB
消費電力（50Hz／60Hz）	10.5／13.5W	9.5／12.7W
外形寸法（高さ×幅×奥行）	204×321×250mm	204×321×250mm
製品質量・羽根径	1.5kg・100mm	1.5kg・100mm
埋込寸法・ダクト径	□180mm・φ100mm	□180mm・φ100mm
センサーの検知範囲	取扱説明書の図で範囲を表示。検知方向を左右20°調節可	正面・側面とも110°、検知距離2.5m（方向調節の記載なし）
残置運転	約11分	約11分
ランプ表示	通電ランプ（緑）点灯、検知時は検知ランプ（赤）1回点滅	運転ランプ（赤）。運転中点灯、検知時2回点滅、0.5秒間隔の点滅は点検のサイン
主な特長（WIN2K）	低騒音・人感センサー付（特長の詳細はページに記載なし）	デュアルバリアマテリアル、デルタシロッコファンβ、高効率モーター、高密閉風圧式シャッター、速結端子、スライド脱着など

交換で大切な寸法と能力は、ほぼそのまま受け継がれています。外形寸法、質量、羽根径、ダクト径、埋込寸法、風量、騒音値はいずれも同じ値で、天井の開口やダクトを変えずに入れ替えられる組み合わせといえます。数値として変わったのは消費電力で、50Hzで10.5Wから9.5Wへ、60Hzで13.5Wから12.7Wへと小さくなっています。

使い勝手で変わったのは、センサーとランプの扱いです。VD-10ZAC13の取扱説明書では、センサーレンズの箱を指で動かして検知方向を左右20°調節できるとされていましたが、VD-10ZAC14の取扱説明書では、検知範囲が正面・側面とも110°・検知距離2.5mと数値で示されている一方、方向を調節する機能の記載は見当たりません。ランプも、緑と赤の2つのランプから、赤い運転ランプ1つの点灯・点滅で状態を知らせる方式に変わっています。特に、0.5秒間隔の点滅が続くときは点検が必要な状態とされているので、交換後はこの表示を覚えておくと安心です。

WIN2KがVD-10ZAC14の特長に挙げているのは、グリル部と羽根部のデュアルバリアマテリアル、高効率羽根のデルタシロッコファンβ、高密閉風圧式シャッター、速結端子、本体スライド脱着式などで、同世代のVD-10ZAVC7の特長欄にも同じ項目が並んでいます。一方、VD-10ZAC13の製品ページには特長欄がないため、これらが旧機種から変わった点なのかどうかは、公開されている資料からは判断できませんでした。

目的別に選べる10クラスの現行機種

VD-10ZAC14を選べば使い方は変わりませんが、交換を機に「スイッチで動かしたい」「24時間換気にしたい」と考える方もいるでしょう。同じ□180mm・φ100mmの10クラスで目的の異なる機種を、WIN2Kの仕様表をもとに整理しました。

機種	運転のしかた	風量（50Hz／60Hz）	騒音（50Hz／60Hz）
VD-10ZAC14	人感センサーで自動運転・停止	90／95m³/h	32／32.5dB
VD-10ZALC14	人感センサーで強弱切替（24時間換気）	強90／95・弱55m³/h	強32／32.5・弱21dB
VD-10ZAVC7	人感センサーで強弱切替（定風量・24時間換気）	強100・弱60m³/h（65Pa時）	強35.5・弱22.5dB
VD-10ZC14	壁スイッチで運転（センサーなし）	90／95m³/h	21.5／22dB

センサーなしのVD-10ZC14は、騒音値がもっとも低く、消費電力も50Hzで7.2Wと控えめです。ただし、運転と停止は人がスイッチで行うことになるため、消し忘れや、退室後すぐに止めてしまうことによる換気不足が起こりえます。VD-10ZALC14とVD-10ZAVC7は、人がいないときも弱運転を続けるので、トイレや洗面所を住まい全体の24時間換気の経路として使いたい場合の選択肢です。どの機種を選ぶかは、建物の換気計画にも関わるため、迷ったときは設置場所の写真とあわせて業者に相談するのが確実です。

他メーカーとの互換性

天井埋込形の換気扇はパナソニックや東芝（日本キヤリア）も手がけていますが、開口の大きさ、天井裏に必要な高さ、ダクトをつなぐ口の位置、スイッチとの組み合わせ条件は、各社の設計次第で変わります。VD-10ZAC13が収まっている□180mmの開口にそのまま合う他社製品があるとは限らず、他社品に替える場合は開口の加工やダクトの取り回しの変更が必要になることがあります。

また、人感センサー付の換気扇は、センサーの検知範囲や残置運転の時間、壁スイッチの扱い方まで機種ごとに違います。天井の加工を避け、今と同じ使い方を続けたいのであれば、同じ三菱電機の10クラスで寸法がそろったVD-10ZAC14を選ぶのが無理のない方法です。

VD-10ZAC13交換の方法と工事の流れ

VD-10ZAC13の交換は、天井裏の配線を本体につなぎ直す作業を伴うため、実際には電気工事士による工事が前提になります。以下では、有資格者向けの作業手順の骨子、業者に頼む場合の段取り、そして人感センサー付に特有の注意点を順に見ていきます。

DIY手順

次の手順は、電気工事士の免状を持つ方が行う前提で書いています。免状のない方は、業者に任せる前に作業の中身をつかむための資料として読んでください。

1. 本体の銘板でVD-10ZAC13であることを確認し、交換先をVD-10ZAC14に決めて本体を用意する
2. 壁スイッチが適用スイッチ（P-10SW2など）か、ホタル式・電子式のスイッチでないかを見ておく
3. 分電盤で換気扇の回路を遮断し、本体側が無電圧になったことを検電器でチェックする
4. グリルのバネを長穴から外してグリルを取り外し、本体をスライドさせて下ろす
5. ダクトのアルミテープをはがしてダクトを外し、速結端子から電源線とアース線を外す
6. 新しいVD-10ZAC14の接続口へダクトをはめ、すき間が残らないようアルミテープを巻く
7. 芯線を10mmにそろえて電源線を速結端子に差し込み、アース線を接続して150mm程度のたるみを持たせる
8. 本体を天井開口に固定し、グリルを取り付けて本体運転スイッチを「自動」にする
9. ブレーカーを戻し、約1分の強制運転→検知で運転開始→検知窓をふさいで約11分後に停止、の順に動作を確かめる

手順のうち、とくに気をつけたいのが試運転の確認です。VD-10ZAC14の据付工事説明書では、自動で切り替わらない場合は本体運転スイッチが「連続」になっていないかを確認するよう書かれています。また、運転ランプが0.5秒間隔で点滅し続けるときは、販売店や工事店への連絡が必要な状態です。人感センサー付の機種は、取り付けただけで終わりではなく、センサーが正しく働くところまで確かめて初めて交換完了といえます。

業者依頼の流れ

業者に頼むときの段取りは、おおむね次の5段階です。換気生活ならLINEに写真を送るだけで、訪問の前に交換先や工事の中身を相談できます。

1. グリルを外した本体の銘板（VD-10ZAC13の表示）、天井の換気扇、壁のスイッチの写真を撮る
2. LINEで写真を送り、今の症状や、使い方を変えたいかどうかを伝えて相談する
3. 交換先（VD-10ZAC14、または目的に合わせた10クラスの機種）と工事内容の案内を受ける
4. 日程を決め、工事当日に既存の本体を取り外して新しい本体を取り付ける
5. センサーの動作を含めた試運転を確認し、使い方の説明を受けて完了

相談の際には、「人が入っても回らない」「勝手に動き出す」「止まらない」など、困っている症状をできるだけ具体的に伝えるのがポイントです。人感センサー付の換気扇は、症状によっては設定の見直しで解決できる場合もあるため、写真と症状の両方があれば、本体交換が本当に必要かどうかを判断しやすくなります。また、24時間換気にしたい、センサーなしにしたいといった希望があれば、このタイミングで伝えておきましょう。

注意点

VD-10ZAC13の交換で見落としやすいのは、まず壁のスイッチです。人感センサー付の換気扇は、壁のコントロールスイッチを「入」にしたまま使う前提で、据付工事説明書では適用スイッチとしてP-11SW2、P-11SWL2、P-10SW2、P-10SWL2が示されています。ホタルスイッチや電子式のスイッチは、組み合わせによって不具合のおそれがあるとされています。三菱電機の製品紹介ページでも、局所換気用のセンサータイプには「必ずコントロールスイッチを別途設けて」と注記されています。今のスイッチを使い続けられるかは、工事の前に業者と一緒に見ておくと安心です。

次に、設置場所の条件です。取扱説明書と据付工事説明書では、浴室など湿気の多い場所、炎が当たるおそれのある場所、油煙や可燃性ガスのある場所、40℃以上になる場所への据付けは禁止されています。洗面所と浴室が一体になっている間取りなどで、もともと浴室側に近い位置に付いている場合は、設置場所そのものを見直す必要があるかもしれません。天井材の厚さは20mm以下、天井材の角穴は本体のフランジ部との間に2〜3mmのすき間があく大きさで開ける、といった天井側の条件も示されています。

最後に、交換先の品番の取り違えです。VD-10ZAC14、VD-10ZALC14、VD-13ZAC14は、どれも人感センサー付で品番もよく似ていますが、ZALCは人がいないときも止まらない24時間換気タイプ、13クラスは開口が□215mmと一回り大きいタイプです。「ZAC」「10」の2か所が今の本体と同じかどうかを、注文の前に必ず確認してください。

VD-10ZAC13交換・後継機種に関するよくある質問

Q. VD-10ZAC13の「ZAC」にはどんな意味がありますか？

A. 記号一つひとつの意味をメーカーが公開しているわけではないため、文字ごとの意味は断定できません。ただ、三菱電機のWIN2Kや製品紹介ページでは、品番に「ZA」が入るVD-10ZAC14・VD-10ZALC14・VD-10ZAVC7などがそろって人感センサー付とされています。VD-10ZAC13もそのひとつで、人がいないときは止まる局所換気用のタイプです。

Q. 壁のスイッチは使わないときに切っておいたほうがよいですか？

A. 人感センサー付の換気扇は、壁のスイッチを「入」のままにして使います。取扱説明書にも「壁のスイッチは「入」でご使用ください」とあり、切ってしまうと電源が来なくなり、センサーによる自動運転ができません。換気扇を完全に止めたい場合は、本体運転スイッチを「切」にする方法もあります。

Q. トイレに座っていると、途中で換気扇が止まってしまいます。故障ですか？

A. 故障とは限りません。取扱説明書では、人が静止していたり動きが少なかったりする場合や、室温が人の体温に近い場合は、センサーが感知しにくいとされています。センサー窓にほこりが付いていても感度は下がります。気になる場合はグリルを掃除し、VD-10ZAC13であればセンサーの向きを左右20°の範囲で調節してみてください。

Q. 誰もいないのに換気扇が動き出すことがあります。

A. 温風や赤外線を出す暖房機の使用、直射日光や白熱灯による急な光や温度の変化、揺れるカーテン、ペットの動きなどがあると、人がいなくても運転を始めることがあると取扱説明書に書かれています。こうした条件が思い当たらず、運転の仕方が明らかにおかしい場合は、点検を依頼してください。

Q. VD-10ZAC13を浴室に付け替えることはできますか？

A. できません。VD-10ZAC13とVD-10ZAC14の取扱説明書・据付工事説明書では、浴室など湿気の多い場所での使用は禁止されています。浴室の換気扇を交換したい場合は、浴室での使用に対応した別の機種を選ぶ必要があります。

Q. センサーなしのVD-10ZC14に替えることはできますか？

A. VD-10ZC14も埋込□180mm・ダクトφ100mmの10クラスで、風量は90／95m³/hと同じです。WIN2Kの仕様表では騒音値が21.5／22dBと低めですが、運転と停止は壁のスイッチで行うことになるため、消し忘れや換気不足に気をつける必要があります。使い方が変わるので、ご家族の生活スタイルに合うかを考えて選びましょう。

Q. 交換を機に24時間換気にしたいのですが、どの機種を選べばよいですか？

A. 同じ10クラスでは、人がいないときは弱運転、人を感知すると強運転になるVD-10ZALC14や、DCブラシレスモーターを使った定風量タイプのVD-10ZAVC7が候補です。VD-10ZAVC7はWIN2KでVD-10ZAC13の現行機種のひとつとしても挙げられています。建物の換気計画との関係もあるため、業者に相談したうえで決めるのがおすすめです。

Q. VD-10ZAC14に替えたあと、赤いランプが速く点滅し続けています。

A. VD-10ZAC14の取扱説明書では、運転ランプ（赤）は運転中に点灯し、人を検知したときに2回点滅するとされています。これと違い、0.5秒間隔の点滅が続く場合は点検が必要な状態とされています。本体運転スイッチの位置を確かめても点滅が止まらないときは、電源を切ったうえで、取り付けた販売店や工事店に点検を依頼してください。

まとめ｜VD-10ZAC13の交換と後継機種選び

VD-10ZAC13は、三菱電機が2022年6月に発売し、2024年に生産を終えた人感センサー付の天井埋込形換気扇です。品番の「ZAC」が示すとおり、人の動きを感知して運転し、退室後は約11分の残置運転をしてから止まる局所換気用のタイプで、壁のスイッチで動かすVD-10ZC系とも、止まらずに弱運転を続けるVD-10ZALC系とも使い方が異なります。

交換先は、同じ人感センサー付のVD-10ZAC14です。外形寸法、埋込□180mm、ダクトφ100mm、風量90／95m³/hといった交換に関わる寸法と能力はそのままで、消費電力は少し下がり、センサーは正面・側面110°・検知距離2.5mと数値で示されるようになりました。ランプの表示が赤い運転ランプ1つに変わる点は、交換後に覚えておきたいポイントです。センサーなしにしたい場合はVD-10ZC14、24時間換気にしたい場合はVD-10ZALC14やVD-10ZAVC7という選び方もできます。

VD-10ZAC13は設置からの年数が浅い機種なので、交換の前には本体運転スイッチの位置や壁スイッチの状態、センサーが苦手な条件を確かめ、それでも直らない不具合があるときに本体交換を検討するのが賢い進め方です。交換には電気工事士の資格が必要なので、作業は専門業者に任せましょう。換気生活へは、銘板・天井の換気扇・壁スイッチの3枚の写真をLINEで送っていただくだけで、VD-10ZAC13の交換先や工事内容をご相談いただけます。気になる症状があれば、お気軽に写真を送ってご相談ください。
