DVF-A10Kの交換と後継機種まとめ｜工事手順も写真付きで解説

浴室の天井を見上げると、四角いルーバーの奥に東芝の換気扇が付いていて、ラベルには「DVF-A10K」。スイッチを入れても音ばかりで湯気が抜けない、止めているときに外の冷気が入ってくる気がする――そんな状態で交換を考え始めた方に向けて、先に結論をお伝えします。DVF-A10Kの後継機種は、日本キヤリア（旧・東芝キヤリア）の「DVF-A10K4」です。販売店が公開している東芝換気扇の新旧対比表では、DVF-A10KとDVF-A10K4は風量85m³/h、接続パイプφ100、埋込寸法φ200で、寸法比較の欄の数値も同じ並びで掲載されています。

DVF-A10Kは、天井に「丸い穴」をあけて取り付ける丸穴取付タイプのダクト用換気扇として1999年に登場した機種です。後継のDVF-A10K4も、丸穴φ200と角穴175mm角のどちらにも取り付けられる大形フランジを備えています。つまり、他社の角穴専用機に替えるときのように天井の穴の形を気にする必要がほとんどなく、同じ系統どうしでの入れ替えになるのがこの機種の大きな特徴です。

この記事では、DVF-A10Kならではの視点として「丸穴取付という取付方式」「浴室で換気がきちんと働くための空気の通り道（給気）」「ダクトの抵抗で風量がどう変わるか」の3つを軸に、後継機種との違い、交換のタイミング、工事の流れ、よくある質問までを順番に解説します。浴室の湿気がなかなか抜けずに困っている方は、換気扇本体だけでなく空気の入口と出口まで含めて見直すきっかけにしてください。

DVF-A10K交換の結論まとめ

DVF-A10Kの交換を検討するときに押さえておきたい要点を、ひとつの表に整理しました。数値は販売店が公開している新旧対比表と、流通サイトに掲載されているメーカー仕様を照らし合わせて確認したものです。

項目	内容
旧機種	東芝 DVF-A10K（丸穴取付タイプのダクト用換気扇・羽根径10cmクラス・1999年発売）
後継機種	日本キヤリア DVF-A10K4（丸穴取付ダクト用ファン／スタンダード格子タイプ）
取付寸法の互換性	埋込寸法φ200・接続パイプφ100・風量85m³/hで同じ新旧対比表の寸法比較欄も同じ数値。角穴175mm角にも取付可能
工事時間	15〜30分程度が目安（換気生活の案内による浴室・トイレ換気扇の標準時間）配線の手直しやダクトの補修が必要な場合は長くなります
DIY可否	電気工事士の資格がない方は不可。DVF-A10K4はSL端子付の直結式で、電源線の結線が必要です
おすすめの交換方法	同じ系統のDVF-A10K4への本体交換を業者に依頼し、あわせてダクトと屋外フード、浴室の給気経路も点検

後継機種のDVF-A10K4は、2008年に発売された同じ丸穴取付シリーズの製品です。新旧対比表では、DVF-A10KとDVF-A10K4の寸法比較欄に同じ数値が並んでおり、外形の244mm角も共通しています。天井の丸い開口をそのまま使え、φ100のダクトもつなぎ直すだけで済むため、天井材を切り広げたり、穴をふさいで化粧板を足したりする作業は原則として必要ありません。

工事時間は、換気生活が案内している浴室・トイレの換気扇の標準的な目安である15〜30分程度を基準に考えてください。ただし、20年以上前に付けられた機種では、天井裏の電源線が短くなっていたり、ダクトのつなぎ目のテープが劣化していたりすることがあります。そうした手直しが入ると、作業時間はその分だけ延びます。

DIYについては、後継機の電源の取り方が判断の分かれ目になります。DVF-A10K4は販売店の仕様欄に「SL端子付」とあり、電源線を本体の端子に直接つなぐ方式です。屋内配線に触れる作業は、電気工事士法により有資格者でなければ行えません。資格をお持ちでない方は、無理に作業せず業者へ依頼するのが安全です。

おすすめは、DVF-A10K4への同系統交換を業者に依頼し、その際にダクトや屋外フード、ドア下のすき間などの給気経路もあわせて点検してもらう方法です。換気扇を新しくしても、空気の入口や出口に問題が残っていると、浴室の湿気は思ったほど抜けません。本体の交換を、浴室の換気全体を見直す機会として活用してください。

実際のDVF-A10K交換の様子

ここでは、DVF-A10KをDVF-A10K4に交換する流れを、よくある現場の一例としてご紹介します。舞台は、2000年前後に建てられた戸建て住宅の浴室です。ユニットバスの天井中央にDVF-A10Kが付いていて、入浴後に換気扇を回しても鏡の曇りがなかなか取れず、運転中の音も以前より大きくなってきた、というケースを想定しています。

Before

交換前のDVF-A10Kは、天井面に244mm角のルーバーが見えている状態です。ルーバーのすき間には湯気と一緒に吸い込まれたほこりがこびり付き、白い樹脂は少し黄色みを帯びています。運転させると、羽根が回る音に混じって低いうなりが聞こえ、ルーバーの前に手のひらをかざしても空気が引き込まれる感覚はわずかでした。

作業前に、まず浴室のドアまわりを確認します。ドアの下部にあるガラリ（通気用のスリット）や、ドア下のすき間がふさがれていないかを見るためです。後ほど詳しく説明しますが、浴室の換気扇は空気の入口があって初めて本来の風量が出せます。換気扇の交換だけでは解決しない原因が隠れていないかを、最初の段階で見ておくのがポイントです。

取り外し作業

分電盤で換気扇の回路のブレーカーを切り、検電器で電気が来ていないことを確かめてからルーバーを外します。ルーバーを外すと、天井の開口の中に本体が収まっているのが見えます。この機種は丸穴取付タイプなので、天井には丸穴φ200または角穴□175の開口があけられていて、その縁を本体のフランジが覆う形で固定されています。この段階で、開口が丸か四角かも確認しておきます。

本体を固定しているねじを外したら、本体をゆっくり下ろしながら天井裏をのぞき、排気口とダクトのつなぎ目を確認します。ダクトはφ100のアルミフレキシブルダクトで、長年の湿気によってテープの粘着が弱くなり、半分はがれかけていることもあります。ダクトを傷めないように、テープをていねいにはがして本体から抜き取ります。

配線処理

続いて電源の処理です。DVF-A10Kの電源の接続方式は、今回の調査でメーカーの資料から確認することができませんでした。そのため、実際の現場では、天井裏で電源線が本体に直結されているのか、コンセントにつながっているのかをその場で確かめてから作業を進めます。

後継のDVF-A10K4はSL端子付の直結式です。電源線の被覆をむいて端子に差し込める状態に整え、電線が短すぎる場合や被覆が硬くなっている場合は、電線を延長したり傷んだ部分を切り詰めたりします。浴室は湿気の多い場所なので、接続部分を水滴がかかりにくい位置にまとめることも大切です。アース線の接続が必要かどうかは、設置場所の条件に合わせて工事店が判断します。

新型設置

DVF-A10K4の排気口にφ100のダクトを差し込み、アルミテープで巻いて気密を確保します。DVF-A10K4のダクト接続部は44mmの長さがあり、流通サイトの仕様欄でも「テーピング作業が楽なダクト接続部44mm」と紹介されています。差し込みしろが十分にあるので、テープを巻く面積を取りやすく、すき間からの空気漏れを防ぎやすい構造です。

ダクトをつないだら、本体を天井の開口に差し込み、電源線をSL端子に結線します。DVF-A10K4は「本体ワンタッチ取付」とされ、丸穴でも角穴でも大形フランジが開口の縁を覆うため、天井側に余分な加工をせずに収められます。最後にワンタッチルーバーを取り付ければ、見た目のうえでも交換前とほとんど同じ位置・同じ大きさに収まります。

After

ブレーカーを戻して運転させ、異音がないこと、ルーバーの前に手をかざして空気がはっきり引き込まれることを確認します。あわせて浴室のドアを閉めた状態でも吸い込みが弱くならないかを見ておくと、給気が足りているかどうかの目安になります。

交換後は、ルーバーのほこりをこまめに落とすだけでも吸い込みの力を保ちやすくなります。湯気と一緒にほこりが付くと、乾いたときに固まって取れにくくなるので、浴室の掃除のついでにルーバーの表面をなでるように拭いておくと安心です。

DVF-A10Kとは？（特徴・仕様）

DVF-A10Kは、東芝が1999年に発売した天井埋込形のダクト用換気扇です。羽根径10cmクラスの小型機で、天井にあけた開口に本体を埋め込み、φ100のダクトで屋外へ排気します。販売店が公開している新旧対比表では、ダクト用換気扇の中でも「丸穴取付」という区分に分類されています。

同じ丸穴取付の区分には、1998年発売のDVF-C10Kも並んでいます。販売店の新旧対比表では、DVF-C10KとDVF-A10Kのどちらも買い替え先がDVF-A10K4とされており、同じ買い替え先にまとめられた旧品番どうしという関係です。

項目	DVF-A10Kの内容
メーカー	東芝（現在の換気扇事業は日本キヤリア）
種類	天井埋込形ダクト用換気扇（丸穴取付タイプ）
発売年	1999年
風量（50/60Hz）	85／85m³/h
接続パイプ径	φ100
埋込寸法	φ200（丸穴）販売店の対比表では角穴175mm角でも取付可能との記載あり
外形	244mm角
騒音・消費電力	メーカーの資料では確認できませんでした
電源の接続方式	メーカーの資料では確認できませんでした
同じ買い替え先の旧品番	DVF-C10K（1998年）

仕様の確認には、販売店が公開している東芝換気扇の新旧対比表（2023年6月時点のデータ）を主に使いました。騒音値や消費電力、電源の接続方式については、メーカーの一次資料を見つけられず確認できなかったため、表では空欄扱いとしています。実際の機器に貼られている銘板（ラベル）には定格の情報が記載されていることがあるので、交換前に一度見ておくと安心です。

型番の「A」や「K」が何を表しているのかについては、メーカーが文字ごとの意味を公表している資料は確認できませんでした。ただし、販売店の分類を見ると、DVF-A10K4やDVF-A10C4、14cmクラスのDVF-A14K4など「DVF-A」で始まる品番は丸穴取付の区分にまとめられています。また、DVF-A10K4は流通サイトで「丸穴取付ダクト用ファン（スタンダード格子タイプ）」という商品名で扱われています。型番の文字から用途を推測するよりも、こうした分類や仕様欄で確認するのが確実です。

DVF-A10Kの大きな特徴は、丸穴の開口に取り付ける前提で作られている点です。換気扇の天井開口には四角い角穴と丸い丸穴があります。丸穴取付タイプは、丸い開口を覆えるように本体のフランジ（つば）が大きく作られており、販売店の対比表ではDVF-A10Kについて「角穴（□175）でも取付可能」と注記されています。

もう一つ押さえておきたいのが、ルーバーの大きさです。外形244mm角は、天井から見える部分の大きさにあたります。後継のDVF-A10K4も外形は244mm角なので、交換したあとに天井に古い跡がはみ出して見える心配が少なく、浴室の天井の見た目を保ったまま入れ替えられます。

DVF-A10Kの交換が必要なタイミング

DVF-A10Kは1999年発売の機種で、発売当初に設置されたものであれば20年以上使われていることになります。浴室の換気扇は湯気や結露にさらされる時間が長く、トイレや居室よりも傷みが進みやすい環境にあります。ここでは、交換を考えたいサインを3つの観点から整理します。

異音・換気不足

いちばん気づきやすいのは音の変化です。運転を始めたときに「ブーン」という低い音が続く、回転が上がるまでに時間がかかる、ときどき何かが触れるような断続的な音がする、といった症状は、モーターの軸受けの摩耗や羽根の汚れ、変形が疑われます。換気扇は長時間回し続ける機器なので、音の変化は内部の消耗が進んでいるサインと考えてよいでしょう。

換気不足のサインとしては、入浴後に鏡や窓の曇りが取れるまで時間がかかる、天井や壁のカビが増えた、翌朝になっても浴室の床が乾いていない、といった変化があげられます。ただし浴室の場合、換気扇そのものが弱っているのではなく、空気の入口がふさがっていて風量が出ていないこともあります。ドアのガラリを掃除してもよくならないときは、換気扇の交換を検討する段階です。

経年劣化

浴室の換気扇は、湿気を含んだ空気を毎日吸い込み続けています。そのため、本体の樹脂部分の黄ばみや硬化、ねじや金具のさび、羽根に付いたほこりと湯あかの固着などが少しずつ進みます。羽根に汚れが厚く付くと回転のバランスが崩れ、異音や振動の原因にもなります。

ダクトの出口側にも、年数相応の傷みが出ます。排気口のシャッターは、換気扇が止まっているあいだダクトからの空気の逆戻りを抑える部品で、汚れが積もったり樹脂が変形したりすると、閉じきらなくなります。停止中にルーバーの近くで空気が動く感じがする、外の風が強い日だけ天井から物音がする、といったときは、シャッターまわりの劣化が考えられます。後継のDVF-A10K4は高気密風圧式シャッター付とされているので、交換によってこの点の改善も期待できます。

使用年数の目安

DVF-A10Kは1999年の発売で、2008年には後継のDVF-A10K4が登場しています。2026年の時点で、後継機の発売からも18年がたっています。設置した年がわからなくても、DVF-A10Kが付いているということは後継機が出る前に取り付けられた可能性が高く、長年使われてきた機器だと考えてよいでしょう。

また、メーカーが修理用の部品を保有する期間には限りがあり、古い機種ほどモーターや羽根などの部品だけを取り寄せて直すことは難しくなります。止まってしまってから慌てて交換するよりも、異音や換気不足が出始めた段階で計画的に交換したほうが、浴室にカビが広がる前に対処でき、入浴できない期間も短く済みます。

DVF-A10Kの後継機種と互換性

ここからは、DVF-A10Kの後継機種であるDVF-A10K4について、型番の確認ポイント、仕様の違い、そして他メーカー製品に替える場合の考え方を説明します。

公式後継機種の型番

DVF-A10Kの後継機種は、日本キヤリアのDVF-A10K4です。販売店が公開している東芝換気扇の新旧対比表では、DVF-C10KとDVF-A10Kの買い替え機種としてDVF-A10K4が示され、「DVF-A10K、A10K4は角穴（□175）でも取り付け可能」と注記されています。なお、東芝ブランドの換気扇を手がける東芝キヤリア株式会社は、2024年5月に日本キヤリア株式会社へ商号を変更しています。

DVF-A10K4は2008年に発売され、2023年6月時点の新旧対比表でも買い替え機種として掲載されています。2026年10月時点では流通サイトで販売が続いている一方、取扱いを終了した販売店もあるため、手配できるかどうかは相談の際に確認してもらうと安心です。流通サイトの仕様欄によると、適合場所はトイレ・洗面所・浴室・居間・事務所・店舗で、浴室にもそのまま使えます。本体・羽根・ルーバーはプラスチック製で、色はシルキーホワイトです。

特長として、角穴・丸穴取付可能な大形フランジ、SL端子、ワンタッチルーバー、カートリッジ式排気口、シロッコファン、本体ワンタッチ取付、高気密風圧シャッター、ダクト接続部44mm、モーター保護用の温度ヒューズなどがあげられています。別売の吊下金具DV-3Tを使えば天吊り施工もできるとされており、天井に埋め込めない場所でも使える点は覚えておくとよいでしょう。

品番の取り違えにも注意が必要です。同じ丸穴取付の区分には、DVF-A10C4やDVF-A10KC4といった似た品番があり、14cmクラスにはDVF-A14K4（埋込寸法は角穴225mm角・丸穴φ250）もあります。一文字違うだけで大きさや仕様が異なることがあるため、注文の前に必ず品番を最後まで確認してください。

サイズ・性能の違い（比較表）

DVF-A10KとDVF-A10K4の主な仕様を比べると、次のようになります。DVF-A10K4の数値は流通サイトに掲載されているメーカー仕様、DVF-A10Kの数値は新旧対比表によるものです。

項目	DVF-A10K	DVF-A10K4
発売年	1999年	2008年
取付区分	丸穴取付	丸穴取付（角穴・丸穴取付可能な大形フランジ）
埋込寸法	φ200（角穴175mm角も可）	φ200（丸穴）／175mm角（角穴）
外形	244mm角	244mm角
接続パイプ径	φ100	φ100（アルミフレキシブルダクト）
風量（50/60Hz・静圧0Pa）	85／85m³/h	85／85m³/h
風量（静圧30Pa・50Pa）	メーカーの資料では確認できませんでした	30Paで65／65m³/h50Paで48／49m³/h
騒音（50/60Hz）	メーカーの資料では確認できませんでした	30／30dB
消費電力（50/60Hz）	メーカーの資料では確認できませんでした	9.0／10.5W
電源の接続	メーカーの資料では確認できませんでした	SL端子付（直結）
シャッター	メーカーの資料では確認できませんでした	高気密風圧シャッター付
質量	メーカーの資料では確認できませんでした	1.4kg

表のとおり、埋込寸法・外形・接続パイプ径・静圧0Paでの風量は同じです。新旧対比表では、寸法比較欄のそのほかの数値も両機種で同じ並びになっており、取付寸法の面では素直に入れ替えられる組み合わせといえます。

比較表の中で注目していただきたいのが、静圧ごとの風量です。DVF-A10K4は、静圧0Paで85m³/hの風量が、30Paでは65m³/h、50Paでは48〜49m³/hまで下がると示されています。静圧とは、ダクトの長さや曲がり、屋外フードの形などによって生じる空気の通りにくさのことです。ダクトが長かったり、何度も曲がっていたり、途中でつぶれていたりすると静圧が上がり、カタログの最大風量よりも実際の風量は少なくなります。

DVF-A10Kを長年使ってきた現場では、ダクトのたるみやつぶれ、屋外フードの防虫網の目詰まりなど、空気の通り道そのものが傷んでいることがあります。せっかく新しいDVF-A10K4に替えても、出口側の抵抗が大きいままでは本来の風量を発揮できません。交換工事の際には、ダクトの状態もあわせて確認することをおすすめします。

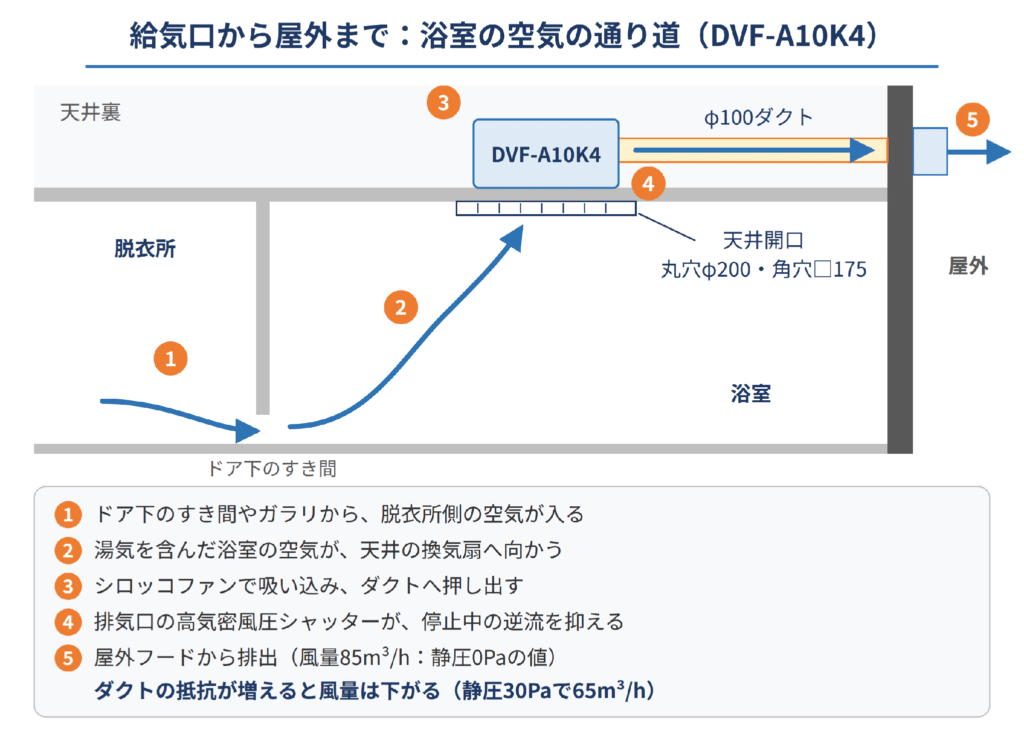

図：給気口から換気扇・ダクト・屋外までの空気の通り道

上の図は、浴室で換気扇が働くときの空気の流れを模式的に表したものです。換気扇が空気を外へ押し出すには、その分だけ浴室に空気が入ってくる必要があります。一般的な住宅の浴室では、ドアの下部のガラリやドア下のすき間が空気の入口になり、脱衣所側から入った空気が浴室内の湯気を押し上げるように天井の換気扇へ向かいます。

この入口がふさがれていると、換気扇はいくら回っても空気を十分に吸い込めず、出口側のダクトの抵抗が大きいときと同じように風量が落ちてしまいます。浴室のドアのガラリにほこりが詰まっていないか、すき間を家具やマットでふさいでいないかは、換気扇の交換とあわせてぜひ見直してほしいポイントです。そして出口側では、DVF-A10K4の高気密風圧シャッターが、換気扇を止めているあいだの外気の逆流を抑える役目を担います。

他メーカーとの互換性

φ100のダクトにつなぐ羽根径10cmクラスのダクト用換気扇は、パナソニックや三菱電機など他メーカーからも出ています。そのため、理屈のうえでは他メーカー製品への交換も考えられます。ただし、対応する開口の形（角穴か丸穴か）と寸法は製品ごとに異なり、丸穴の開口にそのまま取り付けられるかどうかは一台ずつ確認が必要です。

DVF-A10Kの開口が丸穴φ200になっている現場で角穴専用の製品を選ぶと、開口を四角く切り直す、あるいは取付用の部材を用意するといった追加作業が発生する可能性があります。さらに、本体の固定位置、排気口の高さや向き、天井裏に必要な高さも製品によって異なり、ダクトの取り回しを変えなければならない場合もあります。

こうした事情から、特別な理由がない限りは、取付寸法の互換性が確認できる同じ系統のDVF-A10K4を選ぶのが無理のない選択です。どうしても他社製品にしたい、24時間換気用の機種にしたいといったご希望がある場合は、天井の開口の形と大きさ、天井裏のスペースを写真で確認したうえで、取り付けられる機種を相談するのが確実です。

DVF-A10K交換の方法と工事の流れ

DVF-A10Kの交換には、資格を持つ方が自分で行う方法と、業者に依頼する方法があります。それぞれの進め方と、浴室ならではの注意点を見ていきましょう。

DIY手順

最初にお伝えしておきたいのは、DVF-A10KからDVF-A10K4への交換は、電気工事士の資格をお持ちでない方がDIYで行うことはできないという点です。DVF-A10K4はSL端子付の直結式で、電源線を本体の端子に直接つなぐ必要があります。屋内配線を扱う作業は電気工事士法で有資格者に限られており、資格がないまま作業すると法律違反になるうえ、漏電や火災の原因にもなりかねません。

参考として、資格をお持ちの方が作業する場合の一般的な手順を紹介します。ご自身で作業しない場合でも、どのような工程があるのかを知っておくと、業者とのやり取りがスムーズになります。

1. 分電盤で換気扇の回路のブレーカーを切り、検電器で通電していないことを確認する
2. DVF-A10Kのルーバーを外し、本体の銘板で型番を確認する
3. 本体の固定ねじを外し、本体を少し下ろして天井裏のダクトと電源の状態を見る
4. 排気口とダクトのつなぎ目のテープをはがし、ダクトを本体から外す
5. 電源線を本体から外し、DVF-A10K4のSL端子に結線できるよう被覆や長さを整える
6. DVF-A10K4の排気口にφ100のダクトを差し込み、アルミテープで気密を確保する
7. 本体を天井の開口に取り付け、電源線をSL端子に結線する
8. ワンタッチルーバーを取り付け、ブレーカーを戻して運転と吸い込みを確認する

浴室での作業は、ユニットバスの天井が低めであることが多い一方で、浴槽のふちや滑りやすい床の上に脚立を立てることになるため、足元の安全確保が欠かせません。また、古い本体を外すと、ダクトの中にたまっていたほこりや湯あかのかたまりが落ちてくることがあります。マスクとゴーグルを着用し、浴槽にはふたやシートをかぶせてから作業を始めてください。

業者依頼の流れ

業者に依頼する場合は、次のような流れで進むのが一般的です。換気生活では、LINEで天井の換気扇や本体ラベルの写真を送っていただくだけで、交換の相談を受け付けています。

1. 浴室天井の換気扇全体と、ルーバーを外した本体の銘板（型番ラベル）を撮影する
2. 写真を送って、後継機種や工事内容について相談する
3. 工事日を調整する
4. 当日、作業員が既存の換気扇を取り外し、配線とダクトの状態を確認する
5. DVF-A10K4を取り付け、運転と吸い込みを確認する
6. 古い本体を引き取り、作業完了

写真を撮るときは、天井全体が写る引きの写真と、型番が読める銘板のアップの2枚があると話が早く進みます。日本キヤリアの案内では、銘板の位置は機種や製造年代によって異なり、本体カバーを外した内側の本体枠などに貼られている場合があります。ルーバーを外さないと見えないこともあります。DVF-A10Kは外形244mm角なので、メジャーをルーバーに当てて一緒に撮っておくと、大きさの確認にも役立ちます。

工事時間は、換気生活が案内している浴室・トイレの換気扇の目安である15〜30分程度が基準です。電源線の延長が必要な場合や、ダクトのつなぎ直し、屋外フードの点検などを行う場合は、その分だけ時間が長くなります。浴室の換気扇の交換は短時間で終わることが多いので、工事当日も夜には普段どおり入浴できるのが一般的です。

注意点

1つ目の注意点は、品番の確認です。DVF-A10Kとよく似た品番には、1998年発売のDVF-C10Kや、別仕様のDVF-A10Cなどがあります。新旧対比表を見ると、DVF-A10CはDVF-A10C4に置き換えられることになっており、DVF-A10Kの後継とは別の流れです。ルーバーの見た目だけで判断せず、銘板の型番を確かめてから後継機種を決めてください。

2つ目は、天井の開口の形です。DVF-A10K4は丸穴φ200と角穴175mm角の両方に対応していますが、過去の工事で開口が広げられていたり、ユニットバスの天井パネルが割れていたりすると、フランジで覆いきれないことがあります。取り外したときに開口の縁に欠けや割れがないかを確認し、必要に応じて補修してから取り付けます。

3つ目は、集合住宅での管理規約です。マンションでは、浴室の換気扇が建物全体の換気計画の一部になっている場合があり、交換にあたって管理会社への連絡や届け出が求められることがあります。また、共用部分の外壁に付いている屋外フードは、住戸側で勝手に交換できないこともあるため、事前に確認しておきましょう。

4つ目は、浴室の給気です。先ほどの図で説明したとおり、換気扇は空気の入口と出口がそろって初めて本来の性能を発揮します。交換後も湿気が抜けにくいと感じたら、ドアのガラリの汚れや、ダクトのつぶれ、屋外フードの目詰まりがないかを点検してみてください。

DVF-A10K交換・後継機種に関するよくある質問

Q. DVF-A10Kの天井の穴は丸いのですが、DVF-A10K4はそのまま付きますか？

A. はい。DVF-A10K4は販売店の仕様欄で「角穴・丸穴取付可能な大形フランジ」とされ、埋込寸法は丸穴φ200、角穴175mm角です。新旧対比表でもDVF-A10Kと同じ埋込寸法φ200で掲載されているため、開口に欠けや割れがなければ、天井の穴を加工せずに取り付けられます。

Q. 型番の「A」や「K」にはどんな意味がありますか？浴室専用ということですか？

A. メーカーが型番の文字ごとの意味を公表している資料は確認できませんでした。販売店の分類では「DVF-A」で始まる品番は丸穴取付の区分にまとめられており、DVF-A10K4はスタンダード格子タイプとして扱われています。浴室専用というわけではなく、DVF-A10K4の適合場所はトイレ・洗面所・浴室・居間・事務所・店舗とされています。

Q. 銘板にはDVF-A10KではなくDVF-C10Kとありました。後継機種は同じですか？

A. 販売店が公開している新旧対比表では、DVF-C10KとDVF-A10KはどちらもDVF-A10K4への買い替えが案内されています。DVF-C10Kは1998年発売で、埋込寸法φ200・接続パイプφ100・風量85m³/hは同じですが、寸法比較欄の一部の数値が異なります。取り外したときに天井裏の納まりを確認しながら取り付けるのが安全です。

Q. 交換後、浴室の湿気がなかなか抜けないのはなぜですか？

A. 換気扇本体以外の原因が考えられます。浴室のドアのガラリやドア下のすき間がふさがっていると、空気が入ってこないため換気扇は十分に吸い込めません。また、ダクトが長い、曲がりが多い、途中でつぶれているといった場合は空気が通りにくくなり、DVF-A10K4の風量は静圧0Paで85m³/hのところ、30Paでは65m³/hまで下がります。給気口とダクト、屋外フードの点検をおすすめします。

Q. 換気扇を止めているとき、外から冷たい風が入ってくるのは交換で改善しますか？

A. 排気口のシャッターが劣化して閉まりにくくなっている可能性があります。DVF-A10K4は高気密風圧式のシャッター付とされているため、古いシャッターからの逆流が原因であれば、交換によって改善が期待できます。ただし、屋外フードの破損やダクトの外れが原因の場合は、そちらの補修も必要です。

Q. DVF-A10K4は天井に埋め込めない場所にも付けられますか？

A. 販売店の仕様欄では、別売の吊下金具DV-3Tを使えば天吊り施工も可能とされています。天井裏のスペースが足りない場合などに検討できますが、浴室のユニットバスでは通常は天井埋込で取り付けます。設置場所の条件によって適否が変わるため、写真を送って相談してください。

Q. DVF-A10Kの交換は自分でできますか？

A. 電気工事士の資格をお持ちでない場合はできません。後継のDVF-A10K4はSL端子付の直結式で、電源線を端子に結線する作業が必要です。屋内配線の工事は有資格者に限られているため、業者に依頼してください。資格をお持ちの方でも、浴槽の上での脚立作業になるため、足元の安全確保を十分に行ってください。

Q. 交換工事の日も、お風呂に入れますか？

A. 浴室の換気扇の交換は、配線やダクトに問題がなければ15〜30分程度が目安です。電源線の延長やダクトの補修が必要な場合はもう少し時間がかかりますが、多くの場合は工事当日から普段どおり入浴できます。作業中は浴室を使えないので、工事の時間帯だけ確保しておいてください。

まとめ｜DVF-A10Kの交換と後継機種選び

DVF-A10Kは、東芝が1999年に発売した丸穴取付タイプのダクト用換気扇です。後継機種は日本キヤリアのDVF-A10K4で、埋込寸法φ200、外形244mm角、接続パイプφ100、風量85m³/hが共通しています。DVF-A10K4は丸穴にも角穴にも取り付けられる大形フランジを備えているため、天井の開口をそのまま使って交換できるのが大きな利点です。

一方で、DVF-A10K4はSL端子付の直結式なので、電源線の結線には電気工事士の資格が必要です。また、浴室の換気は換気扇だけで完結するものではありません。ドアのガラリなどの空気の入口と、ダクトや屋外フードといった出口の状態がそろって初めて、DVF-A10K4の性能が生かされます。交換の際は、空気の通り道全体をあわせて点検するのがおすすめです。

DVF-A10Kは後継機の登場からも10年以上が経過しており、異音や換気不足、止めているときの冷気の逆流などが気になり始めたら、交換を考えるタイミングです。浴室の天井の換気扇と、ルーバーを外した本体ラベルの写真を撮って、LINEで気軽にご相談ください。
