FV-14BTAの交換と後継機種まとめ｜工事手順も写真付きで解説

浴室の天井にある古い換気扇のグリルを外したら、銘板に「National」「FV-14BTA」と書かれていた――そんな方に向けた記事です。販売店が公開しているパナソニックの新旧対比表によると、FV-14BTAは昭和47年（1972年）10月に発売された天井埋込形換気扇です。半世紀前後にわたって浴室やトイレの湿気を外へ出してきた計算になり、モーターの寿命という意味では、いつ止まってもおかしくない段階に入っています。

先に結論をお伝えします。FV-14BTAの買い替え先としてパナソニックの新旧対比表に記載されているのは、天井埋込形換気扇「FY-24CPK8」（2室用・低騒音形・大風量形、ルーバーセットタイプ）です。ただし、この組み合わせは「本体を入れ替えれば終わり」という交換ではありません。FV-14BTAの天井開口は320×270mmの長方形、FY-24CPK8の埋込寸法は240mm角で、新しい本体のほうが開口に対してひと回り小さくなるからです。接続パイプはどちらもφ100mmで合わせやすい一方、天井の開口まわりには下地の追加や補修が必要になります。

この記事では、FV-14BTAがどのような換気扇なのかを当時の仕様から読み解き、FY-24CPK8への交換で「そのまま使えるもの」と「作り直すもの」を分けて整理します。寸法とパイプの互換性は図解にまとめました。交換作業の流れは写真付きのレポート形式で紹介し、最後に、品番の頭が「FV」から「FY」に変わることや、よく似た旧品番との見分け方などをよくある質問として解説します。

FV-14BTA交換の結論まとめ

FV-14BTAの交換で判断の軸になる4つの項目を、先に一覧にしておきます。この機種は昭和40年代の製品なので、現在の換気扇とは開口の形そのものが違うという点を前提に読んでください。

項目	内容
後継機種	パナソニック FY-24CPK8天井埋込形換気扇・2室用（吸込グリル別売）・低騒音形・大風量形・ルーバーセットタイプ※販売店掲載のパナソニック新旧対比表でFV-14BTAの買替（現行）商品として記載
工事時間	換気生活の案内では浴室・トイレの換気扇交換は15分〜30分程度が目安。FV-14BTAは開口が320×270mmから240mm角へ小さくなるため、下地の追加・天井の補修・子機側のつなぎ直しが加わり、通常の交換より長くなります。所要時間は現場の状況によって異なります
DIY可否	不可。FY-24CPK8は電源を本体外部の速結端子に直接つなぐ方式で、電気工事士の資格が必要です。さらに開口の補修という大工仕事も伴います
おすすめの交換方法	親機（本体）と子機側の吸込グリルをまとめて新しくし、開口補修まで一度の工事で済ませる方法。ダクト（φ100mm）は劣化の状態を見て再利用か交換かを決めます

表の中で最も大きな意味を持つのは「開口が小さくなる」という一点です。最近の換気扇どうしの交換であれば、同じ埋込寸法の後継機種を同じ穴に入れ直すだけで済むことがほとんどです。しかしFV-14BTAは、メーカーの新旧対比表で埋込寸法が「320×270」と長方形で記載されている機種で、同じ対比表を一覧にした販売店のページでも、FY-24CPK8への買い替えについて「埋込寸法が異なります」と注記されています。FY-24CPK8の埋込寸法は240mm角なので、古い開口の中央に新しい本体を据えると、左右に各40mm、前後に各15mmのすき間ができる計算になります。

このすき間は、新しい本体を固定するための下地（木枠など）を足したうえで、天井材を張り足したり化粧パネルで覆ったりして処理します。どの方法が合うかは、天井材の種類や、旧機種を外したあとの実際の開口寸法で決まります。実際、FV-14BTAの交換事例を公開している工事店の記事では、指定の埋込開口320×270mmに対して、現場の実測は約280×260mmだったと報告されています。この場合、すき間は計算値よりかなり小さくなります。そのためFV-14BTAの交換では、旧機種を外して開口を実測するまで、補修の方法を最終決定できないことがあります。

一方で、うれしい共通点もあります。FV-14BTAの交換事例を公開している工事店の記事では、いずれも接続ダクトがφ100mmで、浴室とトイレ（または洗面所）を1台で換気する2室換気として使われていました。FY-24CPK8も適用パイプ径φ100mmの2室用なので、ダクトの太さと「1台で2部屋を換気する」という仕組みはそのまま引き継げます。ダクトが傷んでいなければ再利用を検討でき、傷んでいれば同じ径のダクトに入れ替えるだけで済みます。

工事時間については、換気生活のよくある質問で「浴室・トイレの換気扇の交換は15分〜30分程度」と案内しています。これは同じ寸法の後継機種へ入れ替える標準的な工事の目安です。FV-14BTAの場合は、開口の補修と子機側のグリル交換が加わるため、この目安より長くかかると考えておいてください。正確な段取りは、現在の天井の写真を見せていただくと判断しやすくなります。

実際のFV-14BTA交換の様子

ここからは、FV-14BTAからFY-24CPK8への交換がどのように進むのかを、よくある現場の一例として紹介します。舞台は昭和40年代後半に建てられた集合住宅です。浴室の天井にFV-14BTAの本体があり、隣のトイレの天井には小さな吸込口が付いていて、1台の換気扇で浴室とトイレの両方の空気を排出する造りになっています。運転音が以前より大きくなり、入浴後の浴室がなかなか乾かなくなってきた、という状況を想定しています。

Before｜浴室天井に長方形のルーバーが残る状態

最初に行うのは現状の確認です。浴室の天井には、いまの換気扇ではあまり見かけない、横長の大きなルーバーが付いています。新旧対比表に記載されているFV-14BTAのルーバー寸法は327mmで、現在の240mm角クラスの換気扇よりひと回り大きな見た目です。ルーバーを外して本体の銘板を確認し、品番がFV-14BTAであることを確かめます。

続いて、トイレ側の吸込口も確認します。2室換気では、トイレ側の吸込口からダクトを通って浴室の本体まで空気が引かれます。トイレ側の吸込口は浴室の本体から離れているぶん、ほこりの影響に気づきにくい場所です。吸込口の手前にティッシュを当てて引き込まれ方を浴室側と比べておくと、交換後にどれだけ改善したかを判断する基準になります。

スイッチを入れて動作音も聞いておきます。新旧対比表に記載されている当時の騒音値は50Hz・60Hzとも55dBで、もともと静かな機種ではありません。それに加えて、軸受けの摩耗による「ゴー」という低い音が混じるようになっていれば、モーターの寿命が近いサインです。

取り外し作業｜ルーバー・本体・子機側の順に外す

作業は、分電盤で換気扇の回路のブレーカーを切ってから始めます。ルーバーを外すと、天井裏にFV-14BTAの本体が見えます。FV-14BTAの交換事例では、本体が天井材を張る前に取り付ける「先行取付け」で、天井裏の吊りボルトと周囲の角材に固定されていたと報告されています。このように、現在の換気扇のように「天井の下から本体ごとねじで外す」という構造になっていない場合があります。

固定方法を確かめたら、本体につながっている排気側のダクトと、トイレ側から来ているダクトを外します。長年の湿気でダクトの接続部に巻かれたテープが硬くなっていることが多いので、ダクトを傷めないよう少しずつはがします。本体を天井から下ろしたら、トイレ側の吸込口も取り外します。

本体を外すと、ようやく天井の開口が姿を現します。ここで開口の実寸を測ります。メーカー資料上は320×270mmでも、新築時の施工のしかたによって実際の開口は多少前後します。この実測値をもとに、新しい本体を支える下地の寸法と、天井の補修方法を決めます。

配線処理｜古い電源線を確認して速結端子へつなぐ準備

次は電源線の処理です。FV-14BTAから電源線を外したら、線の被覆が硬化していないか、ひび割れていないかを確認します。半世紀近く天井裏の湿気と温度変化にさらされてきた電線は、被覆が硬くなっていることがあります。傷みが大きい場合は、接続部分を切り詰めて健全な部分を出す、あるいは配線そのものの引き直しを検討します。

FY-24CPK8の電源接続部は本体外部の速結端子です。電線の被覆を決められた長さだけむき、端子に差し込んで接続します。浴室のような湿気の多い場所では、アース線の接続や漏電遮断器の有無も確認しておきたいポイントです。この作業は屋内配線の接続にあたるため、電気工事士の資格を持つ作業者が行います。

新型設置｜下地を足してFY-24CPK8を固定する

いよいよFY-24CPK8の取り付けです。古い開口は新しい本体より大きいため、そのままでは本体を固定するところがありません。そこで、実測した開口の内側に木枠などの下地を足し、240mm角の本体を支えられる状態をつくります。下地の厚みや取り付け位置は、天井材の厚みと本体のフランジが天井面にきちんと沿うように調整します。

本体を固定したら、排気側のダクトをφ100mmの接続口につなぎ、アルミテープでしっかり巻きます。トイレ側には別売の吸込グリルを取り付け、そこから来るダクトを本体の子機側吸込口へつなぎます。FY-24CPK8は子機側の吸込口を3方向から選べるとされているので、トイレ側ダクトが来る方向に合わせて接続口を選び、ダクトを無理に曲げずに済むようにします。

最後に、新しい本体のまわりに残ったすき間を処理します。天井材を張り足して塗装で仕上げる方法、化粧パネルで覆う方法など、天井の材質や見た目の好みに合わせて選びます。浴室は湿気が多いので、張り足した部分のすき間から湿気が天井裏へ回り込まないよう、仕上げは丁寧に行います。

After｜浴室もトイレもよく吸う天井に

ブレーカーを戻して試運転を行います。浴室側のルーバーにティッシュペーパーを近づけると、しっかり吸い付きます。トイレ側の吸込グリルでも同じように確認し、2部屋とも空気が引かれていることを確かめます。FY-24CPK8はルーバーで親機と子機の風量バランスを変えられるとされているので、トイレ側の吸い込みが弱いと感じる場合は、ここで調整します。

運転音も大きく変わります。FV-14BTAの当時の騒音値は55dB、FY-24CPK8の騒音値は36dBと、カタログの数値の上では大きな差があります。測定条件が当時と現在で同じとは限らないため単純な比較はできませんが、軸受けが摩耗した古いモーターから新品に替わるため、異音が解消されることが期待できます。最後に、取り外したFV-14BTAと梱包材を回収し、浴室とトイレを清掃して作業完了です。

FV-14BTAとは？（特徴・仕様）

FV-14BTAは、ナショナル（松下電器、現在のパナソニック）が販売していた天井埋込形換気扇です。天井の中に本体を埋め込み、ダクトを通して屋外へ排気するタイプで、浴室やトイレ、洗面所といったサニタリー空間で使われてきました。販売店（タロトデンキ）が掲載しているパナソニックの新旧対比表では、FV-14BTAは「FY-10・FY-14タイプ」の欄に、天井埋込形換気扇として記載されています。

この新旧対比表に記載されているFV-14BTAの主な数値を、以下にまとめます。なお、パナソニックの「換気送風機器 品番置き換え検索」でFV-14BTAを検索したところ、2026年10月時点では登録がなく、該当なしという結果でした。そのため、仕様はこの新旧対比表を中心に、交換事例の記載で補っています。

項目	FV-14BTAの仕様
メーカー	ナショナル（松下電器）／現在のパナソニック
種類	天井埋込形換気扇（ダクト接続）
発売時期	昭和47年（1972年）10月
換気風量	50Hz：180m³/h／60Hz：198m³/h
騒音	50Hz：55dB／60Hz：55dB
埋込寸法	320×270mm
高さ	173mm
吐出口高さ	120mm
ルーバー寸法	327mm
接続パイプ径	φ100mm（交換事例の記載。メーカーの資料では確認できませんでした）
使われ方	浴室とトイレ（洗面所）を1台で換気する2室換気（交換事例の記載）
消費電力・電源接続方式	メーカーの資料では確認できませんでした

表を見てまず目につくのは、埋込寸法が正方形ではなく320×270mmの長方形である点です。現在の天井埋込形換気扇は177mm角、240mm角といった正方形の埋込寸法が主流なので、FV-14BTAは形の上でも「一世代前の規格」の製品だといえます。ルーバー寸法の327mmも、現在の一般的な浴室用換気扇より大きめです。

風量は50Hzで180m³/h、60Hzで198m³/hと、当時の天井埋込形換気扇としては大きめの数値です。同じ新旧対比表で並んでいるFV-14BT・FV-14BTP（50Hzで168m³/h）と比べても大きく、FV-14BTAは2部屋分の空気を1台でまかなうことを想定した、能力の大きい機種だったことがうかがえます。後継として2室用の大風量形であるFY-24CPK8が選ばれているのも、この風量の大きさと使われ方に合わせたものと考えられます。

一方で、騒音値は55dBと、現在の換気扇の感覚からするとかなり大きめです。FY-24CPK8の36dBと比べると20dB近い差があります。もちろん測定方法が当時と同じとは限らないため数字だけで断定はできませんが、「昔の換気扇はうるさかった」という印象を裏付ける数値です。

もうひとつ押さえておきたいのが、同じ新旧対比表でFV-14BTAと同じ数値が並んでいる「FV-14BTL」という品番の存在です。発売時期、風量、騒音、埋込寸法、ルーバー寸法までFV-14BTAと同じ値で記載され、買替商品も同じFY-24CPK8です。銘板にFV-14BTAではなくFV-14BTLと書かれている場合でも、交換の考え方はこの記事と同じと考えてかまいません。

FV-14BTAの交換が必要なタイミング

FV-14BTAは発売から50年以上がたっている機種です。現在も動いているとしても、「まだ動くから大丈夫」とは言い切れない段階にあります。ここでは、交換を考えるべきサインを症状別に整理します。

異音・換気不足

最もわかりやすいサインは音の変化です。FV-14BTAはもともと55dBという騒音値の機種なので、ある程度の運転音は正常の範囲です。注意したいのは、以前と違う音が混じるようになった場合です。「ゴー」「ウォーン」という低いうなり音はモーターの軸受けの摩耗、「カラカラ」「カタカタ」という音は羽根の変形やほこりの付着、固定部のゆるみなどが原因として考えられます。

2室換気で使われているFV-14BTAでは、トイレのにおいの残り方も目安になります。浴室側の本体が動いていても、トイレのにおいが以前より長く残るようになったなら、本体からトイレまでの区間のどこかで空気の流れが弱っている可能性があります。トイレ側の吸込口、途中のダクト、本体の能力低下のどれが原因かは天井裏を見ないと判断できないため、点検のきっかけにしてください。

浴室の鏡や壁がいつまでも乾かない、天井に黒カビが広がりやすくなった、トイレのにおいがこもるようになった、といった変化も換気不足のサインです。換気扇の能力が落ちると、湿気やにおいが部屋に残り、カビや結露の原因になります。

経年劣化

FV-14BTAの世代の換気扇では、目に見える部分にも劣化が現れます。ルーバーの樹脂の黄ばみやひび割れ、本体の金属部分のさび、羽根に固着した汚れなどです。とくに浴室で使われてきた本体は、湿気によるさびが進んでいることがあります。羽根やモーター軸のまわりにさびや汚れがたまると回転のバランスが崩れ、異音や振動の原因になります。

見落とされやすいのが、天井裏の電源線やダクトの劣化です。電線の被覆が硬くなっていたり、ダクトの接続部のテープがはがれて空気が漏れていたりしても、天井の下からは見えません。換気扇本体を交換するタイミングは、こうした天井裏の状態を確認できる貴重な機会でもあります。

使用年数の目安

換気生活では、換気扇の寿命の目安を10年〜15年程度としてご案内しています。FV-14BTAは昭和47年（1972年）の発売なので、仮に発売直後に設置されたものであれば、この目安を3倍以上超えて使われていることになります。途中でモーターを交換したといった経緯がなければ、いつ止まってもおかしくない状態です。

換気扇が完全に止まってしまうと、浴室の湿気やトイレのにおいが抜けなくなり、カビの発生や建物の傷みにつながります。とくに浴室では、換気扇が止まった状態で入浴が続くと、天井や壁のカビが一気に広がることもあります。異音や吸い込みの弱さが気になり始めた段階で、交換の準備を始めるのが安心です。

FV-14BTAの後継機種と互換性

公式後継機種の型番

FV-14BTAの買い替え先として、販売店（タロトデンキ）掲載のパナソニック新旧対比表ではFY-24CPK8が記載されています。FY-24CPK8は、パナソニックの天井埋込形換気扇のうち、低騒音形・大風量形の2室用で、吸込グリルが別売のルーバーセットタイプです。製品比較サイトや販売店の掲載によると、2020年4月1日に発売された製品で、前の型であるFY-24CPK7の後継品とされています。

なお、パナソニックの「換気送風機器 品番置き換え検索」では、2026年10月時点でFV-14BTAの登録がなく、検索結果は0件でした。同じ検索でFY-24CPS6などの比較的新しい品番は表示されることから、FV-14BTAのような昭和40年代の品番は、置き換え検索の対象から外れていると考えられます。この記事では、FY-24CPK8を後継機種として扱い、根拠として販売店が公開しているメーカーの新旧対比表の記載を示しています。

品番の頭が「FV」から「FY」に変わっている点も気になるところです。FV-14BTAが販売されていた当時のナショナルの換気扇には、FV-で始まる品番とFY-で始まる品番が並んでいて、同じ新旧対比表にも両方が混在しています。記号の意味の違いはメーカーの公開資料では確認できませんでしたが、現在のパナソニックの天井埋込形換気扇はFY-で始まる品番で展開されており、FY-24CPK8もその一つです。

FY-24CPK8には、子機側の吸込グリルが付属するFY-24CPKS8という品番もあります。FY-24CPK8を選ぶ場合は、トイレや洗面所側に付ける吸込グリルを別に用意する必要があります。FV-14BTAの時代の子機側吸込口は、新しい本体との組み合わせを前提に作られていないため、交換時には新しい吸込グリルに替えるのが基本です。

サイズ・性能の違い（比較表）

FV-14BTAとFY-24CPK8の主な違いを比較表にまとめました。FV-14BTAの値は新旧対比表と交換事例、FY-24CPK8の値は販売店に掲載されたメーカー仕様と製品比較サイトの記載によるものです。

項目	FV-14BTA	FY-24CPK8
種類	天井埋込形換気扇	天井埋込形換気扇 ルーバーセットタイプ（2室用・吸込グリル別売）
発売時期	昭和47年（1972年）10月	2020年4月1日
埋込寸法	320×270mm	240mm角
接続パイプ径	φ100mm（交換事例の記載）	φ100mm
風量	50Hz：180m³/h60Hz：198m³/h	200m³/h
有効換気量	メーカーの資料では確認できませんでした	直管相当長20m：50Hz 140／60Hz 147m³/h直管相当長30m：50Hz 123／60Hz 137m³/h
騒音	55dB（50Hz・60Hz）	36dB
消費電力	メーカーの資料では確認できませんでした	50Hz：20W／60Hz：22W
高さ	173mm	メーカーの資料では確認できませんでした
電源接続	メーカーの資料では確認できませんでした	本体外部速結端子（単相100V）
シャッター	メーカーの資料では確認できませんでした	風圧式高気密シャッター付
質量	メーカーの資料では確認できませんでした	2.6kg

数字を見比べると、風量はFV-14BTAの180〜198m³/hに対してFY-24CPK8が200m³/hと、ほぼ同じ水準を保っています。2部屋分の換気をまかなってきたFV-14BTAの能力を、大風量形のFY-24CPK8が引き継ぐ関係です。ただし、FV-14BTAの数値は昭和40年代のカタログ値で、現在とは測定の条件が異なる可能性があるため、細かな大小よりも「同じクラスの能力」と理解しておくのが適切です。FY-24CPK8にはダクトの長さを考慮した有効換気量も記載されており、ダクトが長くなるほど実際に排出できる量が減ることがわかります。

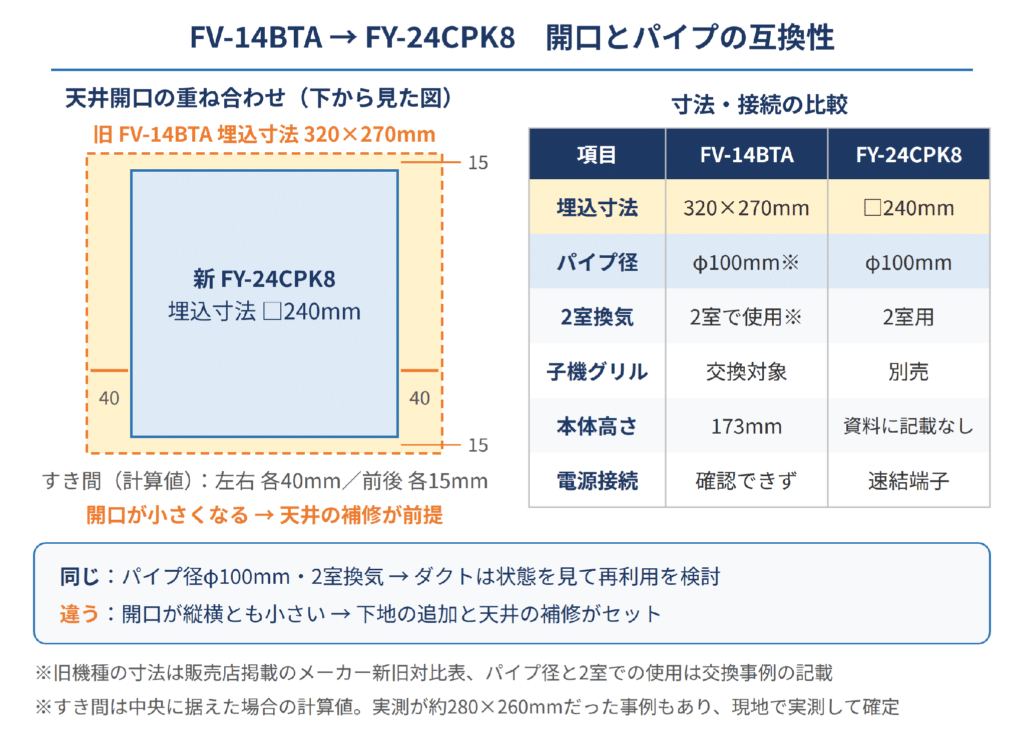

互換性の面では、寸法とパイプ径を分けて考えるとわかりやすくなります。次の図は、天井の開口を下から見たときの重なり方と、接続まわりの比較をまとめたものです。

図：FV-14BTAとFY-24CPK8の開口・パイプ径の互換性比較

図のとおり、パイプ径はどちらもφ100mmで、2部屋を1台で換気する仕組みも共通です。ダクトの太さが変わらないので、排気側・子機側とも、ダクトの状態がよければつなぎ直して使うことを検討できます。一方、開口は縦横ともFY-24CPK8のほうが小さく、資料上の寸法で古い開口の中央に新しい本体を据えると、左右に各40mm、前後に各15mmのすき間が残る計算です。実測の開口が小さめだった事例もあるため、実際のすき間は現地で測って確定します。本体を支える下地を追加し、天井を補修する作業がセットになるのはこのためです。

本体の高さも確認しておきたい項目です。FV-14BTAの高さは新旧対比表で173mmと記載されていますが、FY-24CPK8の本体高さは今回確認した資料には記載がありませんでした。天井裏の高さ（天井ふところ）が限られている集合住宅では、新しい本体が収まるかどうかを、天井裏をのぞいて実際に確かめてから工事に進みます。

他メーカーとの互換性

FV-14BTAの交換事例を公開している工事店の記事でも、同じ寸法の後継品がないため、開口に合わせて別の機種を選んだと説明されています。320×270mmの長方形の埋込寸法は現在の正方形中心の製品とは形が異なるため、どのメーカーを選んでも開口の補修が必要になると考えておきましょう。そのうえで、2室用・φ100mmという条件を満たす機種であれば、他メーカー製品への交換も選択肢になります。

たとえば三菱電機の「VD-15ZFC14」は、2部屋用の天井埋込形換気扇で、埋込寸法は260mm角、接続パイプはφ100mm、風量は210m³/hです。埋込寸法がFY-24CPK8の240mm角より大きいため、古い開口との差は、計算上は左右各30mm、前後各5mmと小さくなります。実際に、実測約280×260mmの開口に角材を継ぎ足してVD-15ZFC14を取り付けた交換事例も公開されています。開口の補修範囲をできるだけ抑えたいという場合には、こうした埋込寸法の大きい機種を比較してみるのもひとつの考え方です。

ただし、メーカーが変わると、本体の高さ、子機側の吸込口の位置や向き、ルーバーの大きさなどが変わります。パナソニックの新旧対比表で示されているFY-24CPK8を選んでおけば、同じメーカーの系譜に沿った選び方になりますが、最終的には天井裏の高さ、ダクトの取り回し、補修の範囲を比べて決めるのが確実です。どの機種が合うか迷う場合は、天井の写真を見ながら一緒に検討するのが近道です。

FV-14BTA交換の方法と工事の流れ

DIY手順

結論からお伝えすると、FV-14BTAからFY-24CPK8への交換はDIYには向きません。FY-24CPK8は電源線を本体外部の速結端子に直接つなぐ方式で、この接続作業には電気工事士の資格が必要です。資格のない方が屋内配線をつなぐことは法律で認められていません。加えて、FV-14BTAの交換には開口の補修という大工仕事も伴うため、資格をお持ちの方でも難易度の高い工事になります。

電気工事士の資格をお持ちの方が作業する場合の大まかな流れは、次のとおりです。安全のため、必ず各工程で製品の工事説明書を確認してください。

1. 分電盤で換気扇の回路のブレーカーを切り、検電器で電気が来ていないことを確認する
2. 浴室側のルーバーを外し、銘板でFV-14BTAであることを確かめる
3. 排気側とトイレ側（子機側）のダクトを本体から外し、電源線を外す
4. 本体の固定を外して天井から下ろし、トイレ側の吸込口も取り外す
5. 開口の実寸を測り、240mm角の本体を支える下地を追加する
6. FY-24CPK8の本体を固定し、電源線を速結端子に接続する
7. 排気側ダクトと子機側ダクトをつなぎ、別売の吸込グリルを取り付ける
8. 開口まわりのすき間を補修し、ルーバーを取り付けて試運転する

この中でとくに注意したいのが、開口の実測と下地の追加です。古い天井材はもろくなっていることがあり、本体を外すときや下地を足すときに割れてしまうことがあります。浴室の天井材は湿気で傷んでいる場合も多く、補修範囲が予想より広がることもあります。天井の状態に不安がある場合は、無理をせず専門業者に任せてください。

業者依頼の流れ

換気生活に交換を依頼する場合は、まずLINEで相談してください。浴室側の本体（ルーバーを外した状態と、銘板が読める写真）、トイレ側の吸込口、天井全体の様子がわかる写真を送っていただくと、機種の特定と工事内容の判断がスムーズになります。

写真でFV-14BTAであることと設置状況を確認したら、交換する機種と工事の進め方をご提案します。FV-14BTAの場合は、開口の補修方法や子機側のグリル交換も含めてご説明します。開口の実寸は旧機種を外してから確定するため、補修方法については当日に最終確認をさせていただくことがあります。

工事当日は、ブレーカーを切って旧機種を取り外し、開口の実測、下地の追加、FY-24CPK8の取り付け、配線とダクトの接続、子機側グリルの取り付け、開口の補修、試運転という順で進めます。作業後は取り外したFV-14BTAを回収し、作業場所を清掃してお引き渡しします。

注意点

FY-24CPK8には、販売店に掲載されたメーカーの注意書きとして、設置にかかわる注意点があります。まず、浴室とほかの部屋を2室換気する場合は、本体を浴室側に取り付けることとされています。浴室以外に本体を付けると、結露した水が落ちてくる原因になるためです。FV-14BTAがもともと浴室側に本体を付けて使われていたなら、新しい本体も同じ浴室側に付けるのが基本になります。

また、浴室のような湿気の多い場所では、ルーバーから水滴が落ちることがありますが、これは故障ではないと案内されています。温泉や殺菌用の塩素を使う公衆浴場などへの取り付けは避けるよう注意書きがあります。

2室換気の機種では、子機側のダクトの状態も仕上がりを左右します。ダクトがつぶれていたり、接続部が外れかけていたりすると、トイレ側の吸い込みが弱くなります。古いダクトをそのまま使うかどうかは、天井裏で状態を確かめてから判断するのが安全です。

最後に、天井裏の高さです。集合住宅では天井裏のスペースが限られていることがあり、新しい本体が収まるかどうか、ダクトを無理なく曲げられるかどうかを事前に確認する必要があります。開口の補修と合わせて、工事前の確認が仕上がりを大きく左右する機種だといえます。

FV-14BTA交換・後継機種に関するよくある質問

Q. FV-14BTAの後継機種は何ですか？

A. 販売店が公開しているパナソニックの新旧対比表では、FV-14BTAの買替（現行）商品としてFY-24CPK8が記載されています。FY-24CPK8は天井埋込形換気扇の2室用・低騒音形・大風量形で、吸込グリルが別売のルーバーセットタイプです。なお、パナソニックの品番置き換え検索では、2026年10月時点でFV-14BTAの登録はありませんでした。

Q. 品番が「FV」で始まるFV-14BTAから、「FY」で始まるFY-24CPK8に替えても問題ありませんか？

A. 問題ありません。FV-14BTAが販売されていた当時のナショナルの換気扇には、FV-で始まる品番とFY-で始まる品番の両方があり、新旧対比表にも混在しています。記号の意味の違いはメーカーの公開資料では確認できませんでしたが、頭の記号が違っても、同じ天井埋込形換気扇の買い替え先としてFY-24CPK8が示されています。

Q. FY-24CPK8に交換するとき、天井の開口はどうなりますか？

A. FV-14BTAの開口は320×270mm、FY-24CPK8の埋込寸法は240mm角なので、新しい本体のほうが小さくなります。開口を広げる必要はありませんが、本体を固定する下地を足し、残ったすき間（計算上は左右各40mm、前後各15mm）を天井材の張り足しや化粧パネルで補修する作業が必要です。

Q. 銘板に「FV-14BT」や「FV-14BTP」と書かれています。FV-14BTAと同じものですか？

A. 別の機種です。新旧対比表では、FV-14BTやFV-14BTPは埋込寸法235mm・ルーバー寸法290mmで記載されていて、FV-14BTAの320×270mm・327mmとは寸法が異なります。買替商品はどちらもFY-24CPK8ですが、埋込寸法235mmの開口はFY-24CPK8の240mm角より小さいため、こちらは開口をわずかに広げる加工が必要になり、補修の内容が変わります。一方、FV-14BTLはFV-14BTAと同じ数値で記載されています。

Q. トイレ側の吸込口もいっしょに交換する必要がありますか？

A. 基本的には交換します。FY-24CPK8は子機側の吸込グリルが別売の品番で、トイレや洗面所側には新しい吸込グリルを取り付けて使います。FV-14BTAの時代の吸込口は新しい本体との組み合わせを前提にしていないため、劣化の状態にかかわらず、この機会に新しくしておくのが安心です。吸込グリル付きの品番としてFY-24CPKS8もあります。

Q. 今のダクトはそのまま使えますか？

A. 交換事例ではFV-14BTAの接続ダクトはφ100mmで、FY-24CPK8の適用パイプ径もφ100mmなので、太さの面ではそのまま接続できます。ただし、半世紀近く使われてきたダクトは、つぶれや破れ、接続部のテープの劣化が起きていることがあります。天井裏で状態を確認し、傷んでいれば同じ径の新しいダクトに替えます。

Q. 320×270mmの開口にぴったり合う後継機種はありませんか？

A. 販売店掲載のパナソニック新旧対比表では、FV-14BTAの買替商品はFY-24CPK8で、「埋込寸法が異なります」と注記されています。工事店の交換事例でも同じ寸法の後継品はなかったとされており、開口の補修を前提に機種を選ぶことになります。補修範囲を小さくしたい場合は、埋込寸法260mm角の三菱電機VD-15ZFC14のような2部屋用機種を比べる方法もあります。

Q. FV-14BTAの交換は自分でできますか？

A. おすすめできません。FY-24CPK8は電源線を本体の速結端子に直接つなぐ方式で、電気工事士の資格が必要です。さらにFV-14BTAの交換では、開口に下地を足して天井を補修する大工仕事も伴います。安全で確実な仕上がりのためには、換気扇の交換に慣れた専門業者への依頼をおすすめします。

まとめ｜FV-14BTAの交換と後継機種選び

FV-14BTAは、昭和47年（1972年）に発売されたナショナルの天井埋込形換気扇で、浴室とトイレ（洗面所）を1台で換気する2室換気として使われてきた機種です。販売店掲載のパナソニック新旧対比表では、買い替え先として2室用・大風量形のFY-24CPK8が記載されています。風量は180〜198m³/hから200m³/hへとほぼ同じ水準を保ち、騒音値は55dBから36dBへと、カタログの数値の上では大きく下がります。

交換で押さえておきたいのは、「同じもの」と「違うもの」の切り分けです。接続パイプはどちらもφ100mm、1台で2部屋を換気する仕組みも共通なので、ダクトは状態がよければ再利用を検討できます。一方、開口はFV-14BTAの320×270mmに対してFY-24CPK8は240mm角と小さく、本体を支える下地の追加と天井の補修が欠かせません。トイレ側の吸込グリルも別売品を用意して新しくします。

電源接続には電気工事士の資格が必要で、開口の補修も伴うため、FV-14BTAの交換はDIYではなく専門業者に任せるのが確実です。半世紀近く働いてきた換気扇は、いつ止まってもおかしくありません。異音や吸い込みの弱さが気になり始めたら、浴室側の本体とトイレ側の吸込口、天井全体の写真を用意して、LINEでお気軽にご相談ください。
