V-08PELD6の交換と後継機種まとめ｜費用・工事手順も写真付きで解説

三菱電機のパイプ用ファン「V-08PELD6」は、“とじピタ”の愛称で知られる高密閉電気式シャッタータイプの24時間換気機能付モデルです。2022年に生産を終了しており、交換する場合は後継機種の「V-08PELD7」を選ぶのが基本となります。

V-08PELD7は接続パイプ径φ100mm、外形寸法180×180×114mmとV-08PELD6と同じサイズで、風量・消費電力・騒音値といった性能数値も同一。つまり「既存の穴・配線をそのまま使って、そっくり入れ替えられる」機種です。工事時間はおおむね30〜60分、費用は本体・工事・処分・出張費込みで総額18,000〜28,000円程度が目安になります。

ただし、V-08PELD6は壁内配線に直接つなぐ「速結端子仕様」のため、交換作業には第二種電気工事士以上の資格が必要です。またシャッターの開閉機構を持つ機種なので、「風量が落ちた」だけでなく「シャッターが閉まらない・開かない」という固有の不具合が出る点も押さえておきましょう。この記事では、実際の交換工事の流れを写真付きで追いながら、後継機種の選び方・費用・注意点までまとめて解説します。

V-08PELD6交換の結論まとめ

時間がない方のために、V-08PELD6の交換で押さえるべきポイントを先にまとめます。

項目	結論
後継機種	V-08PELD7（三菱電機／2022年6月発売）。とじピタ・24時間換気機能付・本体入切スイッチ付という仕様を引き継いでいる
交換費用の目安	総額18,000〜28,000円程度（本体＋工事＋既存機処分＋出張費）／詳しい見積もり価格はLINEからお問い合わせください
工事時間	約30〜60分（同サイズ・同位置への入れ替えの場合）
DIY可否	不可（速結端子＝壁内配線に直結する仕様のため、第二種電気工事士以上の資格が必要）
おすすめの交換方法	本体・工事・処分・出張費が一体になった専門業者への依頼。シャッターの動作確認まで含めて任せられる

【最重要】V-08PELD6は「居室・トイレ・洗面所用」で、浴室には使用できません。浴室やシャワー付洗面台など、湿気が直接当たる場所には浴室対応の別機種が必要です。設置場所を必ずご確認ください。

また、とじピタシリーズには型番の似た機種が複数あります。「PELD」の“L”は24時間換気機能付、“E”は高密閉電気式シャッター付を示しています。シャッターなしの機種や24時間換気機能なしの機種に置き換えてしまわないよう、発注前に型番を1文字ずつ確認してください。

実際のV-08PELD6交換の様子

ここからは、実際にV-08PELD6を後継機種のV-08PELD7へ交換したときの流れを、作業の順にご紹介します。「工事って大がかりなの？」「シャッター付きだと工事が複雑になる？」という不安を、現場の実際の様子から解消していきましょう。

Before：交換前のV-08PELD6

お客様からのご相談は「冬になると換気扇のあたりから冷たい風が下りてくるようになった。以前はこんなことはなかった」というものでした。とじピタは停止時にシャッターが閉じて外気の侵入を防ぐ機種なので、冷気が入ってくるということは、シャッターが完全に閉じきっていない可能性が高い状態です。

現地で本体表示ラベルを確認すると型番は「V-08PELD6」。洗面所の天井面に設置されており、グリルを外して内部を覗くと、シャッターの羽根を動かすアーム部分に綿ボコリが絡みついていました。運転を止めても羽根が数ミリ開いたまま止まっており、これが冷気の入り口になっていたわけです。あわせて運転音にも軽い唸りが混じっていたため、本体ごとの交換をご提案しました。

取り外し作業：グリルと本体を外す

最初に行うのは電源の遮断です。V-08PELD6は本体に電源スイッチが付いていますが、これはお手入れ時に一時停止するためのもので、電源そのものが切れるわけではありません。必ず分電盤で該当ブレーカーを落とし、検電器で無通電を確認してから手をつけます。

続いて前面グリルを取り外します。とじピタは本体の奥行が114mmとやや厚く、質量も約0.83kgと一般的なパイプ用ファンより重めです。落下させると危険なので、片手で支えながら固定ネジをゆるめていきます。24時間運転の機器はホコリの堆積量が多いため、この段階で床と壁に養生シートを敷き、落ちてくるホコリが室内に散らないようにしておきます。

配線処理：速結端子からケーブルを外す

V-08PELD6は「速結端子仕様（回転式）」で、壁内から出ているVVFケーブルが本体の端子に直接差し込まれています。専用の解除穴にマイナスドライバーを差し込みながらケーブルを抜くのがコツで、力任せに引っ張ると芯線が傷むため慎重に処理します。

配線を外したら本体をパイプから引き抜き、ダクト内部の堆積状況も点検します。今回の現場ではダクト側の汚れは軽微でしたが、屋外側のベントキャップに落ち葉が詰まりかけていたため、あわせて清掃しました。シャッター付きの機種は屋外部材との組み合わせで性能が左右されるため、この確認は欠かせません。

新型設置：後継機種V-08PELD7を取り付ける

新しいV-08PELD7を開梱し、旧機種と並べて寸法を照合します。外形は高さ180×幅180×奥行114mmで完全に同一、接続パイプもφ100mmのため、既存の開口部にそのまま収まります。

先にVVFケーブルを速結端子へ差し込んで結線し、差し込み深さを確認してから本体をパイプに挿入。天井面に押し当ててネジで固定します。V-08PELD7の速結端子は端子部を手前に開いた状態で保持できる構造になっており、天井面のように手が入りにくい場所でも作業がしやすくなっています。取り付け後は、シャッターの羽根が周囲に干渉せずスムーズに動くかを目視で確認します。

After：交換完了と試運転

グリルを装着し、ブレーカーを復帰させて試運転を行います。とじピタの交換で必ず行うのが、シャッターの開閉確認です。運転を開始すると羽根がスッと開き、停止させると数秒かけてぴたりと閉じる——この一連の動きを、お客様にも実際に見ていただきました。

「これなら冬も安心ですね」とご納得いただき、24時間換気機能付の機種なので本体入切スイッチが「入」になっていることを確認して引き渡し。養生を撤去し、旧機種を回収して作業終了です。今回の現場は開梱から清掃まで含めて約50分でした。

V-08PELD6とは？（特徴・仕様）

V-08PELD6は、三菱電機のパイプ用ファン「とじピタ」シリーズに属する高密閉電気式シャッタータイプのモデルです。2015年5月に発売され、前機種V-08PELD5の後継として登場。2022年に生産を終了しています。高気密住宅に対応した24時間換気機能付という位置づけの機種です。

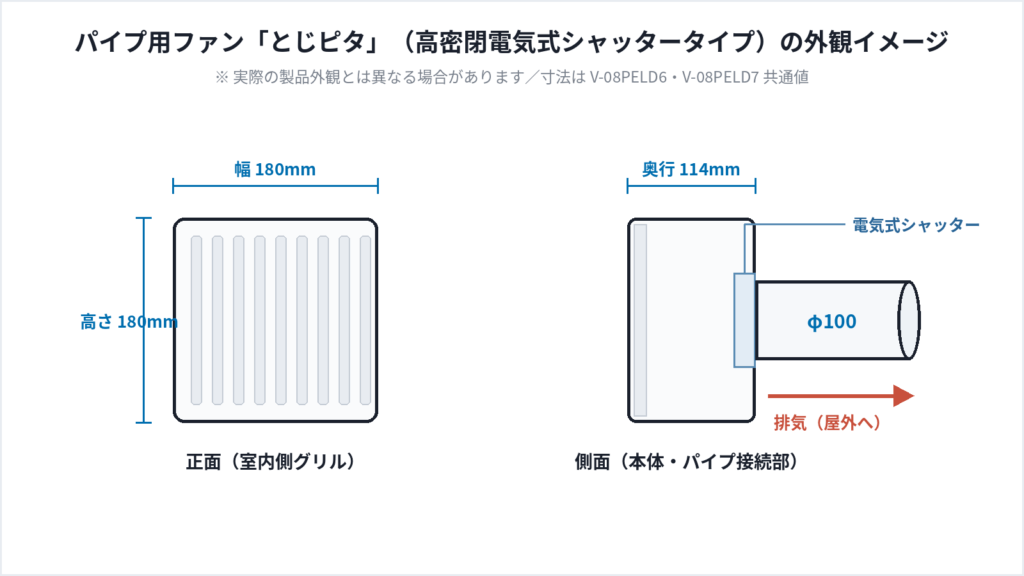

図：とじピタ（高密閉電気式シャッタータイプ）の外観イメージ（寸法はV-08PELD6・V-08PELD7共通）

主な仕様は以下のとおりです。

項目	V-08PELD6の仕様
メーカー	三菱電機
シリーズ／種類	とじピタ／パイプ用ファン（排気用・高密閉電気式シャッタータイプ）
換気機能	24時間換気機能付（高気密住宅対応）
用途	居室・トイレ・洗面所（※浴室は不可）
接続パイプ	φ100mm
外形寸法	高さ180×幅180×奥行114mm
羽根径／質量	φ85mm／約0.83kg
電源	単相100V（速結端子仕様・回転式）／本体入切スイッチ付
風量	75m³/h（50Hz）／80m³/h（60Hz）
消費電力	3.1W（50Hz）／3.3W（60Hz）
騒音値	23.5dB（50Hz）／26.5dB（60Hz）
グリル色調／据付	ホワイト／天井・壁いずれも据付可能
発売・生産終了	2015年5月発売／2022年生産終了

※ 数値は電源電圧100Vでの測定値です。

V-08PELD6の最大の特徴は、名前のとおり「ぴたりと閉じる」高密閉電気式シャッターです。

図：とじピタの高密閉電気式シャッターのはたらき

そのほかの特徴として、次の3点が挙げられます。

• 外郭わずか45mmの世界最小コンデンサモーター「minimo（ミニモ）」を搭載。モーター径を小さくして風路面積を広げることで、大風量と低消費電力を両立している
• 静音羽根「サイレントウェーブレットファン」を採用。音の要因となる風の渦の変動を抑え、騒音値23.5dB（50Hz）の静かな運転を実現している
• 止まる回転式速結端子を採用。端子部を手前に開いた状態で保持できるため、天井裏などの狭い場所でも電源施工がしやすい

【注意】湿気の多い場所（浴室、シャワー付洗面台、衣類乾燥機の湿気が直接当たる場所）や結露する場所には使用できません。また、寒冷地区の24時間換気には熱交換型のロスナイが推奨されています。

V-08PELD6の交換が必要なタイミング

V-08PELD6は24時間換気機能付で常時運転が前提の機器です。稼働時間が長いぶん劣化も早く進み、さらにシャッターという可動部を持つため、一般的な換気扇にはない不具合が出ることもあります。

異音・換気不足

最も分かりやすいサインが音の変化です。「ブーン」という低い唸り、「キーキー」という金属音が出てきたら、モーターの軸受け（ベアリング）が摩耗しているサインです。この段階まで来ると、掃除では改善しません。

換気能力のチェックは、ティッシュ1枚で簡単にできます。

1. 換気扇が運転していることを確認する
2. グリルの前にティッシュを1枚かざす
3. ぴたりと吸い付けば正常／すぐ落ちる・ふわつくだけなら換気能力が低下している

とじピタ特有のサイン：「運転を止めても冷たい風が入ってくる」「カタカタとシャッターがばたつく音がする」「運転しても風量が出ない（＝シャッターが開ききっていない）」といった症状は、シャッターの開閉動作不良が疑われます。ホコリの付着が原因なら清掃で改善することもありますが、アームやアームガイドが変形・摩耗している場合は本体交換が必要です。

経年劣化

24時間換気は室内の空気を常に吸い続けるため、羽根やグリルにホコリ・繊維クズが着実に堆積していきます。とじピタの場合、羽根だけでなくシャッター・アーム・アームガイドといった可動部にもホコリが付着し、風量低下・異常音・シャッター開閉動作不良の原因になります。三菱電機の取扱説明書でも、約2か月に1度を目安としたお手入れが案内されています。

次のような症状が見られたら、経年劣化が進んでいる状態です。

• グリルを外すと羽根やシャッター部に灰色の綿ボコリがびっしり付いている
• シャッターの開閉が遅い、途中で引っかかる、完全に閉じない
• 運転中に本体が細かく震えている
• 運転が途中で止まる・止まったり動いたりを繰り返す

清掃してもシャッターの動きが戻らない場合、可動部の摩耗や樹脂の劣化が進んでいる可能性が高く、本体交換が現実的な選択肢になります。

使用年数の目安

一般的に、住宅用換気扇の交換目安は設置から約10年とされています。加えて、三菱電機は取扱説明書のなかで、パイプ用ファンの補修用性能部品を製造打切り後6年間保有すると案内しています。V-08PELD6は2022年に生産を終了しているため、部品供給の期限も見えてきている状況です。故障してから部品修理で対応するのは現実的ではなく、本体ごとの交換が基本になります。

使用年数	推奨アクション
〜7年	2か月に1度の清掃で対応。シャッターの動きも一緒に確認
8〜10年	交換を検討し始める時期。見積もりを取っておくと安心
10年以上	交換推奨。シャッターが閉じなくなると冷気や雨水の侵入につながる

V-08PELD6の後継機種と互換性

公式後継機種の型番

V-08PELD6の後継機種は「V-08PELD7」です。2022年6月に発売されたモデルで、V-08PELD6からの入れ替えを前提に設計されています。とじピタ・高密閉電気式シャッター付・24時間換気機能付・速結端子仕様（回転式）・本体入切スイッチ付という基本仕様をそのまま引き継いでいます。

同シリーズの近い型番との違い：V-08PED6／V-08PED7＝とじピタの速結端子タイプ（24時間換気機能なし）。V-08PE6＝とじピタの電源コード（プラグ付）タイプ。V-12PED6＝φ150mm用。V-08PELD6の交換であれば、まずV-08PELD7が第一候補です。

サイズ・性能の違い

V-08PELD6とV-08PELD7の主要スペックを比較すると、次のようになります。

項目	V-08PELD6（旧機種）	V-08PELD7（後継機種）
外形寸法	180×180×114mm	180×180×114mm（同一）
接続パイプ	φ100mm	φ100mm（同一）
風量（50/60Hz）	75／80 m³/h	75／80 m³/h（同一）
消費電力（50/60Hz）	3.1／3.3W	3.1／3.3W（同一）
騒音値（50/60Hz）	23.5／26.5dB	23.5／26.5dB（同一）
質量	約0.83kg	約0.83kg（同一）
シャッター	高密閉電気式	高密閉電気式（同一）
電源方式	速結端子（回転式）	速結端子（回転式）
入手性	2022年生産終了	現行品

表のとおり、カタログ上の性能数値は同一です。「後継機種にしても数値が変わらないなら意味がないのでは？」と思われるかもしれませんが、実際に交換したお客様が体感されるのは数値の差ではなく、長年の劣化が一気にリセットされることによる変化です。とじピタの場合は特に、シャッターが本来の密閉性能を取り戻すことによる効果が大きく、冬場の冷気の侵入や外気のニオイの逆流といった悩みが解消されます。

また、寸法と電源方式が同じであることは交換工事において大きなメリットです。壁の開口部を広げる、配線を引き直す、といった追加工事が発生しないため、工事費を抑えられます。24時間換気の系統を組み替える必要もありません。

他メーカーとの互換性

パイプ用ファンはφ100mmという共通規格を使っているため、パナソニックや東芝（日本キヤリア）など他メーカーの同径製品でも、物理的には取り付けられる場合があります。ただし、以下の理由から同メーカー・同系統の後継機種を選ぶことをおすすめします。

• 高密閉電気式シャッターの有無・密閉性能はメーカーごとに設計が異なり、置き換えると冷気侵入対策の効果が変わってしまう
• 24時間換気機能の有無が型番から読み取りにくく、機能なしの機種を選んでしまうと常時換気の要件を満たせなくなる
• V-08PELD6のグリルは180×180mmと一般的なパイプ用ファン（160×165mm前後）より大きいため、小さい機種に替えると壁や天井に旧機種の跡が残る
• 屋外側のフード・ベントキャップとの相性が変わり、追加部材が必要になる場合がある

特に3点目は見落とされがちです。とじピタから通常のパイプ用ファンに替えると、グリル寸法が小さくなって周囲に日焼け跡や取付跡が露出することがあります。同サイズのV-08PELD7を選べばこの問題は起きません。

V-08PELD6交換の方法と工事の流れ

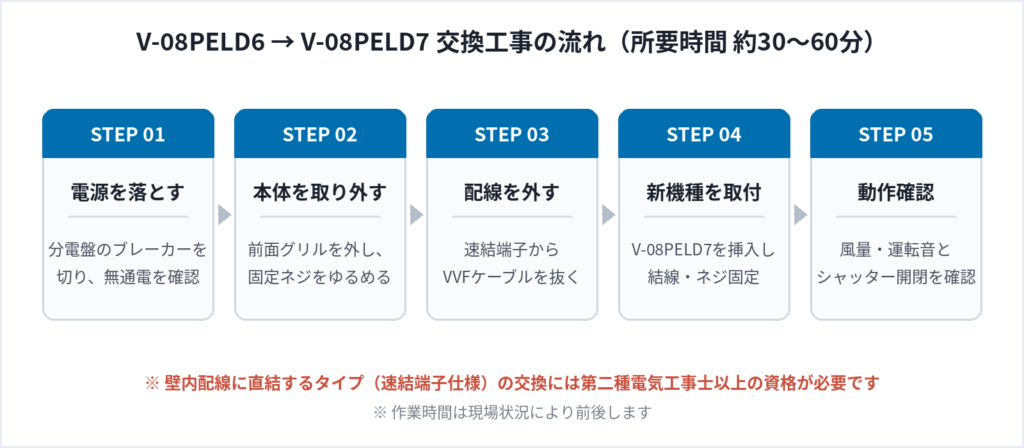

図：V-08PELD6からV-08PELD7への交換工事の基本フロー

DIY手順

【重要】V-08PELD6は速結端子仕様＝壁内の電気配線に直接接続するタイプです。この交換作業は電気工事にあたるため、第二種電気工事士以上の資格がない方が行うことは法律で認められていません。無資格での作業は感電・火災の原因になるだけでなく、火災保険の対象外となるおそれもあります。

参考までに、有資格者が行う場合の手順は次のとおりです。ご自身で作業できるかの判断材料としてご覧ください。

4. 分電盤で該当ブレーカーを落とし、検電器で無通電を確認する
5. 床・壁を養生し、前面グリルを取り外す
6. 本体を片手で支えながら固定ネジをゆるめ、手前に引き出す（約0.83kgとやや重い）
7. 速結端子の解除穴を押しながらVVFケーブルを抜く
8. ダクト内部と屋外側ベントキャップの詰まりを確認・清掃する
9. 新機種（V-08PELD7）の速結端子にVVFケーブルを差し込み結線する
10. 本体をパイプに挿入し、天井・壁にネジで固定する
11. グリルを装着し、ブレーカーを復帰させて試運転を行う
12. 運転／停止を切り替え、シャッターが確実に開閉するか確認する
13. 本体入切スイッチが「入」になっていることを確認し、常時運転に戻す

なお、ダイレクトコンセントプラグ変換コード（P-01DC・P-250DC）を使ってコンセント接続にする方法もありますが、既存が速結端子で結線されている現場では配線側の工事が別途必要になります。いずれにせよ資格が必要な作業です。

業者依頼の流れ

専門業者に依頼する場合は、次の流れで進みます。写真を送るだけで見積もりが出るケースが多く、現地調査なしで概算を把握できます。

STEP	内容	ポイント
1	問い合わせ	LINEやフォームから連絡。本体ラベルの型番と設置状況の写真があるとスムーズ
2	見積もり	本体・工事・処分・出張費を含む総額で提示されるかを確認する
3	日程調整	在庫があれば数日〜1週間程度で施工可能なことが多い
4	交換工事	養生・撤去・設置・試運転まで約30〜60分
5	引き渡し	シャッターの開閉動作と保証内容の説明を受ける。旧機種は業者が回収

注意点

V-08PELD6を交換するうえで、特に押さえておきたい注意点は次のとおりです。

• 設置場所が浴室でないことを確認する。V-08PELD6・V-08PELD7はいずれも浴室には使用できない
• 型番の「E」＝高密閉電気式シャッター付、「L」＝24時間換気機能付。どちらかを欠く機種に置き換えないよう注意する
• グリル寸法が180×180mmと大きめのため、他シリーズへの変更は取付跡が露出するリスクがある
• 見積もりは「総額」で比較する。本体価格だけが安く、出張費・処分費が別途加算されるケースがある
• 屋外側のフード（ベントキャップ）の状態も点検してもらう。詰まりや破損があれば同時交換が効率的
• 外風が強い場所や冬期に室内外の温度差が大きい場所では、風圧式シャッター付深形フードの併用が推奨される
• 保証期間と保証範囲（本体のみか、工事も含むか）を契約前に確認する

V-08PELD6交換・後継機種に関するよくある質問

Q. V-08PELD6はまだ購入できますか？

A. V-08PELD6は2022年に生産を終了しており、新品の流通在庫が残っている場合を除いて入手は難しくなっています。今後の部品供給を考えると、現行品である後継機種のV-08PELD7を選ぶほうが安心です。

Q. V-08PELD7への交換で、壁や天井の工事は必要ですか？

A. 基本的に不要です。外形寸法・接続パイプ径ともにV-08PELD6と同一のため、既存の開口部と配線をそのまま利用できます。ただし、下地が傷んでいる場合は補修が必要になることがあります。

Q. 自分で交換してもいいですか？

A. V-08PELD6は壁内配線に直結する速結端子仕様のため、第二種電気工事士以上の資格が必要です。無資格での作業はできません。

Q. 運転を止めても冷気が入ってきます。故障ですか？

A. シャッターが完全に閉じきっていない可能性があります。開閉部にホコリが溜まっているだけなら清掃で改善することもありますが、アームやアームガイドが摩耗・変形している場合は本体交換が必要です。まずは点検をご依頼ください。

Q. 外風が強い日にカタカタ音がします。異常ですか？

A. 外風が強いときにシャッターがばたつくことは、この機種の仕様として案内されています。ただし、無風時にも音が出る場合は開閉機構の不具合が疑われます。風の吹付けが強い場所では、風圧式シャッター付深形フードの併用が推奨されています。

Q. 24時間換気なので止められません。工事中はどうなりますか？

A. 交換作業中の30〜60分だけ停止しますが、その程度の一時停止で室内環境に問題が生じることはありません。工事完了後はすぐに常時運転へ戻します。

Q. 浴室にも同じ機種を使えますか？

A. 使えません。V-08PELD6・V-08PELD7はいずれも居室・トイレ・洗面所用で、浴室やシャワー付洗面台など湿気が直接当たる場所には対応していません。

Q. 古い換気扇の処分はどうなりますか？

A. 換気生活では、取り外した旧機種の処分費用も料金に含めてご案内しています。お客様ご自身で処分する必要はありません。

まとめ｜V-08PELD6の交換と後継機種選び

V-08PELD6は2022年に生産を終了しているため、異音・換気不足・シャッターの動作不良が出ている場合は、後継機種のV-08PELD7への交換が最も確実な解決策です。外形寸法180×180×114mm、接続パイプφ100mmと旧機種とまったく同じサイズで設計されているため、壁や天井を加工することなく入れ替えられ、工事費を抑えられる点が大きなメリットになります。とじピタの高密閉電気式シャッター・24時間換気機能・本体入切スイッチという仕様も引き継いでいるので、使い勝手が変わる心配もありません。

とじピタは、停止時にシャッターが閉じることで冬場の冷気・雨水・屋外の汚れた空気の侵入を防ぐ機種です。裏を返せば、シャッターが本来の動きを失うとその価値が失われてしまいます。「換気はできているから大丈夫」と放置していると、室内の温熱環境の悪化や、結露・カビといった二次的なトラブルにつながりかねません。設置から10年を超えているなら、症状の有無にかかわらず一度点検を受けておくと安心です。

また、V-08PELD6は壁内配線に直結する速結端子仕様のため、交換には電気工事士の資格が必要です。DIYでの対応はできませんので、必ず有資格の専門業者へご依頼ください。「うちの型番はどれに替えられる？」「総額でいくらかかる？」といった段階でも構いませんので、まずはお気軽にご相談ください。
