V-08PPKD4の交換と後継機種まとめ｜工事手順も写真付きで解説

グリルを外して本体のラベルを見たら「V-08PPKD4」。似た型番のV-08PP7やV-08PSKD4の情報はすぐ見つかるのに、PPKD4そのものの資料はなかなか出てこない、という方は少なくありません。V-08PPKD4は三菱電機のパイプ用ファン（排気用）で、2000年6月に発売され、2005年に生産を終えた機種です。型番に「K」と「D」が並ぶ少し珍しい表記で、交換先を選ぶときには、この2文字をどう読むかがポイントになります。

結論から言うと、三菱電機の業務用サイトWIN2Kでは、V-08PPKD4の現行品としてV-08PPD8とV-08PPD8-AFの2機種が表示されています。エアフロー環気システムを採用していない住まいならV-08PPD8、採用している住まいならV-08PPD8-AFが交換先です。どちらも電源を屋内配線に直接つなぐ速結端子式なので、取り付けには電気工事士の資格が必要で、ご自身での交換はできません。

このページでは、WIN2Kに残っているV-08PPKD4と同じ系統の旧型品（V-08PPK、V-08PPKD、V-08PPKD3）の情報を手がかりに、「PPK」と「PPKD」で交換先がどう分かれるのかを図解で整理します。あわせて、生産終了から20年前後たった機種をどう見極めて交換するか、2000年代前半に建った住まいでよくある現場の一例として流れを追いかけます。

V-08PPKD4交換の結論まとめ

V-08PPKD4の交換を考えている方が、まず押さえておきたい判断材料を表にしました。どの項目も、メーカーの公式資料で確認できた内容をもとにしています。

項目	内容
後継機種	V-08PPD8（三菱電機 パイプ用ファン 排気用・浴室・トイレ・洗面所用）エアフロー環気システムの住まいはV-08PPD8-AF※WIN2KのV-08PPKD4のページで現行品として表示
工事時間	15分〜30分程度が目安（換気生活が案内している浴室・トイレの換気扇の標準的な時間）配線の劣化やパイプ・屋外フードの補修があれば長くなる
DIY可否	不可（V-08PPD8は速結端子に屋内配線を差し込む直結式。電気工事士の資格が必要）
おすすめの交換方法	同じφ100mmパイプを使い、本体とグリルをV-08PPD8に入れ替える。配線の被覆とパイプ・屋外フードの状態をあわせて点検する
交換前に見ておきたいこと	銘板の型番にDがあるか、住まいがエアフロー環気システムかどうか（新築時の資料などで確認）、壁のスイッチがほかの機器と連動していないか

いちばん大事なのは後継機種の選び方です。V-08PPKD4のWIN2Kのページには「現行品」としてV-08PPD8とV-08PPD8-AFが並び、エアフロー環気システムにはV-08PPD8-AFを使うよう注記があります。ただし、エアフロー環気システムがどのような仕組みなのかは、このページでは説明されていません。採用しているかどうかは、新築時の設計図書や住宅設備の説明書、施工したハウスメーカーや工務店への確認で判断するのが確実です。採用していないことが分かればV-08PPD8を選びます。

工事時間は、浴室やトイレの換気扇と同じく15分から30分程度が目安です。パイプ用ファンは天井裏に本体を吊るす作業がなく、壁の穴に差し込んだパイプへ本体を入れ替える作業が中心になるためです。ただし、V-08PPKD4は生産終了からすでに20年前後がたっており、設置からの年数も長い現場がほとんどです。壁の中から出ている電線の被覆が硬くなっていたり、屋外フードが傷んでいたりすると、その対応のぶん作業時間が延びます。

DIYについては、はっきり「できない」とお伝えしておきます。V-08PPD8の取扱説明書・据付工事説明書では、電源仕様が「速結端子」に分類されており、速結端子への接続は電気工事士が行うよう指示されています。コンセントにプラグを差すタイプではないため、資格を持たない方が電線を外したり差し込んだりすることはできません。

実際のV-08PPKD4交換の様子

上の枠には、換気生活で実際に行った工事として、V-08PPKD4をV-08PPD8に取り替えた神奈川県横浜市 T様邸のトイレ換気扇取替工事と、同じPPKD系のV-08PPKD3をV-08PPD8-AFに取り替えた神奈川県横浜市 I様邸の浴室パイプファン交換工事を掲載しています。ここからは、それらの事例の再現ではなく、よくある現場の一例として作業の流れを紹介します。舞台は2000年代前半に建った2階建ての戸建て住宅で、2階トイレの外壁側の壁に付いているパイプ用ファンです。

Before｜2階トイレの壁に付いたV-08PPKD4

作業前の状態です。グリルの格子には、トイレットペーパーから出る細かな紙粉とほこりが混じって層になり、樹脂の表面は全体に色がくすんでいます。運転させてみると、羽根が回り始めるまでに一呼吸ほど間があり、回転中もときどき引っかかるような音が混じりました。2階のトイレは使う時間帯が朝晩に偏りがちで、においの抜けが遅くなったことで不調に気づくケースが多い場所です。

最初に確認したのは、銘板の型番と壁のスイッチです。グリルを外すと本体のラベルに「V-08PPKD4」の文字があり、型番にDが入っていることから、電源は速結端子でつながっていると判断できます。あわせて、トイレの入口にあるスイッチが照明と並んだふつうの入切スイッチで、浴室暖房乾燥機などほかの機器と連動していないことも確かめました。この2点がそろえば、本体の入れ替えだけで済む見通しが立ちます。

取り外し作業｜ブレーカーを落としてから本体を引き抜く

作業は分電盤でブレーカーを切るところから始めます。壁のスイッチを切るだけでは電線に電気が来ている可能性があるためです。次にグリルを外し、本体を壁に留めているネジを外します。V-08PPKD4の外形図には「4×10取付用長穴（2ヶ所）」と記されており、本体は2か所のネジで固定されています。トイレは便器があって脚立の置き場所が限られるため、便器のふたを閉めて養生し、脚立の脚が床の段差にかからない位置を選びます。

ネジを外したら、本体を手前にまっすぐ引き抜きます。20年近く付いていた本体は、パイプとのすき間に入ったほこりや、壁との間のコーキングで固着していることがあります。無理にこじると壁紙が破れたりパイプがずれたりするため、すき間に薄いへらを入れて少しずつ浮かせるのがコツです。

配線処理｜速結端子から電線を抜き、被覆の状態を確かめる

本体を壁から少し引き出すと、裏側の速結端子に屋内配線の電線が差し込まれているのが見えます。電線を端子から抜いたら、すぐに次の本体へ差し込むのではなく、電線そのものの状態を確かめます。長年の熱や湿気で被覆が硬くなっていたり、ひび割れていたりする場合は、傷んだ部分を切りそろえて新しく皮をむき直します。

V-08PPD8の据付工事説明書では、電源電線はVVFのφ1.6またはφ2.0の2芯を使い、指定の長さで皮をむき、導体が端子の外に出ないよう根元まで確実に差し込むよう求めています。古い現場では、むき出しの導体が長すぎたり短すぎたりすることもあるため、ここでいったん整えておくと、新しい本体を安心して長く使えます。

新型設置｜「上」の刻印を合わせてV-08PPD8を差し込む

配線を新しい本体の速結端子に差し込み、軽く引いて抜けないことを確かめたら、本体をパイプに差し込みます。V-08PPD8は本体の刻印「上」を上側にして据え付ける決まりがあり、付属の木ネジ2本で固定します。壁が石膏ボードの場合は、市販の石膏ボード用アンカーを使うよう説明書に書かれています。

固定したら、グリルを取り付けます。V-08PPD8のグリルは取手部が本体の「上」表示と反対側にくるように付ける指定があり、付け終わったら据付面とのすき間がないかを目で確認します。すき間が残ると、そこから湿気やほこりが壁の中に入りやすくなるためです。

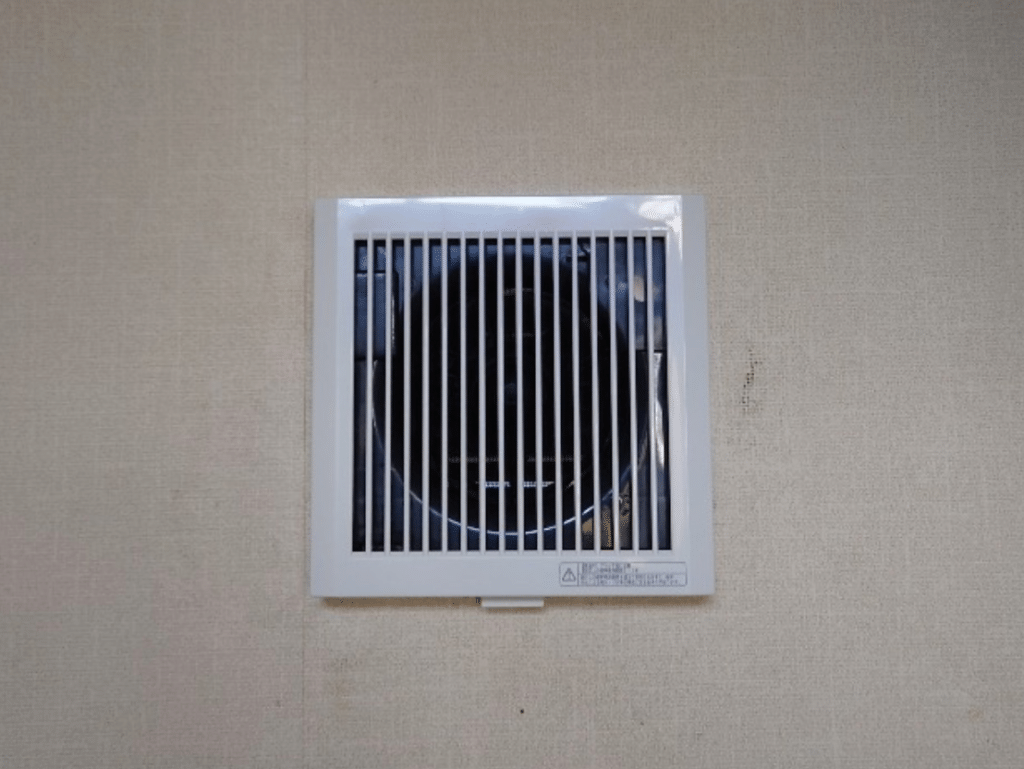

After｜V-08PPD8が付いた2階トイレ

ブレーカーを戻してスイッチを入れ、回り始めがすぐであること、引っかかるような音が出ないこと、グリルの前で空気が吸い込まれていることを確かめて作業完了です。V-08PPD8のグリルは角形格子グリルで、くすんでいた旧グリルと入れ替わったことで壁まわりの印象も明るくなりました。

最後に、グリルの外し方と掃除の目安をお伝えします。V-08PPD8の取扱説明書では、グリルと羽根のほこりは約4か月に1度を目安に掃除するよう案内されています。トイレは紙粉がグリルに付きやすい場所なので、トイレ掃除のついでにグリルの表面のほこりを取っておくと、吸い込みの弱まりを防ぎやすくなります。

V-08PPKD4とは？（特徴・仕様）

V-08PPKD4は、三菱電機の「[本体]パイプ用ファン 排気用」に分類される換気扇です。WIN2Kの製品ページでは、発売日が2000年6月1日、生産終了が2005年とされています。製品ページに特長や用途の説明は残っていません。資料欄には納入仕様書・取扱説明書・据付工事説明書のほか、外形図、Q-H線図、電気配線図が掲載されていますが、納入仕様書と説明書は画像のPDFで、このページの調査では文字として読み取れたのは外形図・Q-H線図・電気配線図の表記でした。

WIN2Kに残るPPKD系の旧型品は3機種

WIN2Kには、V-08PPKD4と同じ「PPKD」の文字を持つ旧型品がほかに2機種残っています。1993年5月発売・1996年生産終了のV-08PPKDと、1996年7月発売・2000年生産終了のV-08PPKD3です。WIN2Kに直接の継承関係は書かれていませんが、発売年の並びで見ると、V-08PPKD4は3機種のうちもっとも新しい機種にあたります。

さらにさかのぼると、Dの付かないV-08PPKという機種が1988年6月に発売され、1990年に生産を終えています。3つのPPKD系機種はWIN2Kで現行品がV-08PPD8とV-08PPD8-AFと表示されるのに対し、V-08PPKの現行品はV-08PP8と表示されています。同じ「PPK」でも、Dの有無で交換先が分かれているわけです。この関係は後半の図解で整理しています。

外形図とQ-H線図で分かること

V-08PPKD4の外形図には、本体の外寸として「□160」、取付用長穴「4×10（2ヶ所）」、「φ96」「140」などの寸法と、電源引出口の位置が描かれています。□160は、本体の正面が一辺160mmの四角形であることを示す表記です。後継のV-08PPD8はWIN2Kの仕様表で外形寸法が高さ165×幅160×奥行120mmとされており、幅は同じ160mmです。

Q-H線図には「抵抗曲線はVU管100の場合」「AC100V」「50Hz」「60Hz」の表記があります。VU管100は呼び径100mmの塩化ビニル管のことで、V-08PPKD4が直径100mmのパイプに接続して使う機種だと読み取れます。V-08PPD8もダクト径100mmで、据付工事説明書では接続パイプにVU・VPの呼び径100mmの塩化ビニル管か、内径100mmの鋼板管を使うよう指定しています。

一方で、V-08PPKD4の風量・騒音・消費電力・質量は、Q-H線図のグラフ目盛りからは正確に読み取れず、画像形式の納入仕様書や説明書からも数値を文字として確認できませんでした。このページでは、これらの数値はメーカーの資料で確認できなかった項目として扱い、推測の数字は載せていません。

電気配線図に描かれた「住まい全体のシステム」

V-08PPKD4の電気配線図は、本体1台の結線ではなく「システム結線図」として描かれています。図の中では「V-08PPKDタイプ」が2階のトイレや洗面所、2台目・3台目として複数台並び、1階のトイレには「V-08PNDタイプ」、浴室には浴室用暖房乾燥ユニット（WD-100BNDタイプ）が描かれ、信号線（P-05SC、P-10SC、P-20SC）や「P-01CND2」という型番の機器、引きひも式の電源元スイッチと一緒に配線される例が示されています。P-01CND2の品名や役割は図に書かれておらず、今回の調査では確認できませんでした。接続線には「VV1.6専用」との注記もあります。

この図からは、V-08PPKD系が単独で使われるだけでなく、浴室暖房乾燥機などと組み合わせた配線の例もメーカー資料に載っていたことが読み取れます。実際の現場でV-08PPKD4がこうしたシステムに組み込まれているかどうかは、住まいによって異なります。壁のスイッチが一般的な入切スイッチではなく、ほかの機器と連動していそうな操作部だった場合は、交換の前に現地で配線を確認することが大切です。

型番の「K」はメーカー資料では確認できない

「PPKD4」の「K」が何を表すのかは、気になるところです。三菱電機の換気扇の機器早見表には形名の見方が載っていますが、そこでは「V」が三菱の換気扇、数字が風量の基準となる羽根径、「D」が速結端子接続を表すことは読み取れるものの、「K」の説明は見当たりませんでした。WIN2Kの製品ページにもKの意味は書かれていません。

そのため、このページではKの意味を推測で説明することはしません。交換先を決めるうえで大切なのは、Kの意味よりも、WIN2Kが現行品として何を表示しているかと、Dが付いているかどうかです。V-08PPKD4の場合はDが付いているので速結端子の直結式、現行品はV-08PPD8という関係になります。

V-08PPKD4の交換が必要なタイミング

V-08PPKD4は生産終了から20年前後がたった機種で、ほとんどの現場で設置からも同じくらいの年数が過ぎています。まだ回っているからといって安心せず、次のような変化が出ていないかを確かめてみてください。

異音・換気不足

V-08PPKD4で多いのは、回り始めの変化です。スイッチを入れてから羽根が回り出すまでに間がある、回転が安定するまで音が揺れる、止めたあとに惰性で回る時間が以前と違う、といった変化は、モーターの軸まわりの潤滑が落ちてきたときに出やすい症状です。グリルと羽根を掃除しても回り始めが重いままなら、本体の寿命が近づいているサインと考えられます。

換気不足は、日々の使い勝手に表れます。トイレを使ったあとのにおいが次に入るときまで残っている、洗面所や脱衣所の壁紙の継ぎ目にうっすら黒ずみが出てきた、窓を閉めた冬場に結露が増えた、といった変化です。換気扇の前に立っても風の流れをほとんど感じない場合は、本体の能力が落ちているか、パイプや屋外フードが詰まっている可能性があります。屋外フードに鳥や虫が入り込んでいることもあるので、外からも様子を見ておくと原因を絞りやすくなります。

経年劣化

見た目の劣化も判断材料になります。樹脂製のグリルや本体は、20年近くたつと色がくすむだけでなく、表面に細かなひびが入ったり、グリルを外そうとしたときに留め具がたわまず折れてしまったりすることがあります。グリルを外したときに本体の周りの壁紙が茶色く変色している、固定ネジの頭がさびている、といった状態も、湿気に長くさらされてきた証拠です。

また、V-08PPKD4のような直結式の換気扇では、壁の中の電線の劣化も見逃せません。電線の被覆は熱や湿気で少しずつ硬くなり、ひびが入ることがあります。スイッチを入れたときに焦げたようなにおいがする、本体が異常に熱い、ブレーカーが落ちることがある、といった症状があれば、すぐに使用をやめて点検を依頼してください。

使用年数の目安

後継のV-08PPD8の取扱説明書では、設計上の標準使用期間を製造年から15年としています。V-08PPKD4自体の標準使用期間はメーカーの資料で確認できませんでしたが、同じ種類の後継機種の基準と比べると、2000年から2005年に製造された本体は、すでにその年数を大きく超えています。

補修用性能部品の保有期間についても、V-08PPD8の説明書では製造打ち切り後6年とされています。2005年に生産を終えたV-08PPKD4は、この考え方に当てはめると部品の保有期間はとうに過ぎていることになり、モーターなどの部品だけを取り替えて使い続けるのは現実的ではありません。不調が出ているなら、本体ごとV-08PPD8に入れ替えるのが確実です。

V-08PPKD4の後継機種と互換性

ここでは、V-08PPKD4の交換先として表示されている2機種と、同じ「PP」を持つほかの系統との関係を、図と表で整理します。

公式後継機種の型番

WIN2KのV-08PPKD4のページでは、現行品としてV-08PPD8とV-08PPD8-AFの2機種が案内されています。V-08PPD8は2022年6月1日発売のパイプ用ファンで、WIN2Kでは「浴室・トイレ・洗面所用」と説明されています。V-08PPD8-AFはエアフロー環気システム向けの機種で、ページの注記でもエアフロー環気システムにはこちらを使うよう指示されています。

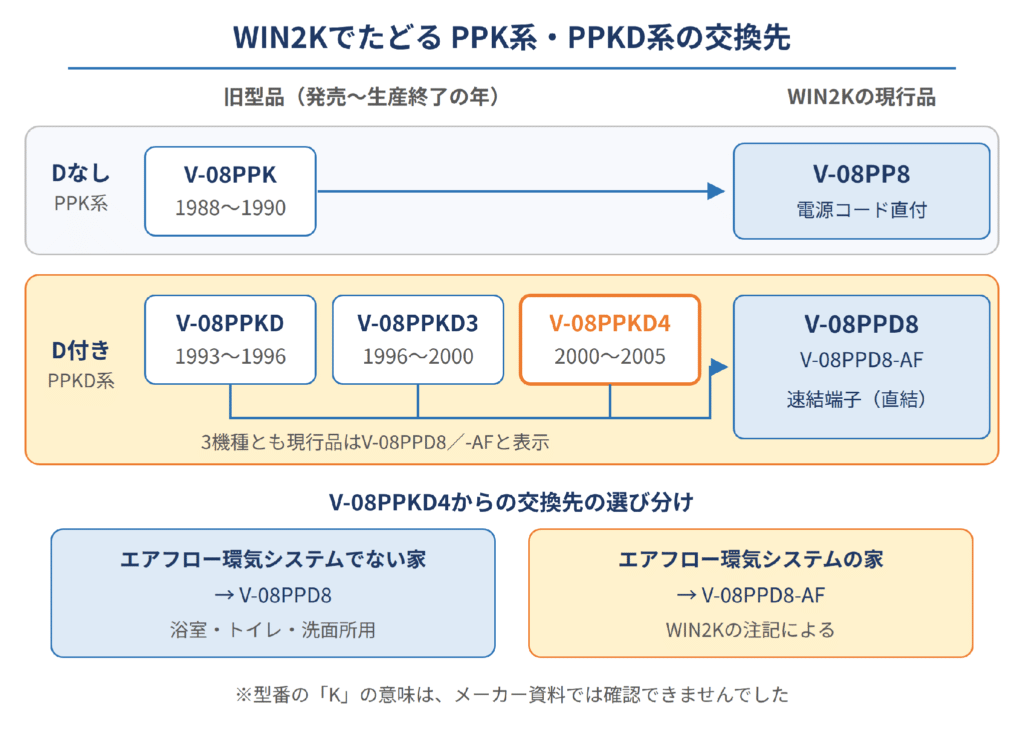

図：PPK系・PPKD系の旧型品とWIN2Kの現行品、交換先の選び分け

図のとおり、PPKD系の3機種はどれも現行品がV-08PPD8とV-08PPD8-AFに集約されています。一方、Dの付かないV-08PPKは、電源コード直付のV-08PP8が現行品です。銘板の型番を読み違えると、電源のつなぎ方がまったく違う機種を選んでしまうおそれがあるため、交換の相談をするときは、型番を写真に撮って送ってもらうのが確実です。

なお、V-08PPD8とV-08PPD8-AFは、V-08PPD8の取扱説明書・据付工事説明書でどちらも「浴室・トイレ・洗面所用」「速結端子」の区分に並んでいます。違いが書かれている点として、使う電源電線があり、V-08PPD8はVVFのφ1.6またはφ2.0の2芯、V-08PPD8-AFはVVFのφ1.6の2芯と指定されています。

PP系とPPK系の違いをどう考えるか

V-08PPKD4を調べると、V-08PP7やV-08PP8といった「PP」で終わる型番がよく出てきます。V-08PP7は2013年から2022年まで販売された機種で、現行品はV-08PP8です。PPK系とPP系は、どちらも「V-08PP」までは共通ですが、WIN2Kでの扱いを見ると、V-08PPKD4の交換先はV-08PP8ではなくV-08PPD8です。

V-08PP8とV-08PPD8の違いは、電源のつなぎ方です。V-08PPD8の取扱説明書・据付工事説明書では、同じ浴室・トイレ・洗面所用のなかで、V-08PP8は「電源コード直付」、V-08PPD8は「速結端子」と区分されています。電源コード直付は本体から出ているコードと屋内配線をリングスリーブなどで接続する方式、速結端子は屋内配線の電線を本体の端子に差し込む方式です。V-08PPKD4は型番のDのとおり速結端子で接続されているので、同じ接続方式のV-08PPD8を選ぶと配線の段取りが素直になります。

参考として、V-08PPD8の直前の世代にあたるV-08PPD7は、2013年5月発売・2022年生産終了で、WIN2Kでは回転式の速結端子を採用して電源工事をしやすくしたことが特長に挙げられています。PPD7とPPD8は、V-08PPKD4が生産を終えたあとの「PP」に「D」が付く系統です。V-08PPKD4から見ると、間の世代を飛ばして現行のV-08PPD8に入れ替えることになります。

サイズ・性能の違い（比較表）

V-08PPKD4とV-08PPD8を、公式資料で確認できた項目で比べました。V-08PPKD4の風量・騒音・消費電力などは資料から読み取れなかったため、空欄にせず「確認できず」と記しています。

項目	V-08PPKD4	V-08PPD8
分類	[本体]パイプ用ファン 排気用	[本体]パイプ用ファン 排気用浴室・トイレ・洗面所用
発売・生産終了	2000年6月発売2005年生産終了	2022年6月発売（現行品）
電源の接続	速結端子（型番のDによる）	速結端子
接続パイプ	VU管100（Q-H線図の表記）	ダクト径100mm
外形	□160（外形図の表記）	高さ165×幅160×奥行120mm
風量（50/60Hz）	メーカー資料で確認できず	100／120m³/h
騒音（50/60Hz）	メーカー資料で確認できず	27.5／31.5dB
消費電力（50/60Hz）	メーカー資料で確認できず	3.9／4.7W
質量	メーカー資料で確認できず	0.5kg
電源	AC100V（Q-H線図の表記）	単相100V

表から分かるとおり、接続パイプの太さは同じ100mmで、本体の正面の幅も160mmで共通です。壁の穴やパイプを広げたり付け替えたりせずに、本体の入れ替えで交換できる組み合わせといえます。ただし、外形図のすべての寸法を新旧で一つずつ照らし合わせたわけではないため、グリルの周りに残る壁紙の日焼けの跡や、旧本体のネジ穴の位置は、現場で見て仕上がりを判断します。

性能については、V-08PPKD4の数値が確認できないため、「何パーセント静かになる」といった比較はできません。ただ、V-08PPD8の騒音27.5dB（50Hz）、消費電力3.9W（50Hz）という数値は、パイプ用ファンの交換先として選ぶうえでの目安になります。

他メーカーとの互換性

パナソニックの換気扇の品番置き換え検索でV-08PPKD4を調べたところ、該当する商品は見つかりませんでした。パイプ用ファンはφ100mmのパイプに差し込む構造が多いものの、本体の外寸、固定ネジの位置、グリルの大きさ、電源の接続方式はメーカーや機種ごとに違います。

他メーカーの機種に替えると、旧本体のネジ穴が新しいグリルからはみ出したり、配線の取り回しが変わったりすることがあります。V-08PPKD4から交換する場合は、メーカーが現行品として案内しているV-08PPD8を選ぶのが、壁の仕上がりと配線の両面で無理のない選択です。

V-08PPKD4交換の方法と工事の流れ

V-08PPKD4を外してV-08PPD8に付け替える作業は、壁から出ている屋内配線を速結端子に差し込み直す工程を含むため、電気工事士でなければ行えません。以下では、まず有資格者が自分で作業するときの段取りを示し、続いて換気生活に任せる場合の進み方、最後に古いPPKD系ならではの見落としやすい点をまとめます。

DIY手順（電気工事士の資格がある場合）

資格を持っていない方は、この手順を読んでも作業はしないでください。速結端子への電線の抜き差しは電気工事にあたり、V-08PPD8の説明書でも電気工事士が行うよう明記されています。資格を持つ方が作業する場合の流れは次のとおりです。

1. 分電盤で換気扇の回路のブレーカーを切り、検電器で電気が来ていないことを確かめる
2. グリルを外し、本体のラベルでV-08PPKD4であることと、速結端子で接続されていることを確認する
3. 2か所の固定ネジを外し、本体をパイプから手前にまっすぐ引き抜く
4. 速結端子のボタン部を押しながら電線を抜き、被覆の傷みを確かめて必要なら切りそろえる
5. V-08PPD8の説明書の寸法どおりに皮をむき、速結端子の根元まで差し込んで軽く引いて確かめる
6. 刻印「上」を上にして本体をパイプに差し込み、付属の木ネジ2本で固定する
7. グリルを取り付け、ブレーカーを戻して運転音と吸い込みを確認する

V-08PPD8の説明書では、速結端子から電線を外すときは白色のボタン部を押しながら引き抜くこと、取り付けにインパクトドライバーを使わないことが指示されています。古い本体は樹脂がもろくなっていることがあるため、外すときも力を入れすぎないようにしましょう。

業者依頼の流れ

換気生活に依頼する場合は、LINEでの相談から始めます。グリルを外して見える本体のラベルの型番、換気扇が付いている場所の全体の様子、壁のスイッチの3点を写真で送っていただくと、交換先がV-08PPD8でよいか、ほかの機器と連動していないかを事前に判断しやすくなります。

写真で状況を確認したあと、工事の日程を決めます。当日は、ブレーカーの位置の確認から始まり、取り外し、配線の点検、新しい本体の取り付け、動作確認までを行います。作業時間は浴室・トイレの換気扇と同じく15分から30分程度が目安で、配線の被覆が傷んでいる場合や、屋外フードの補修が必要な場合は長くなります。作業が終わったら、グリルの外し方と掃除の目安をお伝えして完了です。

注意点

1つ目は、型番のDを必ず確かめることです。V-08PPKD4とV-08PPKはWIN2Kで現行品が異なり、Dの有無で電源のつなぎ方が変わります。銘板の文字がかすれて読みにくい場合は、無理に推測せず、写真を送って相談してください。

2つ目は、住まいの換気の仕組みを確かめることです。エアフロー環気システムを採用している住まいでは、V-08PPD8ではなくV-08PPD8-AFを選ぶよう案内されています。また、V-08PPKD4の電気配線図のように、浴室暖房乾燥機などと組み合わせた配線になっている可能性もあります。壁のスイッチがふつうの入切スイッチでない場合は、現地での確認が欠かせません。

3つ目は、設置条件を後継機種の基準で見直すことです。V-08PPD8の据付工事説明書では、床面から1800mm以上でメンテナンスできる位置に据え付けること、壁付けの場合はパイプに屋外側へ1/50〜1/100の下り勾配を付けること、アルミフレキシブルダクトには据え付けないことなどが定められています。また、取扱説明書では内釜式の風呂がある浴室での使用を禁止しています。古い住まいでは、当時の施工がこれらの条件に合っていないこともあるため、本体を外したタイミングで確認しておきましょう。

V-08PPKD4交換・後継機種に関するよくある質問

Q. V-08PPKD4の後継機種は、V-08PPD8とV-08PPD8-AFのどちらを選べばいいですか？

A. エアフロー環気システムを採用していない住まいならV-08PPD8です。WIN2KのV-08PPKD4のページでは2機種が現行品として表示されていますが、エアフロー環気システムにはV-08PPD8-AFを使うよう注記があります。採用しているかどうか分からない場合は、新築時の資料を確認するか、ほかの換気扇の型番と一緒に写真を送ってご相談ください。

Q. V-08PPKD4の「K」はどういう意味ですか？

A. 三菱電機の機器早見表やWIN2Kの製品ページでは、Kの意味を説明した記述を確認できませんでした。そのため、このページではKの意味を断定していません。交換先を決めるうえでは、WIN2Kが現行品としてV-08PPD8を表示していることと、Dが付いた速結端子式であることを押さえておけば十分です。

Q. 銘板に「V-08PPK」とだけ書いてあり、Dがありません。V-08PPKD4と同じ交換先でいいですか？

A. 同じではありません。WIN2Kでは、1988年発売のV-08PPKの現行品はV-08PP8と表示されています。V-08PP8は電源コード直付の機種で、速結端子式のV-08PPD8とは電源のつなぎ方が違います。V-08PPKは1990年に生産を終えた機種で、PPKD系よりさらに古いため、壁の中の配線の状態もあわせて現地で確かめます。

Q. 浴室暖房乾燥機と同じ時期に付けた換気扇です。交換で気をつけることはありますか？

A. V-08PPKD4の電気配線図には、V-08PPKD系の換気扇を浴室用暖房乾燥ユニットや信号線、P-01CND2という型番の機器と組み合わせて配線する例が載っています。実際の住まいがその配線になっているかは現場によって違うため、壁のスイッチの形や、ほかの機器との連動の有無を事前に確かめます。スイッチ周りの写真もあわせて送っていただくと判断しやすくなります。

Q. V-08PPKD4をV-08PPD8に替えると、壁の穴を広げる工事が必要ですか？

A. V-08PPKD4はQ-H線図にVU管100の表記があり、V-08PPD8もダクト径100mmなので、既存のパイプをそのまま使う交換が基本です。本体の正面の幅も160mmで共通しています。ただし、パイプが割れていたり、勾配が付いていなかったりする場合は、補修が必要になることがあります。

Q. V-08PPD8は天井にも取り付けられますか？

A. V-08PPD8の据付工事説明書には、壁据付けと天井据付けの両方の手順が載っています。天井に付ける場合は、ダクトに屋外側へ1/100以上の下り勾配を付け、ダクトの中心から天井板まで185mm以上離すよう指定されています。いまV-08PPKD4が付いている位置にそのまま入れ替えるのが基本で、設置場所を変える場合は別途の確認が必要です。

Q. ガス給湯器ではなく、浴槽の横に釜がある古いお風呂です。V-08PPD8を浴室に付けられますか？

A. V-08PPD8の取扱説明書では、内釜式の風呂を据え付けた浴室での使用を禁止しています。排気ガスが逆流して一酸化炭素中毒を起こすおそれがあるためです。内釜式の風呂がある浴室の換気扇は、この点を含めて現地で確認する必要があります。

Q. V-08PPKD4の説明書や図面は、いまでも見られますか？

A. 三菱電機のWIN2KのV-08PPKD4の製品ページに、納入仕様書・取扱説明書・据付工事説明書と、外形図・電気配線図・Q-H線図の資料が掲載されています。外形図では本体の寸法表記や取付用長穴の位置、電気配線図ではほかの機器と組み合わせた配線の例を確認できます。交換前に現在の状態と見比べたいときの参考になります。

まとめ｜V-08PPKD4の交換と後継機種選び

V-08PPKD4は、2000年に発売され2005年に生産を終えた三菱電機のパイプ用ファンです。WIN2Kでは、同じPPKD系のV-08PPKD、V-08PPKD3とあわせて、現行品がV-08PPD8とV-08PPD8-AFと表示されています。エアフロー環気システムを採用していない住まいではV-08PPD8、採用している住まいではV-08PPD8-AFが交換先です。型番にDの付かないV-08PPKは現行品がV-08PP8になるため、PPK系かPPKD系かを見分けることが、交換先と電源のつなぎ方を決める出発点になります。

V-08PPD8はV-08PPKD4と同じく速結端子で屋内配線をつなぐ直結式で、交換には電気工事士の資格が必要です。接続パイプは同じ100mmで、本体の正面の幅も160mmで共通しているため、壁の穴を触らずに本体を入れ替える交換が基本になります。工事時間は15分から30分程度が目安ですが、生産終了から20年前後たった機種なので、電線の被覆やパイプ、屋外フードの点検もあわせて行うと安心です。

型番の読み方に迷ったときや、浴室暖房乾燥機などほかの機器とつながっていそうなときは、ご自身で判断せずにご相談ください。グリルを外した本体のラベルと、換気扇の周り、壁のスイッチの写真をLINEで送っていただければ、交換先の機種と工事の進め方をご案内します。
