V-241BK-RNの交換と後継機種まとめ｜費用・工事手順も写真付きで解説

三菱電機の「V-241BK-RN」は、リニューアルバスカラット（温風）という壁掛タイプのバス乾燥・暖房・換気システム（浴室暖房乾燥機）です。2022年に生産を終了しており、交換する場合は後継機種の「V-241BK5-RN」を選ぶのが基本となります。

V-241BK5-RNは外形寸法280×498×310mm、ダクト径φ150mm、単相200V電源とV-241BK-RNと同じ仕様で、既存の開口部・ダクト・電源をそのまま使って入れ替えられます。工事時間はおおむね1.5〜3時間、費用は本体・工事・処分・出張費込みで総額100,000〜150,000円程度が目安です。

ただし、V-241BK-RNは単相200Vの電気工事を伴うため、交換作業には第二種電気工事士以上の資格が必要です。本体質量も約9kgと重く、浴室内の高所作業になるためDIYには向きません。この記事では、実際の交換工事の流れを写真付きで追いながら、後継機種の選び方・費用・注意点までまとめて解説します。

V-241BK-RN交換の結論まとめ

時間がない方のために、V-241BK-RNの交換で押さえるべきポイントを先にまとめます。

項目	結論
後継機種	V-241BK5-RN（三菱電機／2022年6月発売）。リニューアルバスカラット・壁掛タイプ・単相200V・ワイヤレスリモコン付という仕様を引き継いでいる
交換費用の目安	総額100,000〜150,000円程度（本体＋工事＋既存機処分＋出張費）／詳しい見積もり価格はLINEからお問い合わせください
工事時間	約1.5〜3時間（同機種からの入れ替えで、200V電源がすでに来ている場合）
DIY可否	不可（単相200Vの電気工事を伴うため、第二種電気工事士以上の資格が必要。本体約9kgの高所作業でもある）
おすすめの交換方法	本体・工事・処分・出張費が一体になった専門業者への依頼。電源容量やダクトの確認まで含めて任せられる

【重要】V-241BK-RNは単相200V電源の機種です。同機種からの交換であればすでに200Vが来ているため追加工事は不要ですが、100Vの換気扇や浴室暖房機から乗り換える場合は、分電盤からの200V電源工事が別途必要になります。

なお、三菱電機のリニューアルバスカラットにはさらに新しいV-241BK6-RNもラインアップされています。ご依頼の時期によって手配できる現行品が異なる場合がありますので、お見積もり時にご確認ください。

実際のV-241BK-RN交換の様子

ここからは、実際にV-241BK-RNを後継機種のV-241BK5-RNへ交換したときの流れを、作業の順にご紹介します。「浴室の工事って大がかりなの？」「お風呂は当日使える？」という不安を、現場の実際の様子から解消していきましょう。

Before：交換前のV-241BK-RN

お客様からのご相談は「暖房をつけても以前ほど浴室が暖まらない。乾燥運転も、以前は3時間で乾いていた洗濯物が朝まで干しても生乾きになる」というものでした。設置は約10年前とのことで、ちょうど交換時期に差しかかっている状態です。

現地で本体表示ラベルを確認すると型番は「V-241BK-RN」。浴室の壁面に設置されており、吸込グリルを外すと内部のフィルター部に湯垢混じりのホコリがびっしり付着していました。運転させると温風は出るものの風量が明らかに弱く、循環ファン側にも汚れが回り込んでいる状態。分電盤で単相200Vの回路が確保されていることを確認し、同寸法の後継機種にそのまま入れ替えられると判断して作業を開始しました。

取り外し作業：前面パネルと本体を外す

最初に行うのは電源の遮断です。分電盤で該当する200Vブレーカーを落とし、検電器で無通電を確認してから手をつけます。200V機器は感電時のリスクが100V機器より大きいため、ここは特に慎重に行います。

次に浴槽と床を養生シートで覆います。浴室暖房乾燥機の交換ではホコリだけでなく本体を落下させるリスクもあるため、養生は入念に。前面パネルを取り外すと本体を壁に固定しているネジが現れるので、これをドライバーでゆるめていきます。V-241BK-RNは幅498mm・質量約9kgと大きく重いため、この工程は2人がかりで本体を支えながら進めました。

配線処理：200V電源線を外す

本体を少し手前に引き出し、内部の端子台に接続されている単相200Vの電源線を外します。作業前に配線の接続位置を写真に残しておくのが鉄則で、新機種に結線し直すときの照合材料になります。

配線を外したら本体を壁から取り外し、ダクト接続部と開口部の状態を確認します。今回の現場ではダクト内に湿気による汚れが溜まっていたため清掃を実施。あわせて屋外側の排気口（ウェザーカバー）に詰まりがないかも点検しました。浴室暖房乾燥機は排気経路が詰まると乾燥能力が大きく落ちるため、この確認は欠かせません。

新型設置：後継機種V-241BK5-RNを取り付ける

新しいV-241BK5-RNを開梱し、旧機種と並べて寸法を照合します。外形は高さ280×幅498×奥行310mmで完全に同一、ダクト径もφ150mmのため、既存の開口部にそのまま収まります。

先に本体を壁の据付金具に固定し、ダクトを接続。続いて端子台に200V電源線を結線し、撮影しておいた写真と照合して誤配線がないことを確認します。前面パネルを装着したら、付属のワイヤレスリモコンのホルダーを浴室外の壁面に取り付けて設置完了です。

After：交換完了と試運転

ブレーカーを復帰させ、リモコンから暖房・乾燥・涼風・換気の全モードを順に動かして動作を確認します。暖房を入れると数分で浴室の空気が変わり、お客様も「こんなに早く暖まるんですね」と驚かれていました。3次元ルーバーの角度を、洗濯物を干す位置に合わせて調整するところまでご一緒に確認します。

最後にリモコンのタイマー設定方法とフィルター清掃の手順をご説明し、養生を撤去。旧機種を回収して作業終了です。今回の現場は開梱から清掃まで含めて約2時間でした。お風呂はその日の夜から通常どおりお使いいただけます。

V-241BK-RNとは？（特徴・仕様）

V-241BK-RNは、三菱電機のバス乾燥・暖房・換気システム「リニューアルバスカラット（温風）」シリーズに属する壁掛タイプのモデルです。2014年7月に発売され、2022年に生産を終了しています。

シリーズ名にある「リニューアル」が示すとおり、既設の浴室換気口を利用して後付けできる点が最大の特徴です。新築時に浴室暖房乾燥機が付いていなかった住宅でも、大がかりな工事なしで導入できる設計になっています。

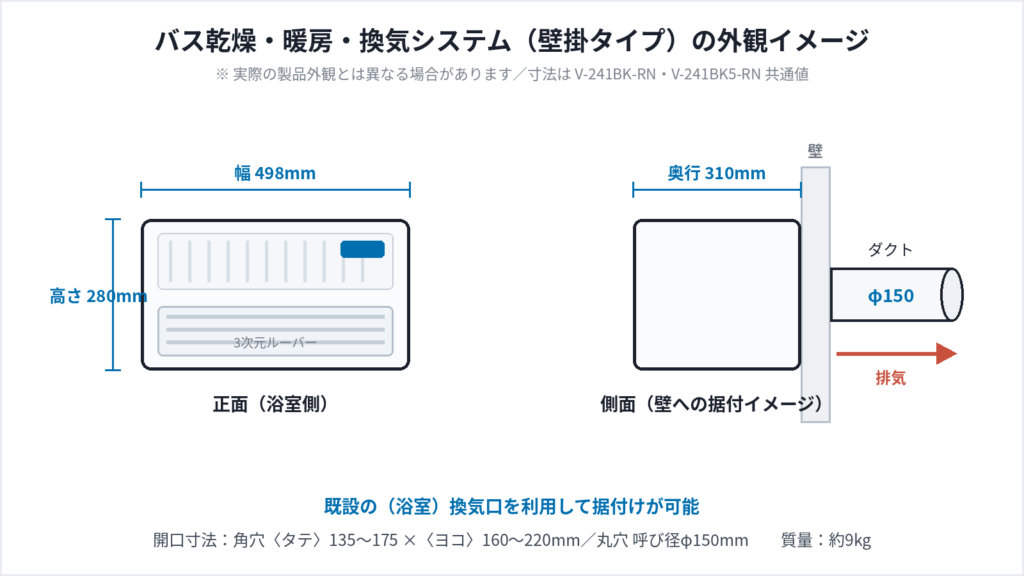

図：バス乾燥・暖房・換気システム（壁掛タイプ）の外観イメージ（寸法はV-241BK-RN・V-241BK5-RN共通）

主な仕様は以下のとおりです。

項目	V-241BK-RNの仕様
メーカー	三菱電機
シリーズ／種類	リニューアルバスカラット（温風）／バス乾燥・暖房・換気システム
タイプ	壁掛タイプ・1部屋換気用・ワイヤレスリモコンタイプ
用途	浴室・脱衣室
電源	単相200V
消費電力	2,200W（50Hz／60Hz）
外形寸法	高さ280×幅498×奥行310mm
開口寸法	角穴：〈タテ〉135〜175×〈ヨコ〉160〜220mm／丸穴：呼び径φ150mm
ダクト径	φ150mm
質量	約9kg
ヒーター	PTCセラミックヒーター2,200W相当
材質	ファン（換気用・循環用）：プラスチック／グリル・パネル：プラスチック
発売・生産終了	2014年7月発売／2022年生産終了

V-241BK-RNの最大の魅力は、1台で5つの役割をこなすことです。

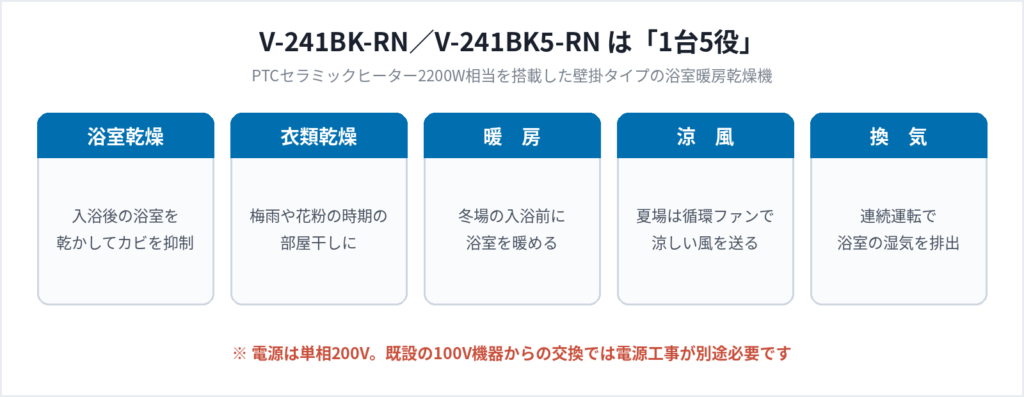

図：V-241BK-RN／V-241BK5-RNの5つの機能

そのほかの特徴として、次の4点が挙げられます。

• 上下左右に風向を変更できる3次元ルーバーを搭載。洗濯物の位置や入浴者の位置に合わせて風を当てられる
• 温度過昇防止用のサーミスタと温度ヒューズを搭載し、安全面に配慮した設計
• 最大12時間の「入」「切」タイマーを内蔵。換気・涼風は連続運転も可能
• 運転状態が一目で分かる運転表示パネルを採用

【注意】壁掛タイプのため、据付には一定の壁厚が必要です。組み合わせる屋外部材によっては壁厚202mm以上または211mm以上が求められるケースがあります。現地確認のうえで判断しますので、まずはご相談ください。

V-241BK-RNの交換が必要なタイミング

浴室暖房乾燥機は、湿気と温度変化にさらされる過酷な環境で使われる機器です。単なる換気扇よりも部品点数が多く、ヒーター・循環ファン・換気ファン・制御基板・リモコンと、どこかに不具合が出れば性能に直結します。

異音・換気不足

音の変化は最も分かりやすいサインです。「ブーン」という低い唸り、「キーキー」という金属音、「カラカラ」という乾いた音が出てきたら、ファンの軸受け（ベアリング）が摩耗しているサインです。この段階まで来ると、フィルター清掃では改善しません。

性能低下のチェックポイントは次のとおりです。

• 暖房：運転しても浴室が暖まるまでに以前より明らかに時間がかかる
• 乾燥：以前は3〜4時間で乾いていた洗濯物が、同じ量でも生乾きになる
• 換気：入浴後に運転しても、翌朝まで浴室の壁が湿ったまま
• 涼風：風量が落ちて、送風されている実感がない

特に「乾燥に以前の倍近く時間がかかる」という症状は、消費電力2,200Wの機器を長時間運転することになるため、電気代にも跳ね返ります。放置するほど損をするという意味でも、早めの判断が得策です。

経年劣化

浴室内は湯気・湯垢・皮脂・シャンプーのミストが常に舞う環境です。これらがフィルターや吸込グリルに付着し、放置すると内部の循環ファンや熱交換部にまで汚れが到達します。汚れが厚くなるとモーターに負荷がかかり、風量低下・異音・消費電力の増加を招きます。

次のような症状が見られたら、経年劣化が進んでいる状態です。

• フィルターを掃除しても風量が戻らない
• 運転中に本体が細かく震える、ガタつき音がする
• リモコンの反応が悪い、操作しても運転が切り替わらないことがある
• 運転が途中で止まる、勝手に停止する
• 本体やルーバーの樹脂部分が変色・変形している

すぐに使用を中止してご相談ください：焦げくさいにおいがする、本体から水が垂れてくる、ブレーカーが落ちる。これらはいずれも内部で異常が起きているサインです。運転を止め、ブレーカーを切ったうえで点検をご依頼ください。

使用年数の目安

一般的に、浴室暖房乾燥機の交換目安は設置から約10年とされています。加えて、三菱電機は補修用性能部品を製造打切り後6年間保有すると案内しています。V-241BK-RNは2022年に生産を終了しているため、部品供給の期限も見えてきている状況です。故障してから部品修理で対応するのは現実的ではなく、本体ごとの交換が基本になります。

使用年数	推奨アクション
〜7年	定期的なフィルター清掃で対応。異音があれば点検を依頼
8〜10年	交換を検討し始める時期。見積もりを取っておくと安心
10年以上	交換推奨。冬場に突然暖房が止まるとヒートショックのリスクにもつながる

V-241BK-RNの後継機種と互換性

公式後継機種の型番

V-241BK-RNの後継機種は「V-241BK5-RN」です。2022年6月に発売されたモデルで、V-241BK-RNからの入れ替えを前提に設計されています。リニューアルバスカラット（温風）・壁掛タイプ・単相200V電源・ワイヤレスリモコン付という基本仕様をそのまま引き継いでいます。

型番の見分け方：「V-241BK」＝リニューアルバスカラット壁掛タイプの基本型番、末尾の「-RN」＝リニューアル用（既設換気口利用）を示しています。数字部分（無印→5→6）が世代を表します。V-241BK-RNの交換であれば、まずV-241BK5-RNが第一候補です。

サイズ・性能の違い

V-241BK-RNとV-241BK5-RNの主要スペックを比較すると、次のようになります。

項目	V-241BK-RN（旧機種）	V-241BK5-RN（後継機種）
外形寸法	280×498×310mm	280×498×310mm（同一）
開口寸法	角穴135〜175×160〜220／丸穴φ150	同一
ダクト径	φ150mm	φ150mm（同一）
電源	単相200V	単相200V（同一）
消費電力	2,200W	2,200W（同一）
質量	約9kg	約9kg（同一）
暖房制御	PTCセラミックヒーター2,200W相当	強・中・弱・微風の4段階／自動サーモ暖房
入手性	2022年生産終了	現行品

寸法・開口・ダクト径・電源が完全に同一のため、V-241BK5-RNは既存の設置条件をそのまま使って入れ替えられます。壁の開口を広げる、ダクトを引き直す、電源を新設する——といった追加工事が発生しないため、工事費を抑えられるのが最大のメリットです。

性能面では、V-241BK5-RNに「自動サーモ暖房」が搭載されている点が実用上の違いになります。浴室内の温度をセンサーが監視してヒーターの出力を自動で切り替えるため、暖めすぎによる無駄な運転を抑えられます。暖房は強・中・弱・微風の4段階から選べるので、季節や好みに応じた使い分けも可能です。

他メーカーとの互換性

浴室暖房乾燥機は、パナソニック・リンナイ・マックス・ノーリツなど各社から製品が出ています。ただし、V-241BK-RNからの入れ替えで他メーカー品を選ぶのは、以下の理由からハードルが高くなります。

• 壁掛タイプの浴室暖房乾燥機はそもそも機種数が限られており、選択肢が少ない
• 外形寸法が異なると、壁面に旧機種の取付跡や日焼け跡が露出する
• 開口寸法や据付金具の位置が違うと、壁の加工や補修が必要になり工事費が上がる
• 電源仕様（100V／200V）がメーカー・機種によって異なり、電源工事が追加で発生する場合がある
• ダクト径や屋外部材との組み合わせが変わると、追加部材が必要になることがある

同メーカー・同シリーズのV-241BK5-RNであれば、これらの懸念がすべて解消されます。どうしても他メーカー品を検討したい場合は、事前に業者へ現状写真と型番を伝え、適合と追加工事の有無を確認してもらうことをおすすめします。

V-241BK-RN交換の方法と工事の流れ

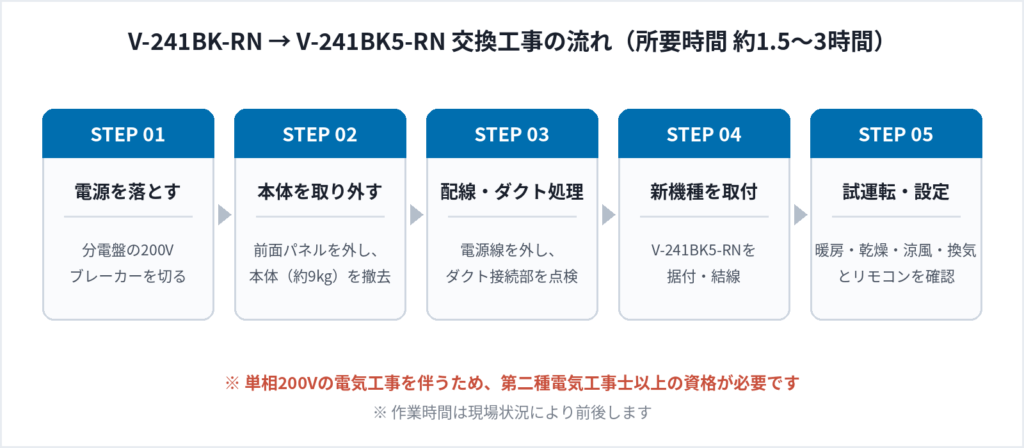

図：V-241BK-RNからV-241BK5-RNへの交換工事の基本フロー

DIY手順

【重要】V-241BK-RNの交換は単相200Vの電気工事を伴うため、第二種電気工事士以上の資格がない方が行うことは法律で認められていません。加えて、本体質量が約9kgあり、浴室内の高所で濡れた足場の上での作業になります。無資格・無経験での作業は感電・落下・火災の原因になるだけでなく、火災保険の対象外となるおそれもあります。DIYは避けてください。

参考までに、有資格者が行う場合の手順は次のとおりです。工事内容をイメージしていただくための情報としてご覧ください。

1. 分電盤で該当する200Vブレーカーを落とし、検電器で無通電を確認する
2. 浴槽・床・壁を養生する
3. 前面パネルを取り外し、本体固定ネジの位置を確認する
4. 端子台の配線状態を写真に記録してから、200V電源線を外す
5. 本体を2人で支えながら壁から取り外す（約9kg）
6. ダクト接続部・開口部・屋外側排気口の状態を確認し、必要に応じて清掃する
7. 新機種（V-241BK5-RN）を据付金具に固定し、ダクトを接続する
8. 端子台に200V電源線を結線し、記録写真と照合する
9. 前面パネルを装着し、ワイヤレスリモコンのホルダーを浴室外に設置する
10. ブレーカーを復帰させ、暖房・乾燥・涼風・換気の全モードを試運転する

業者依頼の流れ

専門業者に依頼する場合は、次の流れで進みます。写真を送るだけで概算見積もりが出るケースが多く、現地調査なしでおおよその費用感を把握できます。

STEP	内容	ポイント
1	問い合わせ	LINEやフォームから連絡。本体ラベルの型番・設置状況・分電盤の写真があるとスムーズ
2	見積もり	本体・工事・処分・出張費を含む総額で提示されるかを確認する
3	日程調整	在庫があれば数日〜2週間程度で施工可能なことが多い
4	交換工事	養生・撤去・設置・試運転まで約1.5〜3時間。当日の夜から入浴可能
5	引き渡し	リモコン操作・フィルター清掃方法と保証内容の説明を受ける。旧機種は業者が回収

注意点

V-241BK-RNを交換するうえで、特に押さえておきたい注意点は次のとおりです。

• 電源が単相200Vであることを確認する。100V機器からの乗り換えは電源工事が別途必要
• 見積もりは「総額」で比較する。本体価格だけが安く、出張費・処分費・電源工事費が別途加算されるケースがある
• 屋外側の排気口（ウェザーカバー等）の状態も点検してもらう。詰まりや破損があれば同時交換が効率的
• 壁厚によっては据付に制約が出る場合がある。現地確認またはお写真での事前確認を
• 集合住宅の場合、管理規約で浴室設備の変更に届出が必要なことがある
• 保証期間と保証範囲（本体のみか、工事も含むか）を契約前に確認する

V-241BK-RN交換・後継機種に関するよくある質問

Q. V-241BK-RNはまだ購入できますか？

A. V-241BK-RNは2022年に生産を終了しており、新品の流通在庫が残っている場合を除いて入手は難しくなっています。今後の部品供給を考えると、現行品である後継機種のV-241BK5-RNを選ぶほうが安心です。

Q. V-241BK5-RNへの交換で、壁の工事は必要ですか？

A. 基本的に不要です。外形寸法・開口寸法・ダクト径ともにV-241BK-RNと同一のため、既存の開口部と据付条件をそのまま利用できます。ただし、下地や壁面が傷んでいる場合は補修が必要になることがあります。

Q. 自分で交換してもいいですか？

A. できません。単相200Vの電気工事を伴うため第二種電気工事士以上の資格が必要で、さらに約9kgの本体を浴室内の高所で扱う作業になります。必ず有資格の専門業者にご依頼ください。

Q. 工事当日、お風呂は使えますか？

A. 作業時間は約1.5〜3時間です。工事が終われば通常どおりお使いいただけますので、その日の夜から入浴していただけます。

Q. 電源が100Vなのですが、取り付けられますか？

A. V-241BK-RN・V-241BK5-RNはいずれも単相200V専用です。100Vのままでは設置できないため、分電盤からの200V電源工事が別途必要になります。分電盤の空き状況によって費用が変わりますので、お見積もり時にご相談ください。

Q. 暖房の効きが悪いだけなら、掃除で直りませんか？

A. フィルターや吸込グリルの目詰まりが原因であれば、清掃で改善することもあります。ただし、ヒーターや循環ファンの劣化が原因の場合は掃除では改善しません。設置から10年前後経過している場合は交換をおすすめします。

Q. V-241BK5-RNのほかに選択肢はありますか？

A. 三菱電機のリニューアルバスカラットにはさらに新しい世代のV-241BK6-RNもあります。ご依頼の時期によって手配できる現行品が異なりますので、お見積もり時に最適な機種をご提案します。

Q. 古い本体の処分はどうなりますか？

A. 換気生活では、取り外した旧機種の処分費用も料金に含めてご案内しています。お客様ご自身で処分する必要はありません。

まとめ｜V-241BK-RNの交換と後継機種選び

V-241BK-RNは2022年に生産を終了しているため、暖房の効きが悪い・乾燥に時間がかかる・異音がするといった症状が出ている場合は、後継機種のV-241BK5-RNへの交換が最も確実な解決策です。外形寸法280×498×310mm、開口寸法・ダクト径φ150mm・単相200V電源と旧機種とまったく同じ条件で設計されているため、壁を加工したり電源を新設したりすることなく入れ替えられ、工事費を抑えられる点が大きなメリットになります。

さらにV-241BK5-RNでは、浴室内の温度をセンサーが監視してヒーター出力を自動調整する「自動サーモ暖房」が加わり、暖房は強・中・弱・微風の4段階から選べるようになりました。同じ2,200Wでも、無駄な運転を抑えながら快適な温度を保てるという点で、日々の使い勝手は確実に向上します。

浴室暖房乾燥機は、冬場のヒートショック対策や梅雨時の部屋干しなど、暮らしの安心と快適さに直結する設備です。「まだ動くから」と使い続けて冬の朝に突然止まってしまうと、困るのはご家族全員です。設置から10年を超えているなら、症状の有無にかかわらず一度点検を受けておくと安心でしょう。

なお、交換には単相200Vの電気工事が伴うため、必ず有資格の専門業者へご依頼ください。「うちの型番はどれに替えられる？」「総額でいくらかかる？」といった段階でも構いませんので、まずはお気軽にご相談ください。
