VD-13ZC6の交換と後継機種まとめ｜費用・工事手順も写真付きで解説
三菱電機の天井埋込形換気扇「VD-13ZC6」をお使いで、そろそろ交換を…とお考えの方へ。結論からお伝えすると、VD-13ZC6の公式後継機種は「VD-13ZC14」です。埋込寸法205mm角・接続パイプφ100mmという基本寸法が同じなので、多くの現場では天井を大きく開口し直すことなく、そのまま入れ替えられます。
工事時間の目安は約1〜2時間。ただし換気扇の交換には電気工事士の資格が必要で、DIYでの取り替えは法律上できません。この記事では、VD-13ZC6の仕様と交換タイミング、後継機種VD-13ZC14との違い、そして実際の交換工事の様子までを写真付きでまとめました。
ひとつでも当てはまるなら、プロによる点検・交換サービスをご覧ください。
換気生活は、
年間施工件数7,000件以上、
累計施工件数60,000件以上の豊富な実績と安心の10年保証。
見積もり・施工まで全て自社スタッフがサポートいたいます。
VD-13ZC6交換の結論まとめ
まずは、VD-13ZC6の交換で最初に知りたいポイントを一覧にまとめます。
| 項目 | 内容 |
|---|---|
| 旧機種 | VD-13ZC6（三菱電機／天井埋込形・サニタリー用・低騒音形・樹脂ボディ） |
| 公式後継機種 | VD-13ZC14 |
| 交換費用の目安 | 商品代・工事費・処分費・出張費すべて込みでご案内しています。建物の構造や配線状況で変わるため、詳しい見積もり価格はLINEからお問い合わせください（見積もり無料）。 |
| 工事時間 | 約1〜2時間（配線のやり直しやダクト補修が必要な場合は2〜3時間） |
| DIY可否 | 不可。屋内配線に接続する換気扇の取り替えは電気工事士の資格が必要です |
| おすすめの交換方法 | 電気工事士が在籍する専門業者へ依頼。天井裏作業・高所作業を伴うため安全面でも確実です |
VD-13ZC6は浴室・トイレ・洗面所を中心に、居間・事務所・店舗まで幅広く使える汎用性の高いモデルです。樹脂製の本体は湿気に強く、サニタリー空間との相性が良いのが特徴。同等以上の性能を確保するためにも、交換の際は同シリーズの後継機種VD-13ZC14を選ぶのが基本になります。
実際のVD-13ZC6交換の様子
ここからは、実際にVD-13ZC6からVD-13ZC14へ交換した現場の様子をご紹介します。築16年の戸建て住宅、トイレ天井に設置されていた1台の交換事例です。
Before｜「換気扇の音が急に大きくなった」というご相談から

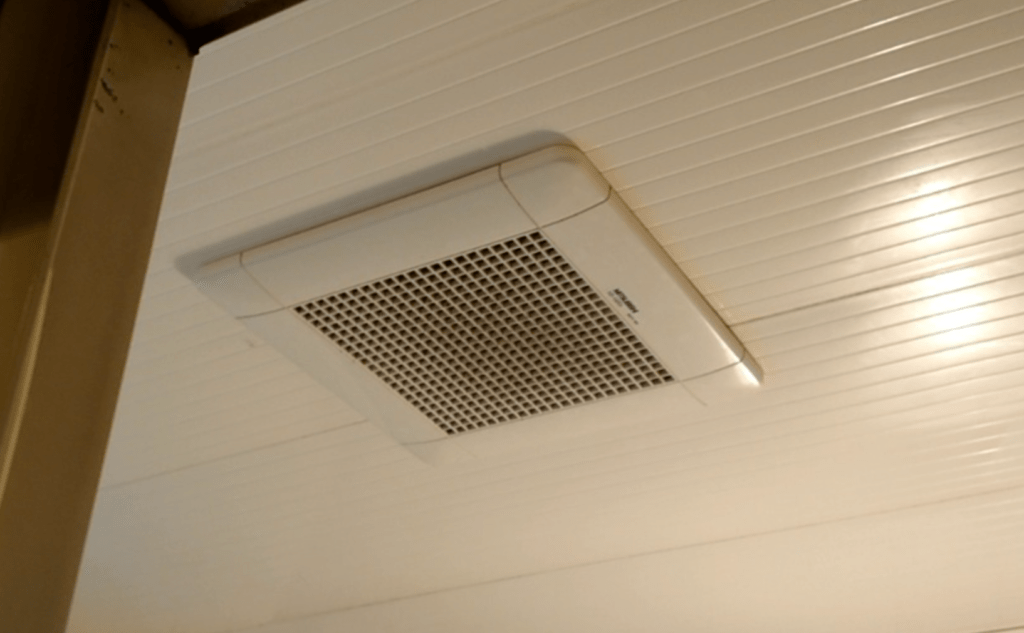

お客様からのご相談は「最近、換気扇から低い音が響くようになった」「においの抜けが以前より遅い気がする」というものでした。現地に伺うと、天井に設置されていたのは三菱電機のVD-13ZC6。樹脂製の格子は目立った損傷はないものの、格子の隙間には長年のホコリが層になって溜まっていました。
試運転してみると、確かに「ブーン」という低音が響きます。格子を外して内部を確認したところ、シロッコファンの羽根に油分を含んだホコリが厚く固着していました。この状態だと羽根の回転バランスが崩れ、振動と異音の原因になります。設置から16年、まさに交換の適齢期でした。
取り外し作業｜ブレーカーを落とすところから
作業はまず、該当回路のブレーカーを落とすところから始まります。検電器で通電していないことを確認してから、ようやく本体に手をかけます。ここを省略する業者は絶対に信用しないでください。
VD-13ZC6は本体スライド脱着式のため、グリルを外し、本体を固定しているネジを緩めれば、ダクトを接続したまま本体をスライドさせて引き出せる構造です。とはいえ天井裏には16年分のホコリが積もっているので、養生シートを敷き、脚立の上で少しずつ慎重に下ろしていきます。
配線処理｜速結端子から電線を抜く
VD-13ZC6は速結端子接続を採用しており、端子の解除穴に細いドライバーを差し込みながら電線を引き抜きます。無理に引っ張ると芯線が傷むため、ここは焦らず一本ずつ。
このタイミングで、電線の被覆の劣化状態もあわせて点検します。取り外した状態を写真に残してから、既存のダクトの状態も確認しました。今回はフレキダクトに割れや潰れはなく、そのまま流用できる状態でした。
新型設置｜後継機種VD-13ZC14を取り付ける
いよいよVD-13ZC14の取り付けです。埋込寸法は205mm角、接続パイプはφ100mmと旧機種とまったく同じなので、既存の開口部にすんなり収まりました。天井の切り直しは不要です。
VD-13ZC14はダクト接続口が段付構造になっていて、フレキダクトをテーピングで固定しやすい設計です。ダクトを接続し、風漏れがないようしっかりテープを巻き、速結端子に電線を差し込みます。本体を天井に押し込んで固定し、最後にグリルを取り付けて完成です。
After｜静かさの違いはその場ですぐ分かる
ブレーカーを復旧して試運転。運転してみると、あの低いうなり音はきれいに消えていました。汚れによる振動音がなくなった分、「思ったより静か」とお客様も驚かれていました。
ティッシュを格子に当てると、しっかり吸い付いて離れません。取り外した古い本体とダクトのホコリはすべて回収し、清掃して引き渡し。ここまでの作業時間は、約1時間20分でした。
VD-13ZC6とは？（特徴・仕様）
VD-13ZC6は、三菱電機のダクト用換気扇（天井埋込形）シリーズの中でも、サニタリー用（浴室・トイレ・洗面所）を中心に居間・事務所・店舗まで幅広く対応する低騒音形モデルです。「C」の型番が示すとおり樹脂ボディを採用しており、湿気の多い場所でも錆びる心配がありません。2004年6月に発売されたロングセラーモデルです。
| 項目 | VD-13ZC6の仕様 |
|---|---|
| メーカー／型番 | 三菱電機／VD-13ZC6 |
| タイプ | ダクト用換気扇 天井埋込形・サニタリー用・低騒音形・樹脂ボディ |
| 用途 | 浴室・トイレ・洗面所、居間・事務所・店舗 |
| 電源 | 単相100V |
| 風量（強） | 50Hz：125㎥/h 60Hz：130㎥/h |
| 騒音（強） | 50Hz：27.5dB 60Hz：28.5dB |
| 消費電力（強） | 50Hz：13W 60Hz：15.5W |
| 接続パイプ | φ100mm |
| 埋込寸法 | 205mm角 |
| 羽根径 | 115mm（シロッコファン） |
| 外形寸法 | 210 × 351 × 286 mm（高さ×幅×奥行） |
| 質量 | 1.6kg |
| 主な機能 | 高密閉風圧式シャッター／速結端子接続／本体スライド脱着式／羽根が簡単に外せるお手入れ機構 |
なお、三菱電機のVD-13Zシリーズは数年ごとに世代交代しており、末尾の数字が世代を表しています。VD-13ZC6は「6」世代にあたり、その後もVD-13ZC7・VD-13ZC9・VD-13ZC10・VD-13ZC12・VD-13ZC13と続き、現行の「14」世代であるVD-13ZC14へと引き継がれています。
VD-13ZC6の交換が必要なタイミング
「まだ回っているから大丈夫」と判断してしまいがちですが、換気扇は完全に止まる前に必ず前兆が出ます。次のようなサインが出ていたら、交換を検討するタイミングです。
異音・換気不足のサイン
- 「ブーン」という低いうなり音、「カラカラ」「キーン」という金属音が出るようになった
- 運転中に本体や天井が振動している
- ティッシュを格子に当てても吸い付かない、すぐ落ちる
- 入浴後やトイレ使用後のにおいがいつまでも残る
- 浴室や洗面所の鏡・窓ガラスが以前より曇りやすくなった
- 強運転にしても弱運転と変わらない気がする
特に異音は、シロッコファンへの汚れの固着による回転バランスの崩れか、モーター軸受けの潤滑不足が原因であることがほとんどです。清掃しても改善しない場合は、内部の劣化が進行しているサインと考えてください。
経年劣化はここから進む
VD-13ZC6のような天井埋込形換気扇は、モーター・軸受け・シロッコファン・風圧式シャッターという可動部の集合体です。浴室やトイレという湿気の多い場所で使われ続けるため、他の部屋の換気扇よりも部品の劣化が進みやすい傾向があります。
- モーター軸受けの摩耗 … 異音・回転低下の直接原因
- シロッコファンへの汚れ固着 … 風量低下と振動を招く
- 風圧式シャッターの動作不良 … 停止時に外気やにおいが逆流する
- 電線被覆の硬化・劣化 … 接触不良や発熱のリスク
- 樹脂グリルの黄変・ひび割れ … 見た目の劣化
使用年数の目安
換気扇の設計上の標準使用期間は、一般的に10年前後とされています。メーカーの補修用性能部品（交換部品）の保有期間も製造打ち切りから概ね数年で終了するため、10年を超えた機種は「修理という選択肢が事実上なくなる」時期でもあります。
| 使用年数 | 状態の目安と推奨アクション |
|---|---|
| 〜7年 | 定期清掃で十分。年1〜2回、格子と羽根のホコリを落とす |
| 8〜10年 | 異音・風量低下が出やすい時期。症状があれば交換を検討 |
| 10年以上 | 交換推奨。部品供給が終了しており修理対応が難しい |
| 15年以上 | 早急に交換。モーター焼損・発煙のリスクが高まる |
VD-13ZC6の後継機種と互換性
公式後継機種の型番はVD-13ZC14
VD-13ZC6の公式な後継機種は、三菱電機の「VD-13ZC14」です。VD-13ZC6と同じ「天井埋込形換気扇・サニタリー用・低騒音形・樹脂ボディ」の系譜にあり、用途も浴室・トイレ・洗面所、居間・事務所・店舗と共通です。
サイズ・性能の違いを比較
両機種のスペックを並べてみると、寸法系はほぼ完全に共通で、素材面での改良が着実に進んでいることが分かります。
| 項目 | VD-13ZC6（旧） | VD-13ZC14（後継） |
|---|---|---|
| 接続パイプ | φ100mm | φ100mm（同一） |
| 埋込寸法 | 205mm角 | 205mm角（同一） |
| 羽根径 | 115mm | 115mm（同一） |
| 外形寸法 | 210×351×286mm | 213×351×286mm |
| 質量 | 1.6kg | 1.7kg |
| 風量（強・50/60Hz） | 125／130 ㎥/h | 125／130 ㎥/h（同等） |
| 騒音（強・50/60Hz） | 27.5／28.5 dB | 27.5／28.5 dB（同等） |
| 消費電力（強・50/60Hz） | 13／15.5 W | 13／15.5 W（同等） |
| 羽根 | シロッコファン | 高効率羽根「デルタシロッコファンβ」 |
| 汚れ対策 | ― | グリル部にデュアルバリアマテリアル、羽根部にハイブリッドナノコーティング・プラス採用 |
VD-13ZC14は、風量・騒音・消費電力といった基本性能の数値こそVD-13ZC6と近い水準を維持していますが、注目すべきは素材面の進化です。グリル部の「デュアルバリアマテリアル」と羽根部の「ハイブリッドナノコーティング・プラス」により、汚れが付きにくく落としやすい表面処理が施されています。VD-13ZC6で交換の引き金になりがちだった「羽根への汚れの固着」そのものを起きにくくする設計になっており、次の交換までの期間をより快適に保てる改良といえます。
他メーカーとの互換性について
接続パイプφ100mm・埋込寸法205mm角というサイズは、パナソニックや東芝など他メーカーの同クラス製品にも存在します。そのため理論上は他メーカー品への交換も不可能ではありませんが、次の点で注意が必要です。
- 取付金具の形状やビス位置が異なり、天井下地の補強や加工が必要になる場合がある
- 外形寸法（特に高さ）が違うと、天井裏の限られたスペースに収まらないことがある
- 強・弱の速調スイッチや、既存のコントロールスイッチとの適合を確認する必要がある
- 格子（グリル）の外寸が違うと、天井に旧機種の跡が残って見た目が悪くなる
結論として、確実かつ工事もシンプルに済ませたいなら、同一シリーズの後継機種VD-13ZC14を選ぶのが最善です。どうしても他メーカーを検討したい場合は、必ず事前に現地確認をしたうえで判断してください。
VD-13ZC6交換の方法と工事の流れ
DIY手順は？ ― 結論、DIYはできません
最初にはっきりお伝えしておきます。VD-13ZC6のように屋内配線と直接結線されている天井埋込形換気扇の交換は、電気工事士法で定められた「電気工事」に該当します。資格を持たない方が作業することは法律違反であり、罰則の対象です。
加えて、実務的にも次のリスクがあります。
- 結線ミスによる発熱・ショート・火災
- 本体を脚立の上で扱う高所作業中の落下事故
- 天井裏の梁や配管を傷つけてしまう二次被害
- ダクトの接続不良による排気漏れ（天井裏に湿気が回りカビの原因に）
- 誤った施工が原因の不具合は、メーカー保証の対象外になる
お客様ご自身でできるのは、格子（グリル）を外してのホコリの清掃までと考えてください。それ以上は有資格者の領域です。
業者依頼の流れ
換気生活にご依頼いただいた場合、お問い合わせから工事完了までは次のように進みます。
- お問い合わせ・無料見積もり … LINEで型番（VD-13ZC6）や現状の写真をお送りいただければ、その場で概算をご案内できます
- 内容のご確認 … 後継機種VD-13ZC14のご提案と、商品代・工事費・処分費・出張費すべて込みの総額をご提示します
- 工事日の日程調整 … ご都合のよい日時を決定します
- 現地確認 … 当日、天井裏の状況・ダクト・配線をチェックします
- 既存機器の撤去 … ブレーカーを落とし、VD-13ZC6を取り外します
- 新機種の設置 … VD-13ZC14を設置し、ダクト接続と結線を行います
- 動作確認 … 風量、異音の有無を確認します
- 清掃・引き渡し … 養生を撤去し、古い本体は当社が持ち帰って処分します
標準的な工事であれば、現地確認から引き渡しまで約1〜2時間で完了します。
交換時の注意点
- 型番の確認 … VD-13ZC6は格子を外した本体側面や内部の銘板に記載があります。写真を撮って業者に送ると話が早く進みます
- 賃貸・分譲マンションの場合 … 換気扇が共用部扱いになるケースがあるため、事前に管理会社・管理組合へ確認を
- ダクトの状態 … 経年でフレキダクトが潰れたり外れたりしていると、本体を替えても風量が戻りません。同時点検が必須です
- コントロールスイッチ … 強・弱の速調スイッチが劣化している場合は、あわせて交換を検討してください
- 見積もりは「総額」で比較 … 本体価格だけが安く、あとから工事費・処分費・出張費が加算されるケースに注意しましょう
VD-13ZC6交換・後継機種に関するよくある質問
Q1. VD-13ZC6はまだ購入できますか？
A. 後継機種VD-13ZC14への世代交代が完了しているため、新品の流通は限られています。在庫品が見つかることもありますが、これから10年以上使うことを考えると、汚れが付きにくい素材が採用された後継機種を選ぶほうが合理的です。
Q2. VD-13ZC6からVD-13ZC14への交換で、天井の工事は必要ですか？
A. ほとんどのケースで不要です。埋込寸法205mm角・接続パイプφ100mmが同一のため、既存の開口部をそのまま使えます。ただし天井下地の劣化や、以前の施工で開口が広げられている場合は補修が必要になることもあります。
Q3. 掃除をすれば異音は直りますか？
A. 汚れの固着が原因であれば、清掃で改善する場合があります。ただしモーターの軸受けが摩耗している場合は清掃では直りません。掃除をしても音が変わらないときは、内部の劣化と考えて交換をご検討ください。
Q4. 換気扇は24時間つけっぱなしでも大丈夫ですか？
A. VD-13ZC6・VD-13ZC14はいずれも連続運転を想定した設計です。弱運転での常時換気は結露やカビの抑制に有効なので、基本的にはつけっぱなしをおすすめします。
Q5. 交換にかかる費用はいくらくらいですか？
A. 換気生活では商品代・工事費・処分費・出張費をすべて含んだ総額でご案内しています。建物の構造や配線・ダクトの状態によって変動しますので、正確な金額は現状を確認のうえお見積もりいたします。見積もりは完全無料です。詳しい価格はLINEからお気軽にお問い合わせください。
Q6. 工事後の保証はありますか？
A. 換気生活では取り付け後10年間の保証をご用意しています。工事に起因する不具合が生じた場合、保証期間内であれば無償で対応いたします。
Q7. 取り外した古いVD-13ZC6の処分はどうすればいいですか？
A. 処分費用は料金に含まれています。取り外した本体はスタッフが持ち帰り、適切に処分しますので、お客様側での廃棄手配は不要です。
Q8. 賃貸物件でも交換できますか？
A. 建物の設備にあたるため、まずはオーナー様または管理会社へご相談ください。許可が得られれば工事は可能です。管理会社への説明用に、現状の写真や見積書をお出しすることもできます。
まとめ｜VD-13ZC6の交換と後継機種選び
VD-13ZC6は、樹脂ボディの湿気耐性と低騒音設計を両立した、浴室・トイレ・洗面所にふさわしいサニタリー用換気扇です。しかし換気扇は毎日休みなく回り続ける消耗品でもあります。羽根への汚れの固着とモーター軸受けの摩耗は必ず進行し、10年前後で異音や風量低下という形で表面化します。「まだ回っているから」と先延ばしにすると、最終的にはモーターの焼損という形で突然止まってしまい、結露やにおい、カビの発生につながります。
後継機種のVD-13ZC14は、埋込寸法205mm角・φ100mmという寸法をそのまま引き継いでいるため、多くの現場で天井を触らずに入れ替えられます。そのうえでグリル部のデュアルバリアマテリアル、羽根部のハイブリッドナノコーティング・プラスといった素材面の改良により、汚れが付きにくく次の交換までの快適さも底上げされています。同じ場所に同じ手間で付けられて、お手入れのしやすさが上がる——これが純正の後継機種を選ぶ最大のメリットです。
交換工事には電気工事士の資格が必要で、DIYでの対応はできません。「音が気になり始めた」「においの抜けが悪くなった」と感じたら、まずは無料見積もりで現状を確認してみてください。換気生活では年間7,102件の施工実績と10年保証を武器に、三菱電機製・パナソニック製を問わず、商品・工事・処分・出張費すべて込みの明朗会計でご対応しています。
